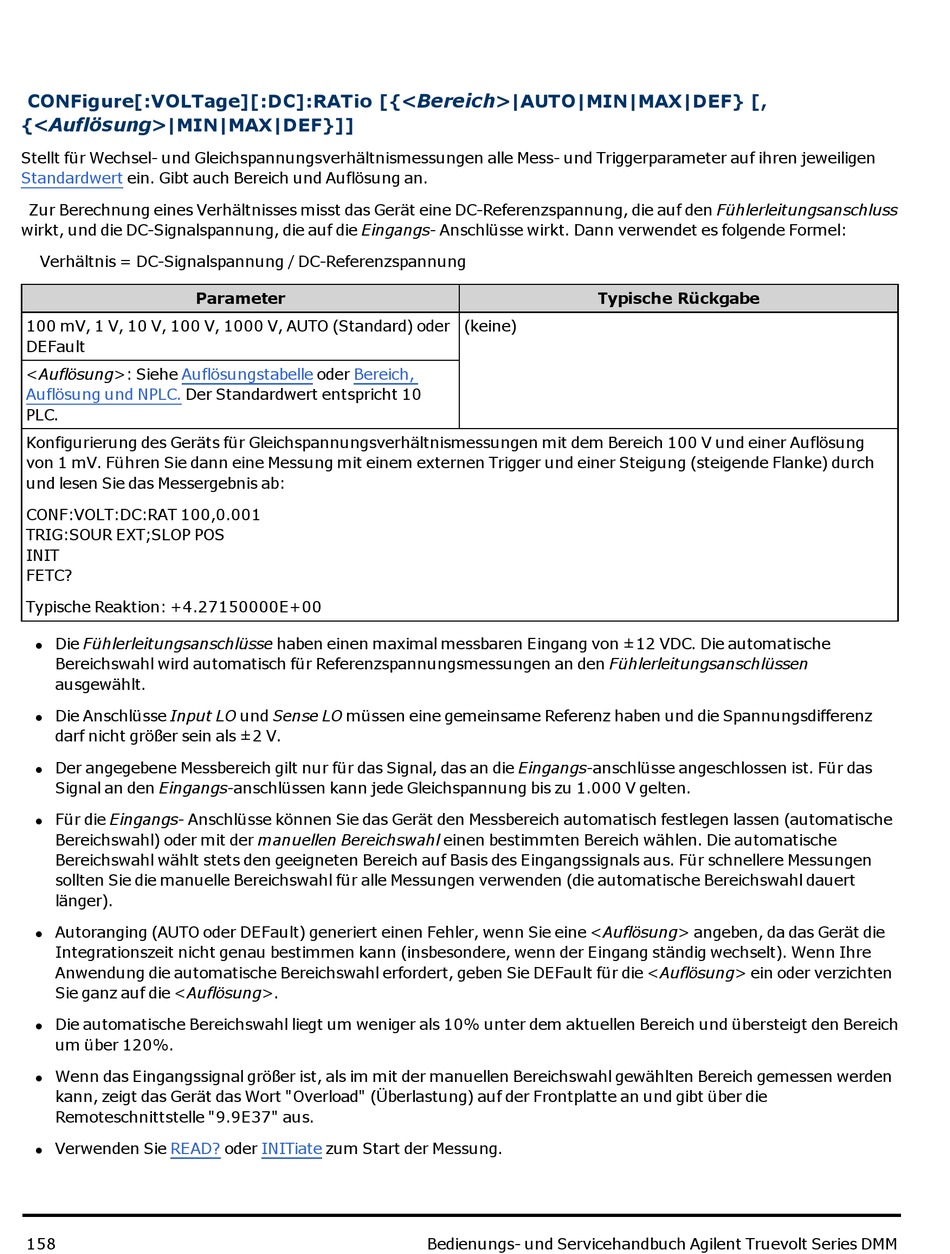

CONFigure[:VOLTage][:DC]:RATio [{< Bereich >|AUTO|MIN|MAX|DEF} [,
{< Auflösung >|MIN|MAX|DEF}]]
Stellt für Wechsel- und Gleichspannungsverhältnismessungen alle Mess- und Triggerparameter auf ihren jeweiligen
Standardwert ein. Gibt auch Bereich und Auflösung an.
Zur Berechnung eines Verhältnisses misst das Gerät eine DC-Referenzspannung, die auf den Fühlerleitungsanschluss
wirkt, und die DC-Signalspannung, die auf die Eingangs- Anschlüsse wirkt. Dann verwendet es folgende Formel:
Verhältnis = DC-Signalspannung / DC-Referenzspannung
Parameter
100 mV, 1 V, 10 V, 100 V, 1000 V, AUTO (Standard) oder
DEFault
<Auflösung>: Siehe Auflösungstabelle
Auflösung und NPLC. Der Standardwert entspricht 10
PLC.
Konfigurierung des Geräts für Gleichspannungsverhältnismessungen mit dem Bereich 100 V und einer Auflösung
von 1 mV. Führen Sie dann eine Messung mit einem externen Trigger und einer Steigung (steigende Flanke) durch
und lesen Sie das Messergebnis ab:
CONF:VOLT:DC:RAT 100,0.001
TRIG:SOUR EXT;SLOP POS
INIT
FETC?
Typische Reaktion: +4.27150000E+00
Die Fühlerleitungsanschlüsse haben einen maximal messbaren Eingang von ±12 VDC. Die automatische
l
Bereichswahl wird automatisch für Referenzspannungsmessungen an den Fühlerleitungsanschlüssen
ausgewählt.
Die Anschlüsse Input LO und Sense LO müssen eine gemeinsame Referenz haben und die Spannungsdifferenz
l
darf nicht größer sein als ±2 V.
Der angegebene Messbereich gilt nur für das Signal, das an die Eingangs-anschlüsse angeschlossen ist. Für das
l
Signal an den Eingangs-anschlüssen kann jede Gleichspannung bis zu 1.000 V gelten.
Für die Eingangs- Anschlüsse können Sie das Gerät den Messbereich automatisch festlegen lassen (automatische
l
Bereichswahl) oder mit der manuellen Bereichswahl einen bestimmten Bereich wählen. Die automatische
Bereichswahl wählt stets den geeigneten Bereich auf Basis des Eingangssignals aus. Für schnellere Messungen
sollten Sie die manuelle Bereichswahl für alle Messungen verwenden (die automatische Bereichswahl dauert
länger).
Autoranging (AUTO oder DEFault) generiert einen Fehler, wenn Sie eine <Auflösung> angeben, da das Gerät die
l
Integrationszeit nicht genau bestimmen kann (insbesondere, wenn der Eingang ständig wechselt). Wenn Ihre
Anwendung die automatische Bereichswahl erfordert, geben Sie DEFault für die <Auflösung> ein oder verzichten
Sie ganz auf die <Auflösung>.
Die automatische Bereichswahl liegt um weniger als 10% unter dem aktuellen Bereich und übersteigt den Bereich
l
um über 120%.
Wenn das Eingangssignal größer ist, als im mit der manuellen Bereichswahl gewählten Bereich gemessen werden
l
kann, zeigt das Gerät das Wort "Overload" (Überlastung) auf der Frontplatte an und gibt über die
Remoteschnittstelle "9.9E37" aus.
Verwenden Sie READ?
l
158
oder Bereich,
oder INITiate zum Start der Messung.
Typische Rückgabe
(keine)
Bedienungs- und Servicehandbuch Agilent Truevolt Series DMM
