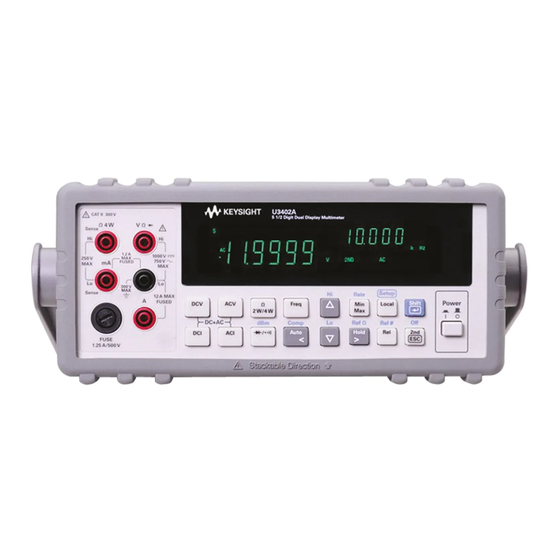

5 1/2 digit sekundäranzeige-multimeter
Vorschau ausblenden Andere Handbücher für U3402A:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Agilent U3402A
5 1/2 Digit
Sekundäranzeige-
Multimeter
Benutzer- und
Servicehandbuch
Agilent Technologies

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Agilent Technologies U3402A

Inhaltszusammenfassung für Agilent Technologies U3402A

  • Seite 1 Agilent U3402A 5 1/2 Digit Sekundäranzeige- Multimeter Benutzer- und Servicehandbuch Agilent Technologies...
  • Seite 2 Hinweise Garantie Sicherheitshinweise © Agilent Technologies, Inc. 2009, 2012 Vervielfältigung, Anpassung oder Das in diesem Dokument enthaltene Material wird im vorliegenden Übersetzung ist gemäß den Bestimmungen VORSICHT Zustand zur Verfügung gestellt und des Urheberrechtsgesetzes ohne vorherige kann in zukünftigen Ausgaben ohne schriftliche Genehmigung durch die Firma vorherige Ankündigung geändert...

  • Seite 3: Sicherheitssymbole

    Druckknopfes Anschluss an Schutzerde (Masse) Ein-Stellung eines bistabilen Druckknopfes Schutzleiteranschluss Rahmen- oder Gehäuseanschluss CAT II IEC-Messungskategorie II. Eingänge 300 V können gemäß den Überspannungsbedingungen der Kategorie II an eine Hauptstromleitung (bis zu 300 VAC) angeschlossen werden. U3402A Benutzer- und Servicehandbuch...

  • Seite 4: Aufsichtsrechtliche Kennzeichnungen

    Das CSA-Zeichen ist eine eingetragene gefährliche oder giftige Substanzen bei Marke der Canadian Standards sachgemäßer Benutzung aus dem Association. Gerät entweichen oder verfallen. Die erwartete Nutzungsdauer dieses Produkts liegt bei vierzig Jahren. U3402A Benutzer- und Servicehandbuch...

  • Seite 5: Allgemeine Sicherheitsinformationen

    Gründe. Entfernen Sie den Strom und verwenden Sie das Gerät nicht, bis der Sicherheitsbetrieb durch geschulte Servicemitarbeiter überprüft werden kann. Geben Sie das Gerät ggf. zur Wartung und zur Reparatur zurück an eine Agilent Technologies Vertriebs- und Kundendienstniederlassung, um sicherzustellen, dass die Sicherheitsmerkmale erhalten bleiben.
  • Seite 6 • Messen Sie nicht die Spannung, wenn die Strommessung ausgewählt ist. • Verwenden Sie die im Lieferumfang des Instruments enthaltenen Kabel. • Reparatur- oder Servicemaßnahmen, die in diesem Handbuch nicht erwähnt werden, sind nur von qualifiziertem Personal durchführbar. U3402A Benutzer- und Servicehandbuch...

  • Seite 7: Umgebungsbedingungen

    -20 °C bis 60 °C (außer Betrieb) Höhe Betrieb bei bis zu 2,000 Metern Verschmutzungsgrad Verschmutzungsgrad 2 Die Agilent U3402A 5 1/2 Digit Sekundäranzeige-Multimeter HINWEIS entspricht den folgenden EMC-Anforderungen: • IEC 61010-1:2001/EN 61010-1:2001 (2. Ausgabe) • Kanada: CAN/CSA-C22,2 No. 61010-1-04 •...

  • Seite 8: Europäische Richtlinie Über Elektro- Und Elektronik-Altgeräte

    Die fixierte Produktkennzeichnung ist nachstehend dargestellt: Entsorgen Sie dieses Gerät nicht im Hausmüll Zur Entsorgung dieses Geräts wenden Sie sich an die nächste Agilent Geschäftsstelle oder informieren Sie sich unter: www.agilent.com/environment/product Dort erhalten Sie weitere Informationen. viii U3402A Benutzer- und Servicehandbuch...

  • Seite 9: Konformitätserklärung

    Die Konformitätserklärung für dieses Gerät ist auf der Website verfügbar. Sie können anhand des Produktmodells oder der Beschreibung nach der Konformitätserklärung suchen. http://regulations.corporate.agilent.com/DoC/search.htm Wenn Sie die richtige Konformitätserklärung nicht finden, wenden Sie sich HINWEIS an Ihren lokalen Agilent Vertreter. U3402A Benutzer- und Servicehandbuch...
  • Seite 10 In diesem Handbuch… Erste-Schritte-Tutorial Dieses Kapitel enthält eine Einführung zu dem digitalen Multimeter U3402A und ein Lernprogramm, das die Verwendung des vorderen Bedienfelds zur Durchführung von Messungen zeigt. Betrieb und Funktionen In diesem Kapitel werden die verschiedenen Funktionen und Merkmale erläutert, die für das digitale Multimeter U3402A verfügbar sind.

  • Seite 11: Inhaltsverzeichnis

    Inhalt Erste-Schritte-Tutorial Einführung zum Agilent U3402A Sekundäranzeige-Multimeter Überprüfen des Lieferumfangs Spannungsversorgung des Multimeters Aufeinanderstapeln von U3402A Multimetern Anpassen des Handgriffs Das Produkt auf einen Blick Produktabmessungen Das vordere Bedienfeld auf einen Blick Die Anzeige auf einen Blick Das Tastenfeld auf einen Blick Die Anschlüsse auf einen Blick...
  • Seite 12 Messen von DC-Spannung und -Stromstärke an Transistorschaltkreis oder Last Messen des Widerstands im 2-Draht-Modus. Messen des Widerstands im 4-Draht-Modus. Messen von True RMS AC + DC Funktionsprüfung Kalibrierungsübersicht Agilent Technologies Kalibrierungsservice Kalibrierungsintervall Empfohlene Testausrüstung Überlegungen zum Test Leistungsüberprüfungstests – Überblick Leistungsüberprüfungstest U3402A Benutzer- und Servicehandbuch...
  • Seite 13 Mechanische Demontage Ersatzteile So bestellen Sie Ersatzteile Spezifikationen und Eigenschaften DC-Spezifikationen AC-Spezifikationen Dezibelberechung (dB) Zusätzliche Messspezifikationen Anzeigeaktualisierungsrate Messspezifikationen Messraten Allgemeine Eigenschaften So berechnen Sie den Gesamtmessfehler Präzisionsspezifikationen Übertragungspräzision Präzision: 1 Jahr Temperaturkoeffizienten Konfiguration für präziseste Messungen U3402A Benutzer- und Servicehandbuch xiii...
  • Seite 14 U3402A Benutzer- und Servicehandbuch...

  • Seite 15: Liste Der Tabellen

    [± (% des Messwerts + Zahl des niedrigstwertigen Bit)] Tabelle 6-2 AC-Spannungsauflösung, Full-Scale-Messwert und Genauigkeit [± (% des Messwerts + Zahl des niedri- gstwertigen Bit)] Tabelle 6-3 AC-Spannungs-ac+dc auflösung, Full-Scale-Messwert und Genauigkeit [± (% des Messwerts + Zahl des niedrigstwertigen Bit)] U3402A Benutzer- und Servicehandbuch...
  • Seite 16 + Zahl des niedrigstwertigen Bit)] Tabelle 6-7 Bereich und Präzision (dB) Tabelle 6-8 Full-Scale-Anzeigeaktualisierungsrate Tabelle 6-9 Zusätzliche Messspezifikationen Tabelle 6-10 Messraten für einzelne Anzeige (Mess- werte/Sekunde (ca.)) Tabelle 6-11 Messraten für duale Anzeige (Messwerte/Sekunde (ca.)) Tabelle 6-12 Allgemeine Eigenschaften U3402A Benutzer- und Servicehandbuch...

  • Seite 17: Liste Der Abbildungen

    Liste der Abbildungen Abbildung 1-1 Aufeinanderstapeln von U3402A Multimetern Abbildung 1-2 Griffpositionen Abbildung 1-3 Anbringen und Entfernen des Griffs. Abbildung 1-4 Abmessungen des U3402A Abbildung 1-5 Vorderes Bedienfeld Abbildung 1-6 VFD-Vollanzeige, wobei alle Segmente beleuchtet sind. Abbildung 1-7 Tastenfeld Abbildung 1-8...
  • Seite 18 Frequenz in einem AC-Stromkreis Abbildung 3-4 Anschlussverbindung beim Messen der DC-Span- nung und -Stromstärke an Transistorschaltkreis oder Last Abbildung 3-5 Anschlussverbindung beim Messen des Wider- stands im 2-Draht-Modus Abbildung 3-6 Anschlussverbindung beim Messen des Wider- stands im 4-Draht-Modus xviii U3402A Benutzer- und Servicehandbuch...

  • Seite 19: Agilent Technologies

    Durchführen von Frequenzmessungen Durchführen von Widerstandsmessungen Durchführen von Dioden-/Durchgangsprüfungen Auswählen eines Bereichs Festlegen der Leserate Dieses Kapitel enthält eine Einführung zu dem digitalen Multimeter U3402A und ein Lernprogramm, das die Verwendung des vorderen Bedienfelds zur Durchführung von Messungen zeigt. Agilent Technologies...

  • Seite 20: Einführung Zum Agilent U3402A Sekundäranzeige-Multimeter

    Erste Schritte Einführung zum Agilent U3402A Sekundäranzeige-Multimeter Im Folgenden finden Sie die wesentlichen Merkmale des U3402A Sekundäranzeige-Multimeters: • 5 ½-stellige Sekundäranzeige-Messung • Elf Messfunktionen: • AC-Spannung • DC-Spannung • AC + DC-Spannung • AC-Stromstärke • DC-Stromstärke • AC + DC-Stromstärke •...

  • Seite 21: Überprüfen Des Lieferumfangs

    Sie dieses solange aufbewahren, bis Sie den Inhalt auf mechanische und elektrische Funktionalität überprüft haben. Bei mechanischen Schäden wenden Sie sich bitte an die nächste Agilent Technologies Niederlassung. Bewahren Sie die beschädigte Transportverpackung (falls zutreffend) zur Überprüfung durch das Transportunternehmen und einen Agilent Beauftragten auf.

  • Seite 22: Spannungsversorgung Des Multimeters

    • Stellen Sie vor dem Einschalten des Multimeters sicher, dass der VORSICHT Leitungsspannungsauswähler auf die korrekte Position für die auf den Leitungsanschluss angewandte Leitungsspannung festgelegt ist. • Wenden Sie keine Leitungsspannung an, die den angegebenen Bereich für den Leitungsanschluss überschreitet. U3402A Benutzer- und Servicehandbuch...

  • Seite 23: Aufeinanderstapeln Von U3402A Multimetern

    Erste Schritte Aufeinanderstapeln von U3402A Multimetern Das U3402A wird mit speziell konzipierten Schutzpuffern am vorderen und hinteren Bedienfeld ausgestattet, die ein Verrutschen des Geräts verhindern. Die Multimeter verrutschen nicht, wenn sie aufeinander gestapelt werden. Stellen Sie beim Aufeinanderstapeln von U3402A Multimetern sicher, dass die Schutzpuffer ordnungsgemäß...

  • Seite 24: Anpassen Des Handgriffs

    Abbildung 1-2 Griffpositionen Um den Griff anzubringen oder zu entfernen, drehen Sie den Griff nach oben und entfernen ihn, indem Sie ihn an den Seiten des Instruments herausziehen. Siehe Abbildung 1-3. Abbildung 1-3 Anbringen und Entfernen des Griffs. U3402A Benutzer- und Servicehandbuch...

  • Seite 25: Das Produkt Auf Einen Blick

    Erste Schritte Das Produkt auf einen Blick Produktabmessungen Vorderansicht 226,0 mm Seitenansicht 105,0 mm 305,0 mm Abbildung 1-4 Abmessungen des U3402A U3402A Benutzer- und Servicehandbuch...

  • Seite 26: Das Vordere Bedienfeld Auf Einen Blick

    Erste Schritte Das vordere Bedienfeld auf einen Blick Primäranzeige Sekundäranzeige Tastenfelder für Umschalten Ein-/Ausschalter Eingangsanschlüsse Automatische Tastenfelder Messfunktionen Bereichswahl, manuelle für math. und Stromsicherung Bereichswahl und Operationen Vergleichsoperation Abbildung 1-5 Vorderes Bedienfeld U3402A Benutzer- und Servicehandbuch...

  • Seite 27: Die Anzeige Auf Einen Blick

    Tabelle 1-1 Meldeanzeigen Anzeige Beschreibung Primäranzeige Leserate: Langsam Leserate: Mittel Leserate: Schnell PEAK Spitzenmessung Gilt nicht für U3402A. HOLD Datenhalten Math. MinMax-Operation: Auf primärer Anzeige angezeigter minimaler Wert Math. MinMax-Operation: Auf primärer Anzeige angezeigter maximaler Wert Relativer Wert Dezibeleinheit relativ zu 1 mW...
  • Seite 28 Temperatur in Fahrenheit. Gilt nicht für U3402A. Spannungseinheit: mV, V µmA Stromstärkeeinheit: µA, mA, A µmnF Kapazitätseinheit: nF, µF, mF. Gilt nicht für U3402A. Widerstandseinheit: W, kW, MW MkHz Frequenzeinheit: Hz, kHz, MHz Sekundäranzeige Polarität, Ziffern und Dezimalpunkte für Sekundäranzeige µnmF...

  • Seite 29: Das Tastenfeld Auf Einen Blick

    Tabelle 1-2 Tastenfeldfunktionen Taste Beschreibung Systembezogene Funktionen Drücken Sie diese Taste, um das U3402A Multimeter ein- oder auszuschalten. Drücken Sie diese Taste, um „Shift“ auszuwählen. Drücken Sie diese Taste, um das Multimeter auf die Verwendung des vorderen Bedienfelds umzustellen, wenn es sich im Remotebetrieb befindet.
  • Seite 30 „Auswählen eines Bereichs“ auf Seite 30 erhalten Sie weitere Informationen. Drücken Sie diese Taste, um einen niedrigeren Bereich auszuwählen und die automatische Bereichsauswahl zu deaktivieren. In „Auswählen eines Bereichs“ auf Seite 30 erhalten Sie weitere Informationen. U3402A Benutzer- und Servicehandbuch...
  • Seite 31 „Festlegen der Leserate“ auf Seite 32 erhalten Sie weitere Informationen. Drücken Sie diese Taste, um die math. Operation Relative auszuwählen. Drücken, um relative Basis (Rel#) ein- und auszuschalten. In „Rel“ Seite 36 erhalten Sie weitere Informationen. U3402A Benutzer- und Servicehandbuch...

  • Seite 32: Die Anschlüsse Auf Einen Blick

    HINWEIS Hauptstromleitung isoliert sind. Überspannungen treten jedoch auch in Schaltkreisen auf, die von der Hauptstromleitung isoliert sind. Das Agilent U3402A hält gelegentlichen Überspannungen bis zu einem Spitzenwert von 2500 V sicher stand. Verwenden Sie dieses Multimeter nicht zum Messen in Schaltkreisen, in denen Überspannungen diese Grenze überschreiten könnten.

  • Seite 33: Tabelle 1-3 Eingangsanschluss Für Unterschiedliche

    10 ADC- oder AC-RMS 2-Draht-Widerstand (W (2W)) V W Hz 500 VDC oder AC RMS Diodentest, Durchgangstest 4-Draht-Widerstand (W (4W)) 250 VDC oder AC RMS Jeder Anschluss, der Alle Funktionen 1000 VDC oder AC PEAK geerdet werden kann U3402A Benutzer- und Servicehandbuch...

  • Seite 34: Das Hintere Bedienfeld Auf Einen Blick

    Erste Schritte Das hintere Bedienfeld auf einen Blick Auswahltabelle AC-Leitungsspann Leitungsspannung ungsauswähler RS232-Schnittstellenanschluss AC-Netzan Gehäuseerdu AC-Leitungs (Nur zu Kalibrierungszwecken) schluss ngsanschluss sicherung Abbildung 1-9 Hinteres Bedienfeld U3402A Benutzer- und Servicehandbuch...

  • Seite 35: Vornehmen Von Messungen

    Messungen von DC-Spannung (Volt), -Stromstärke (Ampere) oder -Widerstand (Ohm) mit niedrigem Pegel durchgeführt werden. Ansonsten können keine präzisen Messergebnisse erzielt werden. Diese Wartezeiten sind aufgrund der Temperaturspannungen erforderlich, die während Hochspannungsmessungen entstehen und bei Messungen mit niedrigem Pegel zu Messungenauigkeiten führen können. U3402A Benutzer- und Servicehandbuch...

  • Seite 36: Durchführen Von Spannungsmessungen

    3 Testen Sie die Testpunkte und lesen Sie die Anzeige. Im Modus für die automatische Bereichsauswahl wählt das Multimeter den geeigneten Bereich automatisch aus und die Messung wird angezeigt. AC-Spannungsquelle Abbildung 1-10 ACV-Anschlussverbindung und Anzeige U3402A Benutzer- und Servicehandbuch...

  • Seite 37: Dc-Spannung

    3 Testen Sie die Testpunkte und lesen Sie die Anzeige. Im Modus für die automatische Bereichsauswahl wählt das Multimeter den geeigneten Bereich automatisch aus und die Messung wird angezeigt. DC-Spannungsquelle Abbildung 1-11 DCV-Anschlussverbindung und Anzeige U3402A Benutzer- und Servicehandbuch...

  • Seite 38: Durchführen Von Strommessungen

    4 Prüfen Sie die Testpunkte innerhalb des Schaltkreises der Reihe nach durch. 5 Schalten Sie die Stromversorgung für den gemessenen Schaltkreis ein und lesen Sie die Anzeige ab. ACI- oder DCI-Stromquelle Abbildung 1-12 ACI RMS- oder DCI (mA)-Anschluss und Anzeige U3402A Benutzer- und Servicehandbuch...
  • Seite 39 Die automatische Bereichsauswahl ist für die aktuelle Messung bis 12 A nicht anwendbar. HINWEIS Sie müssen den Bereich manuell auswählen, wenn ein Signal am A-Anschluss angewendet wird. ACI- oder DCI-Stromquelle Abbildung 1-13 ACI RMS- oder DCI (A)-Anschluss und Anzeige U3402A Benutzer- und Servicehandbuch...

  • Seite 40: Durchführen Von Frequenzmessungen

    3 Testen Sie die Testpunkte und lesen Sie die Anzeige. Im Modus für die automatische Bereichsauswahl wählt das Multimeter den geeigneten Bereich automatisch aus und die Messung wird angezeigt. Frequenzquelle Abbildung 1-14 Frequenzanschlussverbindung und Anzeige U3402A Benutzer- und Servicehandbuch...

  • Seite 41: Durchführen Von Widerstandsmessungen

    Seite 24 dargestellt. 3 Prüfen Sie die Testpunkte (durch Parallelschalten des Widerstands) und lesen Sie die Anzeige. Im Modus für die automatische Bereichsauswahl wählt das Multimeter den geeigneten Bereich automatisch aus und die Messung wird angezeigt. U3402A Benutzer- und Servicehandbuch...
  • Seite 42 Erste Schritte Teststrom Widerstand Abbildung 1-15 2-Draht- -Anschluss und -Anzeige Teststrom Widerstand Abbildung 1-16 4-Draht- -Anschluss und -Anzeige U3402A Benutzer- und Servicehandbuch...

  • Seite 43: Durchführen Von Dioden-/Durchgangsprüfungen

    < 5 V • Reaktionszeit: 70 Proben pro Sekunde mit akustischem Signal • Messzeit: 0,1 Sek. oder 1 Periode des Eingangssignals, abhängig davon, welche Variante länger dauert • Eingangsschutz: 500 V RMS in allen Bereichen U3402A Benutzer- und Servicehandbuch...
  • Seite 44 • Eine Diode wird als kurzgeschlossen betrachtet, wenn das Multimeter ungefähr 0 V im Durchlassvorspannungsmodus und im Sperrvorspannungsmodus anzeigt und ein durchgängiges akustisches Signal ertönt. • Eine Diode wird als offen betrachtet, wenn das Multimeter im Durchlassvorspannungsmodus und im Sperrvorspannungsmodus OL anzeigt. U3402A Benutzer- und Servicehandbuch...
  • Seite 45 Erste Schritte Teststrom Durchlassspannung Abbildung 1-17 Testanschluss und Anzeige für Durchlassvorspannungsdiode/-durchgang Teststrom Sperrvorspannung Abbildung 1-18 Testanschluss und Anzeige für Sperrspannungsdiode/-durchgang U3402A Benutzer- und Servicehandbuch...
  • Seite 46 1 Drücken Sie , um zur Funktion der Durchgangsmessung zu wechseln. 2 Verbinden Sie das rote und schwarze Testkabel mit dem Eingangsanschluss, wie in Abbildung 1-19 dargestellt. 3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3402A Benutzer- und Servicehandbuch...
  • Seite 47 Erste Schritte Teststrom Widerstand Abbildung 1-19 2-Draht-/Durchgangstestanschluss und -anzeige U3402A Benutzer- und Servicehandbuch...

  • Seite 48: Auswählen Eines Bereichs

    Bereich des ausgewählten Bereichs übersteigt, zeigt das Multimeter auf dem vorderen Bedienfeld der primären oder sekundären Anzeige eine Überspannung, d. h. OL an. • Das Multimeter speichert die ausgewählte Bereichsmethode (automatische oder manuelle Auswahl) und den ausgewählten manuellen Bereich für jede Messfunktion. U3402A Benutzer- und Servicehandbuch...

  • Seite 49: Tabelle 1-4 Bereichswerte Für Langsame, Mittlere Und Schnelle Leserate

    1 10 A durchgängig DC oder AC RMS; 12 A DC oder AC RMS für max. 30 Sekunden. 2 Um die Einwirkung von Störstrahlung auf die Testleitungen zu vermeiden, empfiehlt sich die Verwendung eines abgeschirmten Testkabels für die Messung des Widerstands von mehr als 120 kW. U3402A Benutzer- und Servicehandbuch...

  • Seite 50: Festlegen Der Leserate

    Drücken Sie , um zwischen den verfügbaren Leseraten (S, M oder F) zu wechseln. In der dBm-Funktion zeigt der Anzeigezähler 0,01 dBm für die langsame und mittlere HINWEIS Leserate und 0,1 dBm für die schnelle Leserate an. U3402A Benutzer- und Servicehandbuch...

  • Seite 51: Betrieb Und Funktionen

    Durchführen von math. Operationen MinMax Comp Hold Kombination von math. Operationens Verwenden der Sekundäranzeige Verwenden des Menüs „Setup“ Ändern der konfigurierbaren Einstellungen In diesem Kapitel werden die verschiedenen Funktionen und Merkmale erläutert, die für das digitale Multimeter U3402A verfügbar sind. Agilent Technologies...

  • Seite 52: Durchführen Von Math. Operationen

    Sie zuerst die erste Operation ausschalten und anschließend die zweite Operation einschalten. • Beim Ändern von Messfunktionen werden alle math. Operationen automatisch ausgeschaltet. • Für alle math. Operationen können Bereichsänderungen vorgenommen werden. U3402A Benutzer- und Servicehandbuch...

  • Seite 53: Dbm

    Anzeige dar. Verfahren 1 1 Drücken Sie auf , um dBm-Operation einzugeben. 2 Wählen Sie die gewünschte Referenzimpedanz mithilfe von aus. 3 Drücken Sie auf , um den ausgewählten Wert auszuwählen, und lesen Sie die Anzeige ab. U3402A Benutzer- und Servicehandbuch...

  • Seite 54: Rel

    Messwert als Rel # (relativen Wert), der sofort auf der primären Anzeige erscheint: Primäre Anzeige = Messwert- Rel # Abbildung 2-2 Gewöhnliche Anzeige der REL-Operation Das Multimeter ermöglicht relative Einstellungen für die folgenden Messfunktionen: DC-Spannung, AC-Spannung, DC-Stromstärke, AC-Stromstärke, Widerstand und Frequenz. U3402A Benutzer- und Servicehandbuch...

  • Seite 55: Minmax

    Bei der MinMax-Operation (Minimum/Maximum) werden die gemessenen Tiefst- und Höchstwerte während einer Reihe an Messungen gespeichert. Wenn die MinMax-Operation aktiviert ist, wird die MINMAX-Anzeige eingeschaltet und zahlreiche statistische Werte der angezeigten Messungen werden gesammelt. Abbildung 2-3 Gewöhnliche Anzeige der Max-Operation U3402A Benutzer- und Servicehandbuch...
  • Seite 56 Bereiche ausgewählt werden oder die automatische Bereichsauswahl aktiviert wird). Verfahren 1 Drücken Sie , um die MinMax-Operation zu aktivieren. 2 Drücken Sie , um zwischen den verfügbaren MINMAX-Operationen (MIN, MAX oder MINMAX) zu wechseln. 3 Drücken Sie , um die MinMax-Operation zu deaktivieren. U3402A Benutzer- und Servicehandbuch...

  • Seite 57: Comp

    1 Drücken Sie , um den Einrichtungsmodus für den oberen Grenzwert aufzurufen. Der obere Grenzwert erscheit auf der primären Anzeige, während auf der sekundären Anzeige HI dargestellt wird. 2 Verwenden Sie , um den oberen Grenzwert zu ändern. U3402A Benutzer- und Servicehandbuch...

  • Seite 58: Hold

    Anzeige des vorderen Bedienfelds erfassen und halten. Wenn die Hold-Operation aktiviert wurde, erscheint die Anzeige HOLD und die Messung wird gehalten. Verfahren 1 Drücken Sie , um die Messung auf der Anzeige zu halten. Abbildung 2-6 Gewöhnliche Anzeige der Hold-Operation U3402A Benutzer- und Servicehandbuch...

  • Seite 59: Kombination Von Math. Operationens

    Kombination von math. Operationens Die math. Operation kann nur für die Primäranzeige ausgeführt werden. HINWEIS Das Agilent U3402A Multimeter ermöglicht die gleichzeitige Verwendung von mehreren math. Operationen, wie z. B. dBm, MinMax, Rel, Hold und Comp. Beispiel: Legen Sie den oberen und unteren Grenzwert für die Comp-Operation mithilfe mehrerer math.

  • Seite 60: Tabelle 2-2 Beschreibungen Für Kombinierte Math

    Die Compare-Operation wird auf Basis der „E“ Messwerte „C“ und „D“ durchgeführt. 1. Drücken Sie auf 2. Drücken Sie auf 3. Drücken Sie auf 4. Drücken Sie auf 5. Drücken Sie auf Abbildung 2-7 Sequenz von kombinierten math. Operationen U3402A Benutzer- und Servicehandbuch...

  • Seite 61: Verwenden Der Sekundäranzeige

    Die 2ND-Meldeanzeige wird zusammen mit der Sekundäranzeige angezeigt. Sekundäranzeige 2ND- Meldeanzeige Abbildung 2-8 Sekundäranzeige So deaktivieren Sie den Sekundäranzeigemodus 1 Drücken Sie Tabelle 2-3 führt die verfügbaren Eingabekombinationen für sowohl Primär- als auch Sekundäranzeige auf, wenn der Dualmodus ausgewählt ist. U3402A Benutzer- und Servicehandbuch...

  • Seite 62: Tabelle 2-3 Beschreibung Für Die

    7 Der Spannungs- oder Strombereich der Frequenzfunktion folgt nach der Spannungs- oder Strombereich der anderen Funktion. Im Sekundäranzeigemodus weist das Multimeter eine längere Tastenreaktionszeit auf HINWEIS (0,6 s bis 1 s). Drücken Sie die Taste, bis das Multimeter reagiert. Im Sekundäranzeigemodus U3402A Benutzer- und Servicehandbuch...

  • Seite 63: Verwenden Des Menüs „Setup

    Messdaten über einen Print ON oder OFF PC im Remotekommunikations modus. bEEP Signaltonauswahl ON oder OFF Anmerkungen: 1 Nur zu Kalibrierungszwecken. 2 Der Signalton wird zur Vereinfachung der Multimeter-Operation verwendet. Es handelt sich hierbei um keinen kommunikationsbezogenen Parameter. U3402A Benutzer- und Servicehandbuch...

  • Seite 64: Ändern Der Konfigurierbaren Einstellungen

    Drücken Sie , um den ausgewählten Parameter zu bestätigen. e Drücken Sie , um das nachgeordnete Menü oder das Menü „Setup“ zu schließen. f Die Konfigurationseinstellungen werden gespeichert und es wird die Hauptanzeige dargestellt. U3402A Benutzer- und Servicehandbuch...

  • Seite 65: Anwendungslernprogramm

    U3402A 5 1/2 Digit Sekundäranzeige-Multimeter Benutzer- und Servicehandbuch Anwendungslernprogramm Anwendungen für die Verwendung der Sekundäranzeige Beispiele für Sekundäranzeigeoperationen Messen der DC-Spannung und AC-Welle in einer Gleichrichterschaltung Messen von AC und DC in einer Gleichrichterschaltung Messen der AC-Spannung und Frequenz in einem AC-Stromkreis Messen von DC-Spannung und -Stromstärke an Transistorschaltkreis...

  • Seite 66: Anwendungen Für Die Verwendung Der Sekundäranzeige

    DC-Stromstärke der Stromversorgung. ACI+DCI • Messen des Stromstärkenverlusts bei Spannungsversorgung. • Festlegen der dB-Referenzimpedanz und Referenz W Darstellen der dBm. • Angeben von DC-Spannung und dBm. • Angeben von AC-Spannung und dBm. • Frequenzverhalten prüfen. Frequenz U3402A Benutzer- und Servicehandbuch...

  • Seite 67: Beispiele Für Sekundäranzeigeoperationen

    Gleichrichterschaltung 2 Drücken Sie , um die DC-Spannungsmessung für die Primäranzeige auszuwählen. 3 Drücken Sie , um die Sekundäranzeige zu aktivieren. 2ND wird angezeigt. 4 Drücken Sie , um die AC-Spannungsmessung für die Sekundäranzeige auszuwählen. U3402A Benutzer- und Servicehandbuch...

  • Seite 68: Messen Von Ac Und Dc In Einer Gleichrichterschaltung

    Beschädigung des Multimeters zu vermeiden. 1 Verbinden Sie das rote und schwarze Testkabel mit dem Eingangsanschluss und prüfen Sie die Testpunkte wie in Abbildung 3-2 dargestellt. AC/DC-Quelle Abbildung 3-2 Anschlussverbindung beim Messen der AC- und DC-Stromstärke in einer Gleichrichterschaltung U3402A Benutzer- und Servicehandbuch...

  • Seite 69: Messen Der Ac-Spannung Und Frequenz In Einem Ac-Stromkreis

    Messung der AC-Spannung als auch der Frequenz angezeigt werden. 1 Verbinden Sie das rote und schwarze Testkabel mit dem Eingangsanschluss und prüfen Sie die Testpunkte wie in Abbildung 3-3 dargestellt. AC-Spannungsquelle Abbildung 3-3 Anschlussverbindung beim Messen der AC-Spannung und Frequenz in einem AC-Stromkreis U3402A Benutzer- und Servicehandbuch...

  • Seite 70: Messen Von Dc-Spannung Und -Stromstärke An Transistorschaltkreis Oder Last

    überprüfen oder den DC-Lastverbrauch berechnen. • Stellen Sie sicher, dass der passende Eingangsanschluss entsprechend dem WARNUNG verwendeten Eingangsbereich verwendet wird. • Legen Sie an Eingang A keine höhere Stromstärke als 12 A an, um eine Beschädigung des Multimeters zu vermeiden. U3402A Benutzer- und Servicehandbuch...
  • Seite 71 5 Drücken Sie , um die DC-Stromstärkemessung für die Sekundäranzeige auszuwählen. 6 Drücken Sie . Verwenden Sie , um für die Sekundäranzeige die automatische oder manuelle Bereichsauswahl festzulegen. Drücken Sie , um die Sekundäranzeige zu deaktivieren. HINWEIS U3402A Benutzer- und Servicehandbuch...

  • Seite 72: Messen Des Widerstands Im 2-Draht-Modus

    Primäranzeige die automatische oder manuelle Bereichsauswahl festzulegen. Bei Messung niedrigen Widerstands können Sie den Messfehler, der durch den Widerstand HINWEIS der Testleitungen und Kontaktwiderstand in der Testschleife (in der Regel 0,1 W~ 0,5 W ) hervorgerufen wird, mithilfe der Rel-Operation reduzieren. U3402A Benutzer- und Servicehandbuch...

  • Seite 73: Messen Des Widerstands Im 4-Draht-Modus

    Abbildung 3-6 Anschlussverbindung beim Messen des Widerstands im 4-Draht-Modus 2 Drücken Sie , um die 2-Draht-W-Messung für die Primäranzeige auszuwählen. 4W wird angezeigt. 3 Drücken Sie . Verwenden Sie , um für die Primäranzeige die automatische oder manuelle Bereichsauswahl festzulegen. U3402A Benutzer- und Servicehandbuch...

  • Seite 74: Messen Von True Rms Ac + Dc

    Multimeter misst abwechselnd DC- und AC-Signale, berechnet den AC+DC-RMS-Wert basierend auf der folgenden Gleichung und zeigt den Wert an: AC DC RMS Wenn die AC+DC-Spannungsmessung ausgewählt wurde, wird die DCV-Eingangsimpedanz HINWEIS mit dem AC-gekoppelten 1,1-MW-AC-Teiler parallel geschaltet. U3402A Benutzer- und Servicehandbuch...

  • Seite 75: Funktionsprüfung

    U3402A 5 1/2 Digit Sekundäranzeige-Multimeter Benutzer- und Servicehandbuch Funktionsprüfung Kalibrierungsübersicht Agilent Technologies Kalibrierungsservice Kalibrierungsintervall Empfohlene Testausrüstung Überlegungen zum Test Leistungsüberprüfungstests – Überblick Leistungsüberprüfungstest Überprüfungstest für die DC-Spannung Überprüfungstest für die DC-Stromstärke Widerstandsüberprüfungstest Diodenüberprüfungstest Frequenzüberprüfungstest Überprüfungstest für die AC-Spannung Überprüfungstest für die AC-Stromstärke Dieses Kapitel beschreibt Leistungstestverfahren.

  • Seite 76: Funktionsprüfung Kalibrierungsübersicht

    Test“ auf Seite 60. Agilent Technologies Kalibrierungsservice Wenn Ihr Instrument kalibriert werden muss, fragen Sie bei Ihrem lokalen Agilent Service Center nach einer Neukalibrierung. Das U3402A wird nur bei Agilent Service Centern auf automatisierten Kalibrierungssystemen unterstützt. Kalibrierungsintervall Für die meisten Anwendungen reicht ein einjähriges Intervall aus. Garantie für Genauigkeitsspezifikationen wird nur übernommen, falls die Einstellung...

  • Seite 77: Empfohlene Testausrüstung

    <1/5 Instrument 1 Jahr Spez. AC-Spannung Fluke 5520A <1/5 Instrument 1 Jahr Spez. AC-Stromstärke Fluke 5520A <1/5 Instrument 1 Jahr Spez. Frequenz Fluke 5520A <1/5 Instrument 1 Jahr Spez. Diode Fluke 5520A <1/5 Instrument 1 Jahr Spez. U3402A Benutzer- und Servicehandbuch...

  • Seite 78: Überlegungen Zum Test

    Bitte stellen Sie sicher, dass die verwendeten Kalibrierungsstandards und Testverfahren HINWEIS keine zusätzlichen Fehler verursachen. Idealerweise sollten die zu Überprüfung und Einstellung des Instruments verwendeten Standards in einer höheren Präzisionsgrößenordnung liegen als jede Full-Scale-Fehlerspezifikation im Bereich des Instruments. U3402A Benutzer- und Servicehandbuch...

  • Seite 79: Leistungsüberprüfungstests - Überblick

    3 Führen Sie eine Messung durch und prüfen Sie das Ergebnis. Vergleichen Sie die Messergebnisse mit den in Tabelle 4-2 entsprechend aufgeführten Testgrenzwerten. (Stellen Sie bei Verwendung von Fluke 5520A sicher, dass die entsprechenden Quelleinstellungen vorgenommen werden können). U3402A Benutzer- und Servicehandbuch...

  • Seite 80: Tabelle 4-2 Dc-Spannungsüberprüfungstests

    36,000 V 40 V ±9 mV 360,00 V 400 V ±90 mV 1000,0 V 1000 V ±0,6 V Legen Sie für den Eichgerätausgang 0 V fest, bevor Sie die Verbindung mit den VORSICHT Eingangsanschlüssen des Multimeters trennen. U3402A Benutzer- und Servicehandbuch...

  • Seite 81: Tabelle 4-3 Überprüfungstest Für Die Dc-Stromstärke

    100,00 mA 120 mA ±0,13 mA 1000,0 mA 1200 mA ±2,3 mA 10,000 A 12 A ±23 mA Schließen Sie das Eichgerät an die A- und LO-Eingänge des Multimeters an, bevor Sie VORSICHT 10 A anwenden. U3402A Benutzer- und Servicehandbuch...

  • Seite 82: Tabelle 4-4 Überprüfungstest Für 2-Draht-W

    1,00000 kW 1,2 kW ±0,85 W 10,0000 kW 12 kW ±6,5 W 100,000 kW 120 kW ±65 W 1,00000 MW 1,2 MW ±0,65 kW 10,0000 MW 12 MW ±30,5 kW 100,000 MW 120 MW ±3,008 MW U3402A Benutzer- und Servicehandbuch...

  • Seite 83: Tabelle 4-5 Überprüfungstest Für 4-Draht-W

    0,00000 W 1,2 kW ±50 mW 0,0000 W 12 kW ±0,5 W 0,000 W 120 kW ±5 W 0,00000 W 1,2 MW ±50 W 0,0000 W 12 MW ±0,5 kW 0,000 W 120 MW ±8 kW U3402A Benutzer- und Servicehandbuch...
  • Seite 84 3,6000 MW 4 MW ±5,7 kW 20,000 MW 40 MW ±0,303 kW 200,00 MW 300 MW ±10,05 MW Spezifikationen beziehen sich auf die 4-Draht-Ohm-Funktion bei Verwendung der Rel-Operation, die aktiviert wurde, um den Kabelwiderstand zu umgehen. U3402A Benutzer- und Servicehandbuch...

  • Seite 85: Tabelle 4-6 Diodenüberprüfungstest

    Vergleichen Sie die Messergebnisse mit den entsprechenden, in Tabelle 4-7 aufgeführten Testbeschränkungen. (Stellen Sie sicher, dass das geeignete Quell-Settling verwendet werden kann.) Tabelle 4-7 Frequenzüberprüfungstest Funktion Mess-rate Spannung Eingang Bereich Fehlerabweichung Frequenz (1 Jahr) Frequenz Langsam 1000,00 Hz 1200 Hz ±0,08 Hz U3402A Benutzer- und Servicehandbuch...

  • Seite 86: Tabelle 4-8 Überprüfungstest Für Die Ac-Spannung

    ±1,12 V 120,0 V 1 kHz 750 V ±4,2 V 750,0 V 1 kHz 750 V ±5,5 V Legen Sie für den Eichgerätausgang 0 V fest, bevor Sie die Verbindung mit den VORSICHT Eingangsanschlüssen des Multimeters trennen. U3402A Benutzer- und Servicehandbuch...

  • Seite 87: Tabelle 4-9 Überprüfungstest Für Die Ac-Stromstärke

    ±6,2 mA 1,200 A 1 kHz 12 A ±24 mA 10,000 A 1 kHz 12 A ±112 mA Schließen Sie das Eichgerät an die A- und LO-Eingänge des Multimeters an, bevor Sie VORSICHT 10 A anwenden. U3402A Benutzer- und Servicehandbuch...
  • Seite 88 Funktionsprüfung U3402A Benutzer- und Servicehandbuch...

  • Seite 89: Demontage Und Reparatur

    U3402A 5 1/2 Digit Sekundäranzeige-Multimeter Benutzer- und Servicehandbuch Demontage und Reparatur Betriebs-Checkliste Verfügbare Serviceleistungen Verpackung für den Versand Reinigen So tauschen Sie die Netzleitungssicherung aus So tauschen Sie eine Stromeingangssicherung aus Vorkehrungen gegen elektrostatische Entladung (ESD) Mechanische Demontage Ersatzteile In diesem Kapitel werden Fehlerbehebungsmaßnahmen für Multimeter mit Funktionsstörungen erläutert.

  • Seite 90: Betriebs-Checkliste

    Überprüfen Sie, ob das Multimeter ordnungsgemäß mit dem Netzkabel und der Stromversorgung (AC) verbunden ist. q Überprüfen Sie, ob der Netzschalter am vorderen Bedienfeld eingeschaltet ist. Siehe Seite Ist der Stromeingang des Multimeters funktionsunfähig? q Überprüfen Sie die Sicherung des Stromeingangs. U3402A Benutzer- und Servicehandbuch...

  • Seite 91: Verfügbare Serviceleistungen

    Um Reparaturservices für Ihr Instrument in Anspruch zu nehmen (während des Garantiezeitraums, im Rahmen von Serviceverträgen oder nach Ablauf der Garantie), wenden Sie sich an ein Agilent Technologies Servicecenter in Ihrer Nähe. Die Reparatur oder der Austausch Ihres Instruments sowie Garantien und Informationen zu Reparaturkosten können über dieses Servicecenter...

  • Seite 92: Verpackung Für Den Versand

    Agilent empfiehlt Ihnen, Ihre Sendungen immer zu versichern. Reinigen Reinigen Sie die Außenflächen des Multimeters mit einem weichen, fusselfreien und leicht angefeuchteten Tuch. Verwenden Sie keine Reinigungsmittel. Eine Demontage ist für die Reinigung nicht erforderlich und wird nicht empfohlen. U3402A Benutzer- und Servicehandbuch...

  • Seite 93: So Tauschen Sie Die Netzleitungssicherung Aus

    Stromkabel. Drücken Sie auf die 3 Drehen Sie den 4 Tauschen Sie das Sicherungshalterungsbauteil Leitungsspannungswahlschalter und setzen im hinteren Bedienfeld aus. Sie ihn wieder ein, sodass im Fenster für die 100, 120, 220 (230) oder 240 Vac U3402A Benutzer- und Servicehandbuch...

  • Seite 94: So Tauschen Sie Eine Stromeingangssicherung Aus

    • Bewahren Sie Ersatzteile in der Originalverpackung auf, in der keine statische Aufladung auftritt. • Entfernen Sie alle Plastikteile, Schaum, Vinyl, Papier und weitere Materialien, die eine statische Aufladung begünstigen, aus dem direkten Arbeitsbereich. • Verwenden Sie ausschließlich anti-statische Entlötpumpen. U3402A Benutzer- und Servicehandbuch...

  • Seite 95: Mechanische Demontage

    Stromkreise sind selbst dann aktiv und es liegt eine Spannung an, wenn der Stromschalter ausgeschaltet ist. Allgemeine Demontage 1 Entfernen Sie das Netzkabel und alle weiteren Kabel vom Multimeter. 2 Entfernen Sie den Tragegriff, indem Sie den Griff nach oben drehen und an den Seiten des Multimeters herausziehen. U3402A Benutzer- und Servicehandbuch...
  • Seite 96 3 Entfernen Sie die Puffer des Multimeters. Beginnen Sie an einer Ecke und ziehen Sie die Puffer vom Multimeter. 4 Entfernen Sie die hintere Blende. Lösen Sie die beiden unverlierbaren Schrauben der hinteren Blende und nehmen die hintere Blende ab. U3402A Benutzer- und Servicehandbuch...
  • Seite 97 1 Entfernen Sie die Schubstange des Schalters zum Ein- und Ausschalten. Bewegen Sie die Schubstange des Schalters zum Ein- und Ausschalten vorsichtig zur Vorderseite des Geräts, um die Stange vom Schalter zu trennen. Gehen Sie vorsichtig vor und drehen Sie die Schubstange nicht. U3402A Benutzer- und Servicehandbuch...
  • Seite 98 Demontage und Reparatur 2 Entfernen Sie die Schraube, die der Befestigung des vorderen Bedienfelds dient. 3 Trennen Sie die beiden Flachband-Kabelverbinder vom vorderen Bedienfeld. U3402A Benutzer- und Servicehandbuch...
  • Seite 99 Demontage und Reparatur 4 Trennen Sie die einzelnen Drähte des vorderen Bedienfelds wie dargestellt. 15-A-Stromsicherung 5 Nun haben Sie ausreichend Platz, um die Seite des vorderen Bedienfelds vom Gehäuse zu entfernen und als Baugruppe abzunehmen. U3402A Benutzer- und Servicehandbuch...
  • Seite 100 1 Entfernen Sie die Tastatur und die Anzeigenbaugruppe. Entfernen Sie die beiden Schrauben, die der Befestigung der Platine dienen. Heben Sie die Tastatur und die Anzeigenbaugruppe vom Kunststoffgehäuse an. a Die Gummitastatur kann nun vom Kunststoffgehäuse angehoben werden. U3402A Benutzer- und Servicehandbuch...

  • Seite 101: Ersatzteile

    Gehen Sie bei der Ersatzteilbestellung bei Agilent wie folgt vor: 1 Wenden Sie sich an das Agilent Vertriebsbüro oder Servicecenter in Ihrer Nähe. 2 Weisen Sie die Teile mit der Agilent Teilenummer der Ersatzteileliste aus. 3 Geben Sie Modell- und Seriennummer des Instruments an. U3402A Benutzer- und Servicehandbuch...
  • Seite 102 Demontage und Reparatur U3402A Benutzer- und Servicehandbuch...

  • Seite 103: Spezifikationen Und Eigenschaften

    U3402A 5 1/2 Digit Sekundäranzeige-Multimeter Benutzer- und Servicehandbuch Spezifikationen und Eigenschaften DC-Spezifikationen AC-Spezifikationen True RMS AC-Spannung (AC-Kopplungsmodus) True RMS AC-Spannung (AC+DC-Kopplungsmodus) True RMS AC-Strom (AC-Kopplungsmodus) True RMS AC-Strom (AC+DC-Kopplungsmodus) Frequenz Dezibelberechung (dB) Zusätzliche Messspezifikationen Anzeigeaktualisierungsrate Messspezifikationen Messraten Allgemeine Eigenschaften So berechnen Sie den Gesamtmessfehler Präzisionsspezifikationen...

  • Seite 104: Dc-Spezifikationen

    3,999 ±0,012% + 2 11,1 MW Schnell 40,00 V 0,01 V 39,99 ±0,012% + 2 10,1 MW — 400,0 V 0,1 V 399,9 ±0,012% + 2 10,0 MW 1000 V 1000 ±0,012% + 2 10,0 MW U3402A Benutzer- und Servicehandbuch...
  • Seite 105 Langsam 120,000 W 0,001 W 119,999 0,1% + 8 — — Widerstand/ Durchgang Medium 400,00 W 0,01 W 399,99 0,1% + 5 — — (2-Draht) Schnell 400,0 W 0,1 W 399,9 0,1% + 2 — — U3402A Benutzer- und Servicehandbuch...
  • Seite 106 5 Betriebsart Rel verwenden. Wenn die Betriebsart Rel nicht verwendet wird, addieren Sie einen zusätzlichen Fehler in Höhe von 0,2 W. 6 Um die Einwirkung von Störstrahlung auf die Testleitungen zu vermeiden, empfiehlt sich die Verwendung eines abgeschirmten Testkabels für die Messung von Widerständen über 100 KW. U3402A Benutzer- und Servicehandbuch...

  • Seite 107: Ac-Spezifikationen

    1 Angegebene Präzision bei einer Eingabe von > 5 % von Full Scale. 2 Bei einer Eingabe von < 200 V RMS. 3 Bei einer Eingabe von < 500 V RMS. 4 Im Bereich VAC 750 V ist der 787,5 V RMS Wert lesbar. U3402A Benutzer- und Servicehandbuch...

  • Seite 108: Tabelle 6-3 Ac-Spannungs-Ac+Dc Auflösung, Full-Scale-Messwert

    1 VDC und VAC werden automatisch für den gleichen Bereich festgelegt. 2 Angegebene Präzision bei einer Eingabe von > 5 % von Full Scale. 3 Im Bereich VAC 750 V ist der 787,5 V RMS-Wert messbar. 4 Bei einer Eingabe von < 500 V RMS. U3402A Benutzer- und Servicehandbuch...

  • Seite 109: True Rms Ac-Strom (Ac-Kopplungsmodus)

    < 0,6 V 2% + 2 (<1,2 A) 1% + 2 – Anmerkungen: 1 In der Regel bei Full Scale-Messung und Spannung für alle Eingangsanschlüsse. 2 Angegebene Präzision bei einer Eingabe von > 5 % von Full Scale. U3402A Benutzer- und Servicehandbuch...

  • Seite 110: Tabelle 6-6 Frequenzauflösung Und Genauigkeit

    0,005% + 2 40 mV RMS 1 MHz 1 kHz bis 1 MHz 0,0001 MHz 1,1999 0,005% + 2 0,5 V RMS Anmerkungen: 1 Angegebene Präzision bei einer Eingabe von > 5 % von Full Scale. U3402A Benutzer- und Servicehandbuch...

  • Seite 111: Dezibelberechung (Db)

    2 Im Vdc 750 V Bereich können Werte gelesen werden, die um 5 % (1050 VDC) den Grenzwert überschreiten. 3 Bei Verwendung der Rel-Operation wird die Messung in dB angezeigt. 4 Für Eingangsspannung bei Frequenzen zwischen 45 Hz und 1 kHz. U3402A Benutzer- und Servicehandbuch...

  • Seite 112: Zusätzliche Messspezifikationen

    1000 VDC oder PEAK AC in allen Bereichen • Eingangsschutz • 1000 V in allen Bereichen • Reaktionszeit • Etwa 1,0 Sekunde, wenn die angezeigte Messung 99,9 % des DC-Werts des getesteten Eingangssignals des gleichen Bereichs erreicht. U3402A Benutzer- und Servicehandbuch...
  • Seite 113 -V-Hz-Produkt in jedem beliebigen Bereich, gewöhnlicher Moduseingang • Überspannungsbereich • Auswahl eines höheren Bereichs, wenn Spitzen-Eingangsüberspannung während der automatischen Bereichsauswahl ermittelt wird. Überspannung wird in der manuellen Bereichsauswahl berichtet. • Eingangsschutz • 750 V RMS in allen Bereichen U3402A Benutzer- und Servicehandbuch...
  • Seite 114 Bereichsauswahl ermittelt wird. Überspannung wird in der manuellen Bereichsauswahl berichtet. • Eingangsschutz • 750 V RMS in allen Bereichen • Reaktionszeit • Etwa 2,5 Sekunden, wenn die angezeigte Messung 99,9 % des AC RMS-Werts des getesteten Eingangssignals des gleichen Bereichs erreicht. U3402A Benutzer- und Servicehandbuch...
  • Seite 115 Maximum 3:0 bei Full Scale • Messbereich • VDC und VAC werden automatisch für den gleichen Bereich festgelegt. • Reaktionszeit • Etwa 1,5 Sekunden, wenn die angezeigte Messung 99,9 % des AC RMS-Werts des getesteten Eingangssignals des gleichen Bereichs erreicht. U3402A Benutzer- und Servicehandbuch...
  • Seite 116 0,83 mA±0,2 % konstante Stromquelle, Spannung des offenen Schaltkreises beschränkt auf <5 V • Teststrom • Etwa 0,5 mADC • Spannung für offenen Schaltkreis • Beschränkt auf < +5 VDC • Kontinuitätsschwellenwert • 10 W fester Bereich • Kontinuitätsebene • Etwa < +50 mVDC U3402A Benutzer- und Servicehandbuch...
  • Seite 117 Frequenz • Messverfahren • Wechselseitiges Zählverfahren. AC-gekoppelter Eingang mit AC-Spannungsfunktion. • Scheitelfaktor • Maximum 3:0 bei Full Scale • Signalebene • 10 % des Bereichs bis Full Scale-Eingang in allen Bereichen • Automatische oder manuelle Bereichsauswahl U3402A Benutzer- und Servicehandbuch...
  • Seite 118 , 50 W, 75 W, 93 W, 110 W, 124 W, 125 W, 135 W, 150 W, 250 W, 300 W, 500 W, 600 W, 800 W, 900 W, 1000 W, 1200 W, oder 8000 W U3402A Benutzer- und Servicehandbuch...

  • Seite 119: Messraten

    Tabelle 6-10 Messraten für einzelne Anzeige (Messwerte/Sekunde (ca.)) Messfunktionen Langsam Mittel Schnell 22,0 22,0 22,0 Diode 22,0 22,0 22,0 2-Draht-W 4-Draht-W, 4-M-W-/1,2-M-W-Bereich und darunter 4-Draht-W, 12-M-W-Bereich und darüber Frequenz (5 Hz) ACV + DCV ACA + DCA U3402A Benutzer- und Servicehandbuch...
  • Seite 120 (ACV) / DCV dBm (ACV)/Frequenz Anmerkungen: 1 Diese Messrate hängt von der Frequenz des Signals ab, die Tabelle selbst zeigt den ungünstigsten Fall. 2 Diese Tabelle zeigt die typischen Kombinationen der Messfunktionen der dualen Anzeige. U3402A Benutzer- und Servicehandbuch...

  • Seite 121: Allgemeine Eigenschaften

    • Betriebstemperatur von 0 °C bis + 50 °C • Relative Luftfeuchtigkeit bis zu 80 % RH bei 28 °C (keine Kondensation) • Höhe bis zu 2000 Meter • Verschmutzungsgrad 2 • Ausschließlich für den Innengebrauch U3402A Benutzer- und Servicehandbuch...
  • Seite 122 226,00 × 105,00 × 305,00 mm (mit Stoßschutzvorrichtungen) • 215,00 × 87,00 × 282,00 mm (ohne Stoßschutzvorrichtungen) Gewicht • 3,44 kg (mit Stoßschutzvorrichtungen) Aufwärmzeit • 30 Minuten Kalibrierungszyklus • 1 Jahr Garantie • 1 Jahr • Drei Monate für im Lieferumfang enthaltenes Standardzubehör U3402A Benutzer- und Servicehandbuch...

  • Seite 123: So Berechnen Sie Den Gesamtmessfehler

    Fußnoten der Spezifikationsseiten aufgeführt werden. • Wenn Sie das Multimeter außerhalb des angegebenen Temperaturbereichs verwenden, wenden Sie einen zusätzlichen Temperaturkoeffizientenfehler • Für AC-Spannung- und AC-Messungen benötigen Sie unter Umständen einen zusätzlichen Niederfrequenzfehler oder Scheitelfaktorfehler. U3402A Benutzer- und Servicehandbuch...

  • Seite 124: Präzisionsspezifikationen

    Temperaturbereich für viele Betriebsumgebungen. Sie müssen der Präzisionsspezifikation zusätzliche Temperaturkoeffizientenfehler hinzufügen, wenn Sie das Multimeter in den Temperaturbereichen 0 bis 18 °C und 28 bis 50 °C (Spezifikation pro °C) betreiben. Temperaturkoeffizient = hinzufügen ±0,15 x [die anwendbare Präzision/°C] U3402A Benutzer- und Servicehandbuch...

  • Seite 125: Konfiguration Für Präziseste Messungen

    Multimeter sich im Einschalt- oder Reset-Status befindet. Es wird ebenfalls vorausgesetzt, dass die automatische Bereichswahl aktiviert ist, um eine ordnungsgemäße Full-Scale-Bereichswahl sicherzustellen. • Wählen Sie 5½ Stellen. • Nullen Sie den Testleitungswiderstand für 2–Draht-Ohm-Messungen, und um jeglichen Verbindungs-Offset für DC-Spannungsmessungen zu beseitigen. U3402A Benutzer- und Servicehandbuch...
  • Seite 126 Spezifikationen und Eigenschaften U3402A Benutzer- und Servicehandbuch...
  • Seite 127 Oder besuchen Sie Agilent im Internet: www.agilent.com/find/assist Änderungen der Produktspezifikationen und- beschreibungen in diesem Dokument vorbehalten. Die aktuellen Versionen unserer Dokumente werden stets auf der Agilent Website bereitgestellt. © Agilent Technologies, Inc. 2009, 2012 Gedruckt in Malaysia Dritte Ausgabe, 4. Mai 2012 U3402-90004 Agilent Technologies...

Inhaltsverzeichnis
