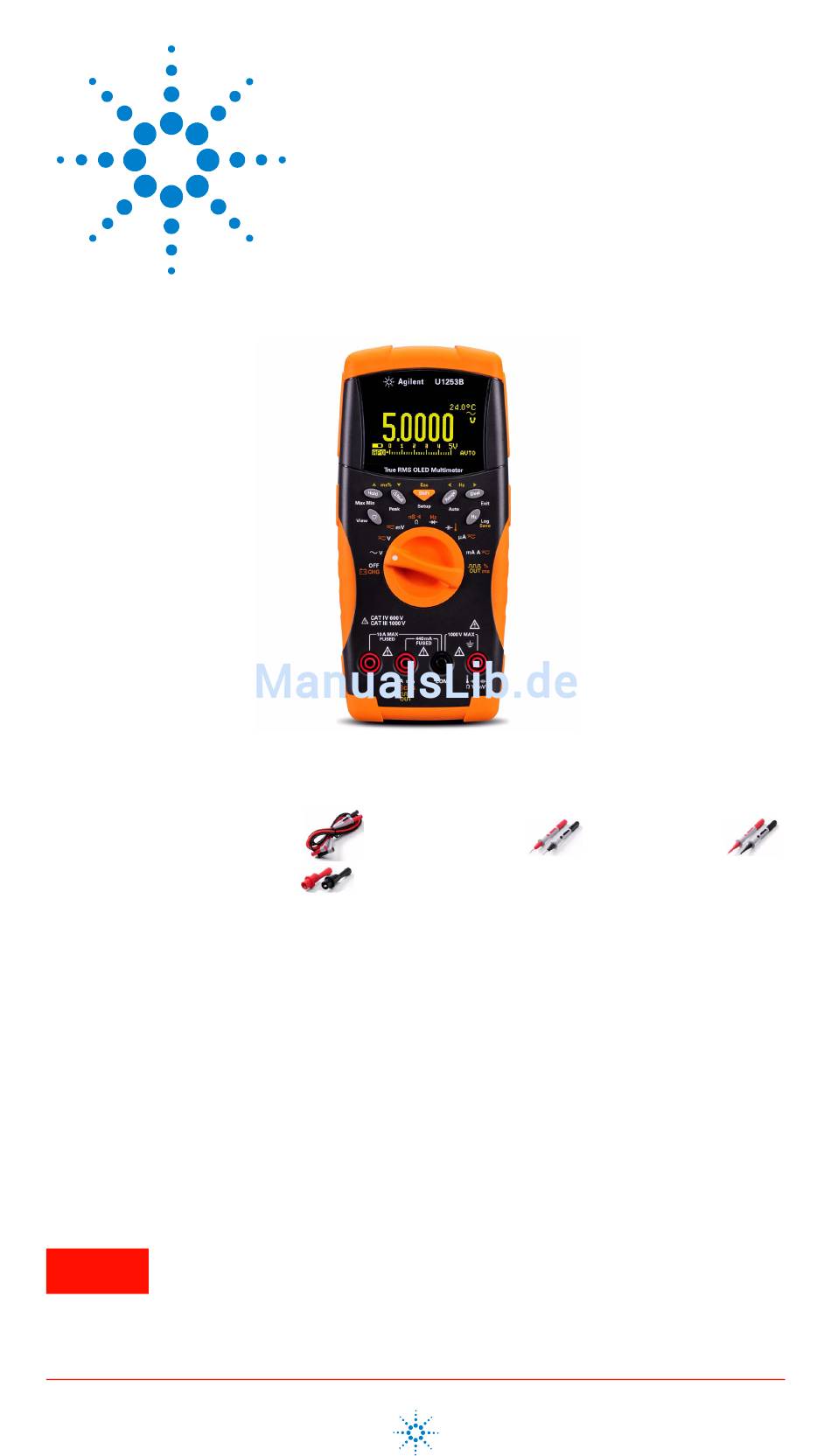

Folgende Komponenten werden mit Ihrem Multimeter mitgeliefert:
✔
Silizium-Testleitungen
und Abgreifklemmen
✔
Gedrucktes Schnellstarthandbuch
✔
Akku 7,2 V
✔
Stromkabel und Wechselstromadapter
✔
Zertifikat für die Kalibrierung
Wenn etwas fehlt oder beschädigt sein sollte, wenden Sie sich an das
nächste Agilent Sales Office.
Weitere Informationen finden Sie im Benutzer-und Servicehandbuch für das
True RMS-OLED-Multimeter Agilent U1253B auf der Agilent Website
(www.agilent.com/find/handheld-tools).
Stellen Sie vor jeder Messung sicher, dass Sie die
WARNUNG
richtigen Anschlüsse verwenden. Um eine Beschädigung
des Geräts zu vermeiden, überschreiten Sie nicht die
Eingangsbeschränkung.
Agilent U1253B True RMS
OLED-Multimeter
Schnellstarthandbuch
, 19-mm-Sonden
Agilent Technologies
, 4-mm-Sonden
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Agilent Technologies U1253B True RMS
Inhaltszusammenfassung für Agilent Technologies U1253B True RMS
- Seite 1 Agilent U1253B True RMS OLED-Multimeter Schnellstarthandbuch Folgende Komponenten werden mit Ihrem Multimeter mitgeliefert: ✔ Silizium-Testleitungen , 19-mm-Sonden , 4-mm-Sonden und Abgreifklemmen ✔ Gedrucktes Schnellstarthandbuch ✔ Akku 7,2 V ✔ Stromkabel und Wechselstromadapter ✔ Zertifikat für die Kalibrierung Wenn etwas fehlt oder beschädigt sein sollte, wenden Sie sich an das nächste Agilent Sales Office.
-
Seite 2: Merkmale Und Funktionen
Merkmale und Funktionen Aktionen Schritte Verändert die OLED-Helligkeit Drücken Sie auf Friert den gemessenen Wert ein Drücken Sie auf Startet die Drücken Sie auf und halten die MIN|MAX|AVG|NOW-Aufzeichnung Taste > 1 Sek. gedrückt. Hebt den gemessenen Wert auf Drücken Sie auf Ändert den Messbereich. -
Seite 3: Durchführen Von Spannungsmessungen
Durchführen von Spannungsmessungen Messen der AC-Spannung 1 Richten Sie den Drehregler auf ein. Für die Modi drücken Sie , um sicherzustellen, dass die Anzeige zeigt. 2 Verbinden Sie die roten und schwarzen Messleitungen entsprechend mit den Eingabeanschlüssen V. mV (rot) und COM (schwarz). - Seite 4 Durchführen einer Stromstärkenmessung Messen der AC-Stromstärke 1 Stellen Sie den Drehregler auf oder . Drücken Sie auf , um sich zu vergewissern, dass angezeigt wird. 2 Verbinden Sie die roten und schwarzen Messleitungen entsprechend mit den Eingabeanschlüssen µA.mA (rot) und COM (schwarz) oder A (rot) und COM (schwarz) .
- Seite 5 Durchführen von Messwiderstands-, Leitfähigkeits-und Testdurchgangsmessungen SHIFT-TASTE DRÜCKEN Akustischer Durchgangs test DRÜCKEN SIE AUF SHIFT 1 Richten Sie den Drehregler auf ein. 2 Verbinden Sie die roten und schwarzen Messleitungen entsprechend Ω mit den Eingabeanschlüssen (rot) und COM (schwarz). 3 Testen Sie die Testpunkte (durch Parallelschalten des Widerstands), und lesen Sie die Anzeige.
- Seite 6 Durchführen von Kapazitäts-und Temperaturmessungen Kapazität 1 Richten Sie den Drehregler auf ein. 2 Verbinden Sie die roten und schwarzen Messleitungen entsprechend mit den Eingabeanschlüssen (rot) und COM (schwarz) . 3 Verbinden Sie die rote Testleitung mit dem positiven Eingangsanschluss des Kondensators und die schwarze Testleitung mit dem negativen Anschluss.
- Seite 7 Frequenz-und Frequenzzählermessungen Frequenzmessung Bei AC/DC-Spannungs-oder AC/DC-Stromstärkemessungen können Sie jederzeit durch Drücken auf Signalfrequenz messen. Frequenzzählermessung 1 Stellen Sie den Drehregler auf ein. 2 Drücken Sie , um die Frequenzzählerfunktion ( ) auszuwählen. Die Standard-Eingangssignalfrequenz wird durch 1 dividiert. Dies ermöglicht die Messung von Signalen mit einer maximalen Frequenz von 985 kHz.
- Seite 8 Rechteckwellenausgabe 1 Drehen Sie den Drehregler in die Position 2 Drücken Sie auf , um auf der Primäranzeige einen Arbeitszyklus (%) auszuwählen. 3 Die Standard-Rechteckwellenfrequenz beträgt 600 Hz (Sekundäranzeige) und 50% des Arbeitszyklus (Primäranzeige). 4 Drücken Sie auf oder , um zwischen den verfügbaren Frequenzen zu wechseln (28 Frequenzen stehen zur Auswahl).
-
Seite 9: Sicherheitshinweise
