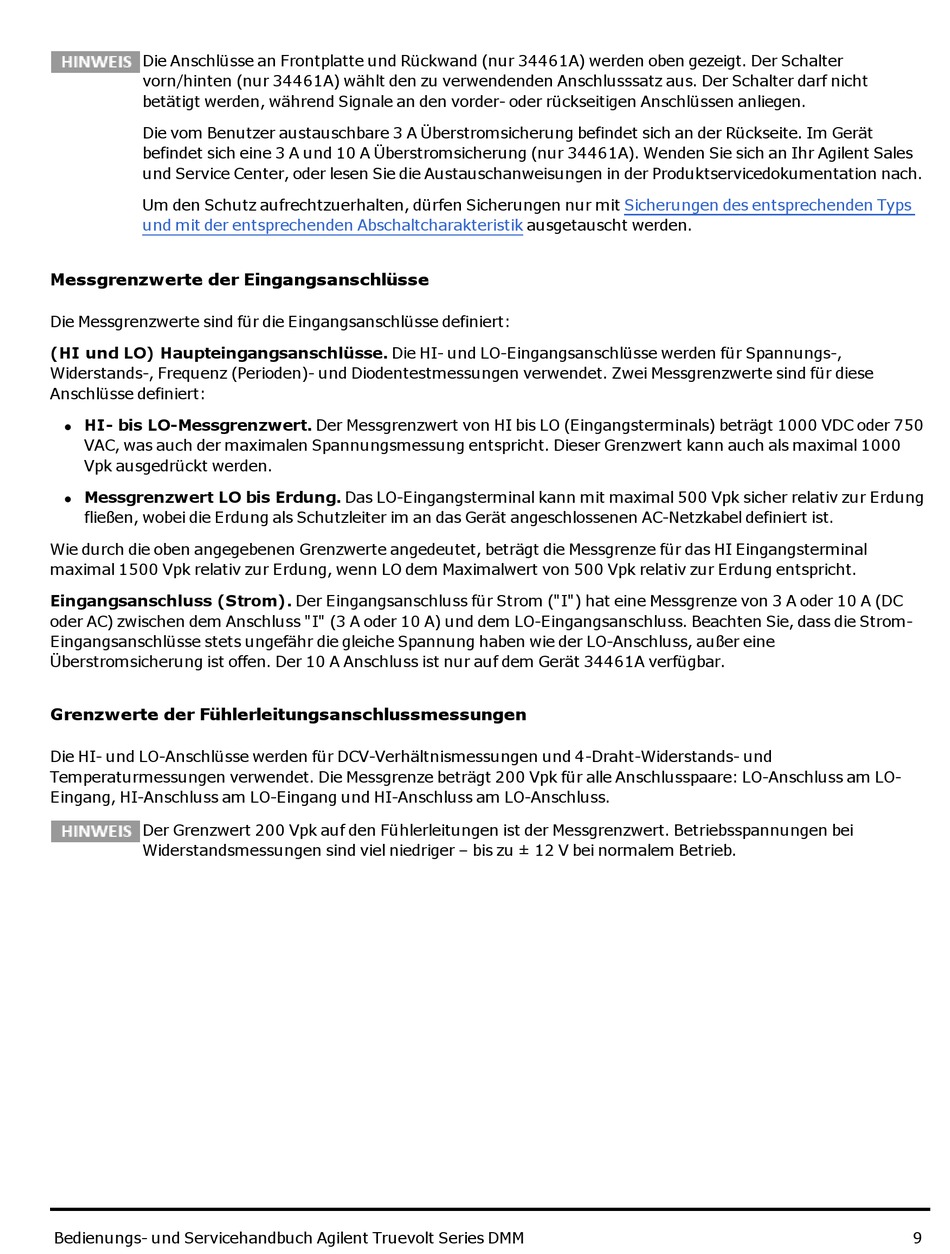

Die Anschlüsse an Frontplatte und Rückwand (nur 34461A) werden oben gezeigt. Der Schalter
vorn/hinten (nur 34461A) wählt den zu verwendenden Anschlusssatz aus. Der Schalter darf nicht
betätigt werden, während Signale an den vorder- oder rückseitigen Anschlüssen anliegen.
Die vom Benutzer austauschbare 3 A Überstromsicherung befindet sich an der Rückseite. Im Gerät
befindet sich eine 3 A und 10 A Überstromsicherung (nur 34461A). Wenden Sie sich an Ihr Agilent Sales
und Service Center, oder lesen Sie die Austauschanweisungen in der Produktservicedokumentation nach.
Um den Schutz aufrechtzuerhalten, dürfen Sicherungen nur mit
und mit der entsprechenden Abschaltcharakteristik
Messgrenzwerte der Eingangsanschlüsse
Die Messgrenzwerte sind für die Eingangsanschlüsse definiert:
(HI und LO) Haupteingangsanschlüsse. Die HI- und LO-Eingangsanschlüsse werden für Spannungs-,
Widerstands-, Frequenz (Perioden)- und Diodentestmessungen verwendet. Zwei Messgrenzwerte sind für diese
Anschlüsse definiert:
HI- bis LO-Messgrenzwert. Der Messgrenzwert von HI bis LO (Eingangsterminals) beträgt 1000 VDC oder 750
l
VAC, was auch der maximalen Spannungsmessung entspricht. Dieser Grenzwert kann auch als maximal 1000
Vpk ausgedrückt werden.
Messgrenzwert LO bis Erdung. Das LO-Eingangsterminal kann mit maximal 500 Vpk sicher relativ zur Erdung
l
fließen, wobei die Erdung als Schutzleiter im an das Gerät angeschlossenen AC-Netzkabel definiert ist.
Wie durch die oben angegebenen Grenzwerte angedeutet, beträgt die Messgrenze für das HI Eingangsterminal
maximal 1500 Vpk relativ zur Erdung, wenn LO dem Maximalwert von 500 Vpk relativ zur Erdung entspricht.
Eingangsanschluss (Strom). Der Eingangsanschluss für Strom ("I") hat eine Messgrenze von 3 A oder 10 A (DC
oder AC) zwischen dem Anschluss "I" (3 A oder 10 A) und dem LO-Eingangsanschluss. Beachten Sie, dass die Strom-
Eingangsanschlüsse stets ungefähr die gleiche Spannung haben wie der LO-Anschluss, außer eine
Überstromsicherung ist offen. Der 10 A Anschluss ist nur auf dem Gerät 34461A verfügbar.
Grenzwerte der Fühlerleitungsanschlussmessungen
Die HI- und LO-Anschlüsse werden für DCV-Verhältnismessungen und 4-Draht-Widerstands- und
Temperaturmessungen verwendet. Die Messgrenze beträgt 200 Vpk für alle Anschlusspaare: LO-Anschluss am LO-
Eingang, HI-Anschluss am LO-Eingang und HI-Anschluss am LO-Anschluss.
Der Grenzwert 200 Vpk auf den Fühlerleitungen ist der Messgrenzwert. Betriebsspannungen bei
Widerstandsmessungen sind viel niedriger – bis zu ± 12 V bei normalem Betrieb.
