Inhaltszusammenfassung für Agilent Technologies U1251A

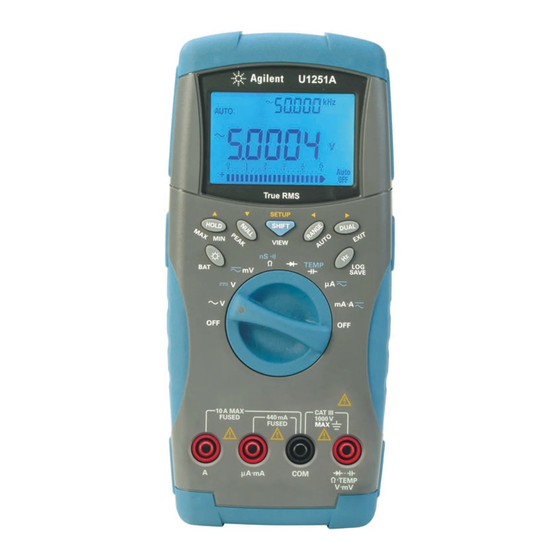

- Seite 1 Agilent U1251A und U1252A Digitales Handmultimeter Benutzer- und Servicehandbuch Agilent Technologies...
- Seite 2 Ankündigung geändert lich kommerzieller Computersoftware oder Com- mung und schriftliche Einwilligung von werden. Darüber hinaus übernimmt putersoftware-Dokumentation). Agilent Technologies, Inc. gemäß der Urhe- Agilent im gesetzlich maximal zuläs- berrechtsgesetzgebung in den USA und Sicherheitshinweise sigen Rahmen keine Garantien, weder international reproduziert werden.
-
Seite 3: Sicherheitsinformationen
• Verwenden Sie das Messgerät nicht, wenn die Batteriefachabdeckung oder ein Teil davon fehlt oder nicht fest sitzt. • Ersetzen Sie die Batterie sobald die Anzeige des Batteriestatus auf dem Bildschirm blinkt. Dadurch werden falsche Messungen vermieden, die möglicherweise zu einem Stromschlag oder zu einer Verletzung führen können. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 4 • Ersetzen Sie keine Teile oder ändern Sie die Geräte, um die Gefahr von zusätzlichen Schocks zu vermeiden. Geben Sie das Produkt zur Wartung und zur Reparatur zurück an Agilent Technologies Sales und das Service Office, um sicherzustellen, dass die Sicherheitsmerkmale erhalten bleiben.
-
Seite 5: Sicherheitssymbole
Sicherheitssymbole Kategorie III 1000 V Überspannungsschutz CAT III 1000 V Kategorie IV 600 V Überspannungsschutz CAT IV 600 V Doppelisolierung Erdung Vorsicht, Gefahr (Einzelheiten finden Sie im Benutzer- und Servicehandbuch.) Vorsicht, stromschlagrisiko Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 6: Vorschriftsmäßige Kennzeichnung
Spektrum-Kontrollorganisation Australiens. Damit steht es in Übereinstimmung mit den EMC Rahmenbedingungen des Radionachrichtengesetz von 1992. Dieses Produkt erfüllt die WEEE Direktive (2002/96/EC) der Kennzeichnungsbestimmungen. Das angebrachte Produktetikett zeigt an, dass man dieses elektrische/elektronische Produkt nicht in den Hausmüll werfen darf. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 7 30-Jan-09 Tay Eng Su Date Quality Manager For further information, please contact your local Agilent Technologies sales office, agent or distributor, or Agilent Technologies Deutschland GmbH, Herrenberger Straße 130, 71034 Böblingen, Germany. Template: A5971-5302-2, Rev. E.00 U1252A SERIES DoC Revision B...
- Seite 8 This ISM device complies with Australian/New Zealand AS/NZS CISPR11:2004 Supplementary Information: U1251A is provided with 9Vdc non-rechargeable battery, without AC power adaptor. U1252A is provided with 9Vdc rechargeable battery, with AC power adaptor (U1170A). IEC/EN61000-4-4, -4-5, -4-6, -4-11 are applicable for the AC power adaptor configuration for model U1252A.
-
Seite 9: Inhaltsverzeichnis
Inhalt Zum Kennenlernen Einführung zu den digitalen Handmultimetern Agilent U1251A und U1252A Einstellen des Neigungsständers Das vordere Bedienfeld auf einen Blick Der Drehregler auf einen Blick Das Tastenfeld auf einen Blick Die Anzeige auf einen Blick Anzeigeauswahl durch Hz-Taste Anzeigeauswahl durch Dual-Taste Anzeigeauswahl durch SHIFT-Taste Die Anschlüsse auf einen Blick... - Seite 10 Einstellung der Temperatureinheit Einstellung des automatischen Energiesparmodus Einstellung der %-Skalenausgabe Einstellung der Signaltonfrequenz Einstellung des Hintergrundbeleuchtungs-Timers Einstellung der Baudrate Einstellung der Paritätsprüfung Einstellung des Datenbits Einstellung des Echomodus Einstellung des Druckmodus Rücksetzen auf die Standardwerkseinstellungen Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 11 Test der Ladeanschlusswarnung Überlegungen zum Test Eingangsverbindungen Leistungsüberprüfungstests Kalibrierungssicherheit Entsichern des Instruments zur Kalibrierung Kalibrierungsprozess Verwendung des vorderen Bedienfelds für Einstellungen Überlegungen zu Einstellungen Gültige Einstellungseingabewerte Einstellungsverfahren Beenden der Einstellung So lesen Sie die Kalibrierungszahl Kalibrierungsfehler Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 12 Inhalt Spezifikationen DC-Spezifikationen U1251A AC-Spezifikationen U1252A AC-Spezifikationen U1252A AC+DC-Spezifikationen Temperatur- und Kapazitätsspezifikationen U1251A & U1252A Frequenzspezifikationen(1) Betriebsspezifikationen Allgemeine Spezifikationen Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 13: Zum Kennenlernen
Agilent U1251A und U1252A Digitales Handmultimeter Benutzer- und Servicehandbuch Zum Kennenlernen Einführung zu den digitalen Handmultimetern Agilent U1251A und U1252A Einstellen des Neigungsständers Das vordere Bedienfeld auf einen Blick Der Drehregler auf einen Blick Das Tastenfeld auf einen Blick Die Anzeige auf einen Blick... -
Seite 14: Einführung Zu Den Digitalen Handmultimetern Agilent U1251A Und U1252A
• Akku mit integrierter Ladefunktion (nur U1252A) • Umgebungstemperatur auf zweiter Anzeige • Akkukapazitätsanzeige • Blaue LED-Hintergrundbeleuchtung • Widerstandsmessung bis zu 50 MΩ (für U1251A) und 500 MΩ (für U1252A) • Leitfähigkeitsmessung von 0,01 nS (100GΩ) 50 nS • Kapazitätsmessung bis zu 100 mF •... -
Seite 15: Einstellen Des Neigungsständers
Um das Messgerät in einer Position von 30 aufzustellen, biegen Sie die Spitze des Ständers so, dass sie parallel zum Boden ist, bevor Sie den Ständer maximal ausziehen. IR-USB-Kabel Zum PC (Host) Ständer für eine Neigung von 30 º Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 16 Dann drehen Sie den Ständer um, sodass die Innen- seite des Ständers der Rückseite des Messgeräts gegenüberliegt. Drücken Sie den Ständer jetzt in das Scharnier. Beachten Sie die Darstellung der Schritte in den nachstehenden Abbildun- gen. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 17: Das Vordere Bedienfeld Auf Einen Blick
Zum Kennenlernen Das vordere Bedienfeld auf einen Blick Anzeige Tastenfeld Drehregler Anschlüsse Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 18: Der Drehregler Auf Einen Blick
Widerstand (Ω), Durchgang und Leitfähigkeit ( nS ) Frequenzzähler [nur U1252A] oder Diode Kapazität oder Temperatur DC µA und AC µA DC mA, DC-Stromstärke, AC mA oder AC-Stromstärke Rechteckwellenausgabe, Arbeitszyklus oder Impulsbreiten- ausgabe [für U1252A] und AUS [für U1251A] Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 19: Das Tastenfeld Auf Einen Blick
Wert als Referenz- aktiviert den 1-ms-Spitzenwert-Haltemodus. wert, der von den nachfolgenden Messungen abgezo- Drücken Sie , um zwischen den Max- und gen wird. Drücken Sie erneut, um den relativen Wert Min-Spitzenwerten zu wechseln. anzuzeigen, der gespeichert wurde. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 20 Arbeitszyklusmessung drücken Sie , um die Triggerneigung auf positiv oder negativ umzuschalten. Wenn sich das Messgerät im Spitzenwert- oder dynamischen Aufzeichnungsmodus befindet, drücken Sie , um den 1-ms-Spitzenwert-Hal- temodus bzw. den dynamischen Aufzeichnungsmodus neu zu starten. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 21: Die Anzeige Auf Einen Blick
Nur verfügbar bei U1252A. 3 Nur für U1252A: Wenn der Drehregler sich in der Rechteck- wellenausgabeposition befindet, drücken Sie nur die Tasten DUAL, RANGE und HOLD, oder drehen Sie den Drehregler in eine andere Position. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 22 TRIG MAXMINAVG Dynamischer Aufzeichnungsmodus: Aktueller Wert auf Primäranzeige Dynamischer Aufzeichnungsmodus: Maximaler Wert auf Primäranzeige Dynamischer Aufzeichnungsmodus: Minimaler Wert auf Primäranzeige Dynamischer Aufzeichnungsmodus: Durchschnittswert auf Primäranzeige 1-ms-Spitzenwert-Haltemodus: Positiver Spitzenwert auf Primäranzeige 1-ms-Spitzenwert-Haltemodus: Negativer Spitzenwert auf Primäranzeige Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 23 Widerstandseinheiten: Ω, kΩ, MΩ MkΩ Leitfähigkeitseinheit Spannungseinheiten: mV, V µmA Stromstärkeeinheiten: µA, mA, A Arbeitszyklusmessung Impulsbreiteeinheit µmnF Kapazitätseinheiten: nF, µF, mF ºC Celsius-Temperatureinheit ºF Fahrenheit-Temperatureinheit Prozentskalenausgabe proportional zu DC 0–20 mA Prozentskalenausgabe proportional zu DC 4–20 mA Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 24 Arbeitszyklus und Impulsbreite während Spannungs- oder Stromstärkenmessung auf der Primäranzeige angezeigt werden, stellt die Säulendiagrammanzeige den Spannungs- oder Stromstär- kenwert dar. Wenn 4–20 mA%-Skala oder 0–20 mA%-Skala auf der Primäranzeige angezeigt werden, stellt die Säulendiagrammanzeige den Stromstärkenwert dar. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 25: Anzeigeauswahl Durch Hz-Taste
Die Frequenzmessung unterstützt das Erkennen harmonischer Ströme in neutralen Leitern und bestimmt, ob diese neutralen Ströme das Resultat unsymmetrischer Phasen oder nicht-linea- rer Lasten sind. Durch Drücken von wird der Frequenz- messungsmodus für Stromstärke- oder Spannungsmessungen Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 26 Arbeitszyklus (%) Frequenz (Hz) DC mV (DC-Spannung) Impulsbreite (ms) Arbeitszyklus (%) Frequenz (Hz) AC + DC mV (AC + DC-Spannung) Impulsbreite (ms) Arbeitszyklus (%) Frequenz (Hz) AC µA (AC-Stromstärke) Impulsbreite (ms) [für U1252A] Arbeitszyklus (%) Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 27: Anzeigeauswahl Durch Dual-Taste
Division durch 100 [für U1252A] Anzeigeauswahl durch Dual-Taste Drücken Sie , um verschiedene Kombinationen der Kom- binationsanzeige auszuwählen. Die normale Einzelanzeige wird wieder aufgenommen, wenn Sie länger als 1 Sekunde drücken und halten. Siehe nachste- hende Tabelle. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 28 AC mV Umgebungstemperatur°C oder °F DC mV [1] Messwert von dBm oder dBV hängt von der letzten Prüfung von AC V ab. HINWEIS Ist die letzte Prüfung dBV, verbleibt die folgende Anzeige auch in dBV. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 29 AC + DC mA AC mA [für U1252A] AC + DC mA DC mA Umgebungstemperatur°C oder °F AC + DC mA DC A Hz (DC-Kopplung) (DC-Stromstärke) DC A AC A Umgebungstemperatur°C oder °F DC A Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 30: Anzeigeauswahl Durch Shift-Taste
(im Kombinationsanzeigemodus) dBV (im Kombinationsanzeigemodus) DC V für U1251A für U1252A DC V (AC + DC-Spannung) AC V AC + DC V für U1252A DC mV (AC + DC-Spannung) AC mV AC + DC mV Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 31 AC + DC A [für U1252A] Rechteckwellenausgabe für Arbeitszyklus (%) Impulsbreite (ms) U1252A HINWEIS 1. Drücken Sie zum Wechsel zwischen dBm- und dBV-Messung. Halten Sie länger als 1 Sekunde gedrückt, um zur AC V-Mes- sung zurück zu wechseln. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 32: Die Anschlüsse Auf Einen Blick
1000 V R.M.S. für Kurzschluss <0,3 A Ω µA . mA 440 mA / 1000 V 30 kA flink 11 A / 1000 V 30 kA flink für U1252A 440 mA / 1000 V flink Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 33: Das Hintere Bedienfeld Auf Einen Blick
Zum Kennenlernen Das hintere Bedienfeld auf einen Blick IR-Kommunika- tionsanschluss Testsonden- halter Batterie- abdeckung Abbildung 2 Hinteres Bedienfeld von U1252A Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 34 Zum Kennenlernen Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 35: Messungen Vornehmen
Agilent U1251A und U1252A Digitales Handmultimeter Benutzer- und Servicehandbuch Messungen vornehmen Messen der Spannung Messen der AC-Spannung Messen der DC-Spannung Messen der Stromstärke µA & mA (Messung) Prozentuale Skalierung von 4–20 mA A-Messung Frequenzzähler Zähler Messwiderstand, Leitfähigkeit und Testdurchgang Testen von Dioden Messen der Temperatur Warnmeldungen und Warnungen während der Messung... -
Seite 36: Messen Der Spannung
2 Verbinden Sie die roten und schwarzen Messleitungen ent- sprechend zu den Eingabeanschlüssen V.mV und COM. 3 Drücken Sie alternativ , um die Frequenz auf der Sekundäranzeige anzuzeigen. 4 Testen Sie die Testpunkte und lesen Sie die Anzeige. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 37 Messungen vornehmen 2 Abbildung 3 Messen der AC-Spannung Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 38: Messen Der Dc-Spannung
Messen der DC-Spannung 1 Stellen Sie den Drehregler auf 2 Verbinden Sie die roten und schwarzen Messleitungen ent- sprechend mit den Eingabeanschlüssen V.mV und COM. 3 Testen Sie die Testpunkte und lesen Sie die Anzeige. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 39: Messen Der Stromstärke
2 Verbinden Sie die roten und schwarzen Messleitungen ent- sprechend mit den Eingabeanschlüssen µA.mA und COM. 3 Testen Sie Testpunkte hintereinander innerhalb des Schalt- kreises und lesen Sie die Anzeige. Messen der µA- und mA-Stromstärke Abbildung 5 Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 40: Prozentuale Skalierung Von 4-20 Ma
0-20 mA ist wie folgt in zwei Bereiche eingerichtet: % (0–20 oder 4–20 mA) Immer automatische DC mA Automatische oder manuelle Bereichsauswahl Bereichsauswahl 999,99% 50 mA, 500 mA 9999,9% Abbildung 6 Messen der Skalierung von 4-20 mA Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 41: A-Messung
1 Richten Sie den Drehregler auf ein. 2 Verbinden Sie die roten und schwarzen Messleitungen ent- sprechend mit den Eingabeanschlüssen A und COM. Das Messgerät wird automatisch zur A-Messung eingerichtet, wenn die rote Messleitung im A-Anschluss steckt. Abbildung 7 A-Messung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 42: Frequenzzähler Zähler
6 Das Signal liegt außerhalb der Spezifikation, wenn die Mess- werte nach Schritt 5 immer noch instabil sind. Während die Sekundäranzeige „-1-“ anzeigt, können Sie durch die Impulsbreite (ms), den Arbeitszyklus (%) und die Frequenz- messung (Hz) wechseln, indem Sie drücken. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 43 Messungen vornehmen 2 Abbildung 8 Messungsfrequenz Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 44: Messwiderstand, Leitfähigkeit Und Testdurchgang
2 Verbinden Sie die roten und schwarzen Messleitungen ent- sprechend mit den Eingabeanschlüssen Ω und COM . 3 Testen Sie die Testpunkte (durch Parallelschalten des Wider- stands), und lesen Sie die Anzeige. Abbildung 9 Messungswiderstand Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 45 Messungen vornehmen 2 4 Drücken Sie , um durch akustischen Durchgangstest, Leitfähigkeit und Widerstandstest, wie in Abbildung 10 dar- gestellt, zu wechseln. Akustischer Durchgangs- test Abbildung 10 Akustischer Durchgangstest, Leitfähigkeit und Widerstandstest Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 46 Leitfähigkeitsmessungen vereinfachen Messungen mit hohem Widerstand von aktuell 100 GΩ. Da Messungen bei hohem Wider- stand anfällig für Rauschen sind, können Sie Messungen bei durchschnittlichen Bedingungen im Modus für die dynamische Aufzeichnung aufzeichnen. Siehe Abbildung 17 auf Seite 59. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 47 Messungen vornehmen 2 Abbildung 11 Leitfähigkeitsmessung Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 48: Testen Von Dioden
• In der Diode liegt ein Kurzschluss vor, wenn das Gerät ungefähr 0 V in beiden Modi, Vorwärtsspannungsmodus und Sperrvorspannungsmodus, anzeigt, und das Gerät kontinuierlich piept. • Die Diode wird als offen betrachtet, wenn das Messgerät „OL“ im Vorwärtsspannungsmodus und im Sperrvorspan- nungsmodus anzeigt. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 49 Messungen vornehmen 2 Abbildung 12 Messen der Vorwärtsspannung einer Diode Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 50 2 Messungen vornehmen Abbildung 13 Messen der Sperrvorspannung einer Diode Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 51: Messen Der Kapazität
2 Verbinden Sie die roten und schwarzen Messleitungen ent- sprechend mit den Eingabeanschlüssen und COM. 3 Verwenden Sie die rote Messleitung auf dem positiven Anschluss des Kondensators und die schwarze Messleitung auf dem negativen Anschluss an. 4 Lesen Sie die Anzeige. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 52: Messen Der Temperatur
1 Stunde als Übertragungsadapter ohne Ausgleich mit minimaler Wärmeleitung. • Verwenden Sie für schnelle Messungen den Null-Grad-Aus- gleich, um die Temperaturänderung des Thermoelementsen- sors zu sehen. Der Null-Grad-Ausgleich hilft Ihnen sofort bei der Messung von relativen Temperaturen. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 53 3 Nachdem Sie eine konstante Messung erhalten haben, drü- cken Sie , um eine Messung als relative Referenz- temperatur festzulegen. 4 Berühren Sie die Messoberfläche mit der Thermoelement- sonde. 5 Lesen Sie die relative Temperatur von der Anzeige ab. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 54 2 Messungen vornehmen Drücken Sie Abbildung 14 Oberflächentemperaturmessung Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 55: Warnmeldungen Und Warnungen Während Der Messung
Das Gerät lässt ein Warnsignal ertönen, wenn die Testleitung in den A-Eingabeanschluss eingesteckt wurde, aber der Drehregler nicht an der entsprechenden mA.A-Position steht. Die Primär- anzeige zeigt blinkend „A-Err“ an, bis die Testleitung aus dem A-Eingangsanschluss entfernt wurde. Siehe Abbildung 15. Abbildung 15 Eingangsanschlusswarnung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 56: Ladeanschlusswarnung
-Anschluss ein Spannungsniveau von mehr als 5 V erkannt wird, und der Drehregler sich nicht in der entsprechen- den Position befindet. Die Primäranzeige zeigt blinkend „Ch.Err“ an, bis die Leitung vom Eingangsanschluss entfernt ist. Siehe Abbildung 16. Abbildung 16 Ladeanschlusswarnung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 57: Merkmale Und Funktionen
Agilent U1251A und U1252A Digitales Handmultimeter Benutzer- und Servicehandbuch Merkmale und Funktionen Dynamische Aufzeichnung Halten von Daten (Halten mit Auslöser) Halten aktualisieren NULL (Relative) Dezibelanzeige 1-ms-Spitzenwert-Haltemodus Datenprotokollierung Manuelle Protokollierung Intervall-Protokollierung Überprüfen der protokollierten Daten ProtokollansichtsmodusRechteckwellenausgabe (für U1252A) Remotekommunikation Dieses Kapitel enthält detaillierte Informationen zu den Merk- malen und Funktionen dieses Messgeräts. -
Seite 58: Dynamische Aufzeichnung
• Der Durchschnittswert ist der wahre Durchschnittswert von allen im dynamischen Aufzeichnungsmodus vorgenommenen Messungen. Wenn eine Überspannung aufgezeichnet wurde, wird die Durch- schnittsberechnungs-Funktion angehalten, und der Durchschnittswert ist „OL“ (Überspannung). ist im dynamischen Aufzeichnungs- modus deaktiviert. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 59: Merkmale Und Funktionen
MAX MIN Drücken Sie MAX MIN für >1 s oder drücken Sie für >1 s Drücken Sie MAX MIN Drücken Sie MAX MIN für >1 s oder drücken Sie für >1 s Abbildung 17 Dynamische Aufzeichnung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 60: Halten Von Daten (Halten Mit Auslöser)
TRIG blinkt, bevor der neue Wert auf der Anzeige aktualisiert wird. 3 Halten Sie oder länger als 1 Sekunde gedrückt, um diesen Modus zu beenden. Drücken Sie Drücken Sie Drücken Sie Abbildung 18 Datenhalten Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 61: Halten Aktualisieren
Der gehaltene Wert wird aktualisiert, bis der Messwert stabil ist. Dann blinkt das Symbol nicht mehr und wird nicht mehr beleuchtet, und ein Signalton macht den Benutzer darauf aufmerksam. Drücken Sie erneut auf , um diese Funktion zu deaktivieren. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 62 • Der gehaltene Wert wird für Widerstands- und Diodenmessungen nicht ak- tualisiert, wenn der Messwert sich im Status „OL“ (offener Status) befindet. • Der gehaltene Wert wird möglicherweise nicht aktualisiert, wenn die Messwerte keinen stabilen Status für alle Messungen erreichen. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 63: Null (Relative)
Anzeige auf null einzustellen. • In einer DC-Spannungsmessung beeinflusst der Wärmeeffekt die Genau- igkeit. Kürzen Sie die Testleitungen, und drücken Sie NULL, sobald der angezeigte Wert stabil ist, um die Anzeige auf null einzustellen. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 64 Merkmale und Funktionen Abbildung 20 NULL (relative) Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 65: Dezibelanzeige
, um zwischen den dBV- und dBm-Messungen zu wechseln. Die dBm- oder dBV-Messung kann unter der Position ACV ausgewählt wer- den. Die Auswahl dient als Referenz für andere Spannungsmessungen. 2 Drücken Sie länger als 1 Sekunde, um diesen Modus zu beenden. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 66 Merkmale und Funktionen Abbildung 21 dBm/dBV-Anzeigemodus Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 67: 1-Ms-Spitzenwert-Haltemodus
• Wenn Sie die Spitzenaufnahme erneut starten möchten, drücken Sie 3 Drücken Sie oder länger als 1 Sekunde, um die- sen Modus zu beenden. 4 Gemäß den Messungen in Abbildung 22 ist der Spitzenfaktor 2.5048/1.768 =1.416. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 68 Merkmale und Funktionen Abbildung 22 1-ms-Spitzenwert-Haltemodus Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 69: Datenprotokollierung
Protokollierungsindex werden angezeigt. Der Protokollierungsindex lässt die Sekundäran- zeige für 3 Sekunden blinken, bevor er zur normalen Anzeige zurückkehrt. 2 Drücken Sie wieder für den nächsten Wert, der im Speicher abgelegt werden soll. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 70 HINWEIS Einträge. Wenn die 100 Einträge vorliegen, wird „FULL“ auf der Sekundär- anzeige angegeben, wie in Abbildung 24 dargestellt. Abbildung 24 Volles Protokoll 3 Drücken Sie länger als 1 Sekunde, um diesen Modus zu beenden. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 71: Intervall-Protokollierung
Einträge. Wenn die 200 Einträge vorliegen, wird „FULL“ auf der Sekundär- anzeige angegeben. 2 Drücken Sie länger als 1 Sekunde, um diesen Modus zu beenden. Wenn die Intervall-Protokollierung (automatisch) aktiviert ist, werden alle HINWEIS Tastenfeldoperationen außer die LOG-Funktion deaktiviert. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 72 Merkmale und Funktionen Abbildung 25 Intervall-Protokollierungsmodus (automatisch) Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 73: Überprüfen Der Protokollierten Daten
5 Drücken Sie länger als 1 Sekunde, um den Modus zu beenden. Während der Datenüberprüfung entweder im manuellen Proto- kollierungsmodus oder im Intervall-Protokollierungsmodus, drücken Sie die Taste länger als eine Sekunde, um alle jeweiligen Protokollierungseinträge zu löschen. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 74: Protokollansichtsmodusrechteckwellenausgabe (Für U1252A)
Merkmale und Funktionen Abbildung 26 ProtokollansichtsmodusRechteckwellenausgabe (für U1252A) Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 75: Protokollansichtsmodusrechteckwellenausgabe (Für U1252A)
4 Drücken Sie oder , um den Arbeitszyklus anzupas- sen. Der Arbeitszyklus kann für 256 Schritte eingerichtet werden, und jeder Schritt beträgt 0.390625%. Die Anzeige gibt nur die beste Auflösung mit 0.001% an. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 76 , um die Impulsbreite anzupassen. Die Impulsbreite kann für 256 Schritte eingerichtet werden, und jeder Schritt besteht aus 1/ (256 x Frequenz). Der Anzei- gebereich passt sich automatisch innerhalb des Bereichs von 9.9999∼9999.9 ms an. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 77 Merkmale und Funktionen Abbildung 28 Arbeitszyklusanpassung für Rechteckwellenausgabe Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 78 Merkmale und Funktionen Abbildung 29 Impulsbreitenanpassung für Rechteckwellen Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 79: Remotekommunikation
Das hierfür notwendige Zubehör ist die USB-RS232- Option zusammen mit der Anwendungssoftware auf der Begleit-CD. Lesen Sie das Thema „Agilent GUI Software Helpfile“ auf der CD, um weitere Anweisungen zum Durchführen der Remote- kommunikation zwischen PC und Messgerät zu erhalten. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 80 Merkmale und Funktionen Zum PC-USB Abbildung 30 Kabelverbindung für die Remotekommunikation Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 81: Ändern Der Standardwerkseinstellung
Agilent U1251A und U1252A Digitales Handmultimeter Benutzer- und Servicehandbuch Ändern der Standardwerkseinstellung Auswahl des Einrichtungsmodus Einstellung des Datenprotokollierungsmodus Einstellung der Thermoelementtypen (für U1252A) Einstellung der Referenzimpedanz für dBm-Messung Einstellung der Mindestfrequenzmessung Einstellung der Temperatureinheit Einstellung des automatischen Energiesparmodus Einstellung der %-Skalenausgabe... -
Seite 82: Auswahl Des Einrichtungsmodus
Optionen finden Sie in Tabelle 3, „Verfügbare Einstellungs- optionen im Einrichtungsmodus“. 3. Drücken Sie , um Änderungen zu speichern. Diese Para- meter verbleiben im permanenten Speicher. 4. Drücken Sie länger als 1 Sekunde, um den Einrich- tungsmodus zu beenden. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 83 En, Odd, nOnE Stellt eine gerade, eine ungerade oder keine Pari- nOnE Paritätsprüfung tätsprüfung für die Remotekommunikation ein (Fernsteuerung über den PC) dAtAb 7-bit, 8-bit Stellt die Datenbitlänge für die Remotekommuni- 8-bit Datenbits kation ein (Fernsteuerung über den PC) Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 84 Einrichtungsmodus gesetzt wurde. 2. Für die Menüelemente d-LoG und rEF drücken Sie , um die einzustellende Ziffer auszuwählen. 3. Der Thermoelementtyp J gilt für U1252A. 4. Um das Menüelement tEMP anzuzeigen, drücken Sie länger als 1 Sekunde. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 85 2. Stellen Sie den Änderungszähler im Bereich von 100~1000 ein, um den Modus „Halten Aktualisieren“ zu aktivieren (automatischer Auslöser). Wenn die Änderung von Messwer- ten die Einstellung des Änderungszählers übersteigt, ist „Halten aktualisieren“ auslösebereit. Abbildung 31 Einrichtung von Daten halten/Halten aktualisieren Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 86: Einstellung Des Datenprotokollierungsmodus
2. Legen Sie das Intervall im Bereich von 0001~9999 Sekunden fest, um den (automatischen) Intervall-Datenprotokollie- rungsmodus zu aktivieren. 3. Drücken Sie oder , um zwischen der Einrichtung von manueller und Intervall-Datenprotokollierung zu wechseln. Abbildung 32 Einrichtung der Datenprotokollierung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 87: Einstellung Der Thermoelementtypen (Für U1252A)
Einstellung der Thermoelementtypen (für U1252A) Die Thermoelementsensortypen können unter den J- und K-Typen ausgewählt werden. Standardtyp ist der K-Typ. Drü- cken Sie oder , um zwischen J- und K-Typ zu wechseln. Abbildung 33 Einrichtung des Thermoelementtyps Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 88: Einstellung Der Referenzimpedanz Für Dbm-Messung
Ändern der Standardwerkseinstellung Einstellung der Referenzimpedanz für dBm-Messung Die Referenzimpedanz kann im Bereich von 1 bis 9999 W einge- stellt werden. Der Standardwert ist 50 W. Abbildung 34 Einrichtung der Referenzimpedanz für dBm-Messung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 89: Einstellung Der Mindestfrequenzmessung
Einstellung der Mindestfrequenzmessung Die Einrichtung der Mindestfrequenzmessung beeinflusst die Messrate für Frequenz, Arbeitszyklus und Impulsbreite. Die in den allgemeinen Spezifikationen definierte typische Messrate basiert auf der Mindestfrequenz von 1 Hz. Abbildung 35 Einrichtung der Mindestfrequenz Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 90: Einstellung Der Temperatureinheit
• Einzelanzeige nur für Celsius (°C auf Primäranzeige) • Kombinationsanzeige für Celsius-Fahrenheit (d-CF) und Fah- renheit-Celsius (d-FC). Wechsel zwischen Primäranzeige und Sekundäranzeige ist möglich durch HINWEIS Drücken von • Einzelanzeige nur für Fahrenheit (°F auf Primäranzeige) Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 91 Ändern der Standardwerkseinstellung Abbildung 36 Einrichtung der Temperatureinheit Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 92: Einstellung Des Automatischen Energiesparmodus
• Der Timer für APF (Auto Power OFF) kann im Bereich von 1~99 Minuten eingestellt werden. Um das Messgerät nach der automatischen Abschaltung zu aktivieren, drehen Sie den Drehregler in die Position OFF und wieder zurück. • „OFF“ deaktiviert APF. wird während folgender Mes- sungen angezeigt. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 93 Ändern der Standardwerkseinstellung Abbildung 37 Einrichtung des automatischen Energiesparmodus Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 94: Einstellung Der %-Skalenausgabe
%-Skalenausgabe – 4-20 mA oder 0-20 mA pro- portional zu 0~100%. Die 25%-Skalenausgabe stellt DC 8 mA bei 4-20 mA und DC 5 mA bei 0-20 mA dar. Abbildung 38 Einrichtung der %-Skalenausgabe Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 95: Einstellung Der Signaltonfrequenz
Ändern der Standardwerkseinstellung Einstellung der Signaltonfrequenz • Die Signaltonfrequenz kann auf 2400, 1200, 600 oder 300 Hz eingestellt werden. „OFF“ deaktiviert den Signalton. Abbildung 39 Einrichtung der Signaltonfrequenz Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 96: Einstellung Des Hintergrundbeleuchtungs-Timers
Einstellung des Hintergrundbeleuchtungs-Timers • Der Timer kann im Bereich von 1~99 Sekunden eingestellt werden. Die Hintergrundbeleuchtung wird nach dem einge- stellten Zeitraum automatisch ausgeschaltet. • „0FF“ deaktiviert das autom. Ausschalten der Beleuchtung. Abbildung 40 Einrichtung des Hintergrundbeleuchtungs-Timers Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 97: Einstellung Der Baudrate
Ändern der Standardwerkseinstellung Einstellung der Baudrate Die Baudrate wird für die Fernsteuerung gewählt. Verfügbare Einstellungen sind 2400, 4800, 9600 und 19200 Hz. Abbildung 41 Einrichtung der Baudrate für die Fernsteuerung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 98: Einstellung Der Paritätsprüfung
Ändern der Standardwerkseinstellung Einstellung der Paritätsprüfung Die Paritätsprüfung wird für die Fernsteuerung gewählt. Mögli- che Einstellungen sind kein, gerades oder ungerades Bit. Abbildung 42 Einrichtung der Paritätsprüfung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 99: Einstellung Des Datenbits
Ändern der Standardwerkseinstellung Einstellung des Datenbits Das Datenbit wird für die Fernsteuerung gewählt. Es kann auf 8 oder 7 Bit eingestellt werden. Abbildung 43 Einrichtung des Datenbits für die Fernsteuerung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 100: Einstellung Des Echomodus
Ändern der Standardwerkseinstellung Einstellung des Echomodus • Echo ON aktiviert die Rückgabe von Zeichen an den PC bei der Remotekommunikation. • Echo OFF deaktiviert den Echomodus. Abbildung 44 Einrichtung des Echomodus für die Fernsteuerung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 101: Einstellung Des Druckmodus
PC nach Abschluss des Messzyklus. In diesem Modus sendet das Messgerät automatisch fortlaufend die neuesten Daten an den Host, akzeptiert von ihm jedoch keine Befehle. blinkt während des Druckvorgangs. Abbildung 45 Einrichtung des Druckmodus für die Fernsteuerung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 102: Rücksetzen Auf Die Standardwerkseinstellungen
1 Sekunde, um das Gerät mit Ausnahme der Temperatureinstellung auf die Standard- werkseinstellungen zurückzusetzen. • Nach der Rücksetzung folgt automatisch der Wechsel vom Menüelement Reset zum Menüelement Refresh Hold. Abbildung 46 Einrichtung des Rücksetzens Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 103: Wartung
Agilent U1251A und U1252A Digitales Handmultimeter Benutzer- und Servicehandbuch Wartung Einführung Allgemeine Wartung Batterieaustausch Laden des Akkus Sicherungsaustausch Fehlerbehebung Dieses Kapitel unterstützt Sie, wenn Sie bei einem ausgefalle- nen digitalen Handmultimeter eine Fehlerbehebung durchfüh- ren. Agilent Technologies... -
Seite 104: Einführung
Anschlüssen angesammelt hat. 3 Wischen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel ab – verwenden Sie keine Scheuer- oder Lösungsmittel. Reinigen Sie die Kontakte jedes Anschlusses mit einem sauberen, alkoholgetränkten Watte- tupfer. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 105: Batterieaustausch
Wenn Ihr Messgerät über einen Akku verfügt, schlagen Sie bitte unter „Laden des Akkus“ nach. Führen Sie den Batterieaus- tausch wie folgt durch: 1 Lösen Sie am hinteren Bedienfeld die Schraube der Batte- riefachabdeckung von der Position LOCK zu OPEN (entgegen dem Uhrzeigersinn). Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 106 3 Heben Sie die Batteriefachabdeckung ab. 4 Tauschen Sie die Batterie aus. 5 Gehen Sie umgekehrt vor, um die Batteriefachabdeckung wie- der anzubringen. Liste der kompatiblen Batterien für das Agilent U1251A: HINWEIS • Nicht aufladbare 9-V-Alkaline-Batterie (ANSI/NEDA 1604A oder IEC 6LR61) •...
-
Seite 107: Laden Des Akkus
Drücken Sie die Taste SHIFT, um das Laden des Akkus zu starten, oder das Messgerät startet nach Anwendung der 24V-Versorgung automatisch den Selbsttest. Laden Sie den Akku nicht, wenn seine Kapazität über 90% liegt. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 108 Wartung Bedingung Akkuspannung Prozentsatz proportional Auffrischen (SBY) 6,0 V ~ 8,2 W) 0% ~ 100% Unterladung 7,2 V ~ 10,0 W) 0% ~ 100% Abbildung 47 Akkukapazitätsanzeige beim Auffrischen Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 109 Messgerät einen Selbsttest durch, um zu prüfen, ob es einen Akku oder eine Batterie enthält. Der Selbsttest dauert etwa 2-3 Minuten. Betätigen Sie während des Selbsttests keine Tasten. Unten wird eine Fehlermeldung angezeigt. Abbildung 48 Selbsttest Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 110 Wartung Fehlerbedingung Sekundäranzeige • Kein Akku im Messgerät • Akkuausfall • Akku voll C-Err • Kein Akku enthalten • Akkuausfall Abbildung 49 Fehlermeldungen Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 111 Überladen des Akkus zu verhindern. Abbildung 50 Lademodus 6 Die Ladungsendemeldung (C–End) wird nach Abschluss des Ladens auf der Sekundäranzeige angezeigt. Mithilfe des Auf- frischladestroms wird die Akkuladung erhalten. Die blinken- den Zeichen zeigen den Auffrischstatus an. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 112 Wartung 7 Entfernen Sie den DC-Adapter, wenn C–End auf der Sekun- däranzeige angezeigt wird. Drehen Sie den Drehregler nicht, bevor Sie den Adapter von den Anschlüssen entfernt haben. Abbildung 51 Ladungsende und Auffrischstatus Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 113 Wartung Abbildung 52 Akkuladeverfahren Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 114: Sicherungsaustausch
Platinenschalter in der Position OFF sind. 9 Bringen Sie die Platine und die Bodenabdeckung wieder an. 10 Entnehmen Sie der nachstehenden Tabelle Teilenummer, Nennwert und Größe der Sicherungen Sicherung Agilent-Teilenummer Nennwert Größe Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 115 Wartung 2110-1400 440 mA/1000 V 10 mm x 35 mm Schnell schmelzende 2110-1402 11 A/1000 V 10 mmx 38 mm Sicherung Sicherung 1 Sicherung 2 Abbildung 53 Sicherungsaustausch Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 116: Wartung
• Optische Seite des Kabels angeschlossen an Messgerät, Textseite der Fehler bei Fernsteuerung Abdeckung sollte nach oben weisen. • Baudrate, Parität, Datenbit, Stoppbit prüfen (Standard ist 9600, n, 8, 1) • Treiberinstallation für USB – RS232. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 117: Zubehör
Agilent U1251A und U1252A Digitales Handmultimeter Benutzer- und Servicehandbuch Zubehör Überprüfen des Lieferumfangs Liste des Zubehörs Dieses Kapitel enthält Informationen zum standardmäßigen und optionalen Zubehör. Dabei wird auch der Lieferumfang dieses Instruments aufgeführt. Agilent Technologies... -
Seite 118: Überprüfen Des Lieferumfangs
• Stromkabel & Wechselstromadapter (für U1252A) • Standardmäßiger Messleitungssatz • Schnellstarthandbuch • CD mit Benutzerhandbuch, Anwendungssoftware und Instru- mententreibern. • Zertifikat für die Kalibrierung Wenn etwas fehlt, wenden Sie sich an das nächste Agilent Sales Office. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 119: Liste Des Zubehörs
U1252A Weiche Tragetasche Akku 7,2 V Standard U1160A Messsondenleitungen Abgreifklemmen SMT-Greifer Punktmesssonden Minigreifer (nur schwarz) Optional U1180A T/C-Adapter, nicht ausgleichender Übertragungsadapter T/C-Leiste, K-Typ T/C-Leiste, J-Typ U1161A Abgreifklemmen (Medium) Erweiterter Messleitungssatz Erweiterte Messsondenleitungen Bananenstecker U1173A IR-USB-Kabel Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 120 Zubehör Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 121: Leistungstests Und Kalibrierung
Agilent U1251A und U1252A Digitales Handmultimeter Benutzer- und Servicehandbuch Leistungstests und Kalibrierung Kalibrierungsübersicht Empfohlene Testausrüstung Basisbetriebstest Überlegungen zum Test Leistungsüberprüfungstests Kalibrierungssicherheit Kalibrierungsprozess Überlegungen zu Einstellungen In diesem Kapitel werden Leistungstest- und Einstellungsver- fahren beschrieben. Mit den Leistungstestverfahren können Sie prüfen, ob das digitale Handmultimeter den angegebenen Spezi- fikationen gerecht wird. -
Seite 122: Kalibrierungsübersicht
Wenn Ihr Instrument kalibriert werden muss, fragen Sie bei Ihrem Agilent Service Center nach einer kostengünstigen Neu- kalibrierung. Dieses Produkt wird von automatisierten Kalibrie- rungssystemen unterstützt, sodass Agilent diesen Service zu attraktiven Preisen anbieten kann. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 123: Kalibrierungsintervall
Einstellung beginnenden Periode garantiert. Welches Kalibrie- rungsintervall Sie auch wählen, Agilent empfiehlt, die vollstän- dige Neueinstellung stets zum Kalibrierungsintervall durch- zuführen. Dies gewährleistet, dass das U1251A/U1252A während des Kalibrierungsintervalls innerhalb der Spezifika- tion bleibt. Diese Kriterien für die Neueinstellung bieten die beste Langzeitstabilität. -
Seite 124: Empfohlene Testausrüstung
Temperatur Fluke 5520A <1/5 Instrument 1 Jahr Spez. Rechteckwelle Agilent 53131A und Agilent 34401A <1/5 Instrument 1 Jahr Spez. Kurzschließen Kurzschlussstecker – Doppelbananenstecker <1/5 Instrument 1 Jahr Spez. mit Kupferdraht zum Kurzschließen von zwei Anschlüssen Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 125: Basisbetriebstest
AUS-geschaltet. Testen der Anzeige Drücken Sie die Taste , und schalten Sie das Messgerät ein, um alle Segmente der Anzeige anzuzeigen. Vergleichen Sie die Anzeige mit dem Beispiel in Abbildung 54. Abbildung 54 LCD-Anzeige Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 126: Stromanschlusstest
Dies wird in Abbildung 55 gezeigt. Die Primäranzeige blinkt, bis die Testleitung von Anschluss A entfernt wird. Stellen Sie vor Durchführung dieses Tests sicher, dass der Signalton nicht HINWEIS im Setup deaktiviert ist. Abbildung 55 Eingangswarnung Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 127: Test Der Ladeanschlusswarnung
Das Messgerät gibt einen Alarmton aus, und auf der Primäran- zeige blinkt „Ch.Err“, bis die Testleitung von Anschluss entfernt wird. Abbildung 56 Ladeanschluss-Alarm Stellen Sie vor Durchführung dieses Tests sicher, dass der Signalton nicht HINWEIS im Setup deaktiviert ist. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 128: Überlegungen Zum Test
Standards in einer höheren Präzisionsgrößenordnung liegen als jede Full-Scale-Fehlerspezifikation im Bereich des Instruments. Für Überprüfungsmessungen zu DC-Spannung, DC-Stromstärke und Widerstand sollten Sie die Richtigkeit des „0“-Ausgangs des Eichgeräts sicherstellen. Sie müssen den Versatz für jeden Bereich der überprüften Messfunktion festlegen. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 129: Eingangsverbindungen
ßen von zwei Anschlüssen für Niedrigtemperatur-Versatzmes- sung hergestellt. Abgeschirmte Twisted Pair-PTFE-Kabel minimaler Länge werden zur Verbindung von Eichgerät und Multimeter empfohlen. Kabelabschirmungen sollten mit der Erdung verbunden sein. Diese Konfiguration wird für optimale Rausch- und Settling-Zeit-Leistung während der Kalibrierung empfohlen. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 130: Leistungsüberprüfungstests
Leistungstests und Kalibrierung Leistungsüberprüfungstests Verwenden Sie die Leistungsüberprüfungstests zur Überprü- fung der Messleistung des Instruments. Die Leistungsüberprü- fungstests verwenden die im U1251A/U1252A-Datenblatt des Instruments aufgelisteten Spezifikationen. Die Leistungsüberprüfungstests werden als Akzeptanztests empfohlen, wenn Sie das Instrument erhalten. Die Ergebnisse des Akzeptanztests sollten mit den alljährlich durchgeführten Tests verglichen werden. - Seite 131 ± 500 mHz ± 500 mHz den Frequenzmodus zu wechseln Drücken Sie die Taste , um in den 0,01% – 5,0 Vss bei 50%, ± 0,315% ± 0,315% Arbeitszyklusmodus zu wechseln 99,99% Rechteckwellen, 50 Hz Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 132 A. ± 1,87 V 500 V 500 V, 1 kHz k. A. ± 2,25 V 500 V, 10 kHz k. A. ± 2,25 V 1000 V 1000 V, 1 kHz k. A. ± 8,0 V Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 133 1000 mV, 10 kHz ± 12,5 mV ± 6,5 mV 1000 mV, 20 kHz k. A. ± 11,5 mV 1000 mV, 30 kHz ± 20,0 mV k. A. 1000 mV, 100 kHz k. A. ± 47,0 mV Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 134 ± 0,108 nF Position TEMP/ 100,00 nF 100,00 nF ± 1,05 nF ± 1,05 nF 1000,0 nF 1000,0 nF ± 10,5 nF ± 10,5 nF 10,000 µF 10,000 µF ± 0,105 µF ± 0,105 µF Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 135 Vorsicht: Verbinden Sie das Eichgerät mit den Anschlüssen A und COM des Handmultimeters bevor Sie 5 A und 10 A anlegen. ± 16 mA ± 16 mA [10] 10 A 10 A ± 40 mA ± 35 mA Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 136 100 Hz bei k. A. ± 0,398 % 25 % [12] 100 Hz bei k. A. ± 0,398 % 75 % Verwendung des 34410A Amplitude 4800 Hz bei k. A. ± 0,2 V 99,609 % Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 137 Nach Messung einer Stromstärke von > 10 A sollte das Messgerät über einen Zeitraum abkühlen, der doppelt so lang ist wie die vor der Messung der niedrigen Stromstärke benötigte Messungszeit. [12] Für Signalfrequenzen über 1 kHz müssen zur Genauigkeit zusätzlich 0,1% je kHz hinzugefügt werden. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 138: Kalibrierungssicherheit
Sicherheitscode kann nach Entsichern des Instruments nur über das vordere Bedienfeld und die Remoteschnittstelle geändert werden. Der Sicherheitscode kann bis zu 4 nummerische Zeichen enthal- ten. Siehe “So entsichern Sie das Instrument ohne Sicherheitscode” HINWEIS Seite 141, falls Sie den Sicherheitscode vergessen. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 139: Entsichern Des Instruments Zur Kalibrierung
4 Wechseln Sie mit den Bearbeitungstasten zu jedem Zeichen im Code. Wählen Sie mit den Tasten jedes Zeichen aus. 5 Drücken Sie zum Abschluss (Speichern). 6 Ist der richtige Sicherheitscode eingegeben, zeigt die Sekun- däranzeige PASS an. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 140 Zeichen im Code. 4 Ändern Sie mit jedes Zeichen im Code. 5 Drücken Sie die Taste (Speichern), um den neuen Kalibrierungssicherheitscode zu speichern. 6 Wurde der neue Kalibrierungssicherheitscode erfolgreich gespeichert, zeigt die Sekundäranzeige PASS an. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 141 8 Stellen Sie den Code ein, der mit den letzten 4 Ziffern der Seriennummer des Instruments identisch ist. 9 Drücken Sie die Taste (Speichern), um den Eintrag zu bestätigen. 10 Falls die richtigen 4 Ziffern der Seriennummer eingegeben wurden, zeigt die Sekundäranzeige kurz PASS an. Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 142: Kalibrierungsprozess
Seite 144). 5 Sichern Sie das Instrument gegen Kalibrierung. 6 Notieren Sie den neuen Sicherheitscode und die Kalibrie- rungszahl in den Wartungsunterlagen des Instruments. Verlassen Sie den Einstellungsmodus, und schalten Sie das Instrument HINWEIS aus. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 143: Verwendung Des Vorderen Bedienfelds Für Einstellungen
1 Wählen Sie mit den Bearbeitungstasten jede Ziffer in der Primäranzeige. 2 Gehen Sie mit den Pfeiltasten durch die Ziffern von 0 bis 9. 3 Drücken Sie nach Abschluss , um die Kalibrierung zu starten. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 144: Überlegungen Zu Einstellungen
Instrument seit mindestens 1 Stunde ein- geschaltet ist, wobei ein K-Type-Thermoelement zwischen Instrument und Kalibrierungsquelle geschaltet ist. Schalten Sie das Instrument niemals während einer Einstellung aus. VORSICHT Dadurch könnte der Kalibrierungsspeicher für die aktuelle Funktion gelöscht werden. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 145: Gültige Einstellungseingabewerte
500 Ω, 5 kΩ, 50 kΩ,500 kΩ, 5 MΩ, 50 MΩ / TEMP 10 nF, 100 nF, 1000 nF, 10 F, 100 Sorgen Sie für 0 °C mit µ µ 1000 F, 10 mF/0 °C µ Außentemperaturausgleich Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 146: Einstellungsverfahren
Eingangsmesswert an. Für die Temperatureinstellung ist keine Säulendiagrammanzeige vorhanden. Führen Sie die Tests stets in der in der entsprechenden Tabelle vorgege- HINWEIS benen Reihenfolge aus. 7 Geben Sie den tatsächlich angewandten Eingang ein (siehe “Eingabe von Einstellungswerten” auf Seite 143). Agilent U1251A/U1252A Benutzer- und Servicehandbuch... - Seite 147 Sie Eingangswert, Bereich, Funktion und eingegebenen Einstellungswert, um das Problem zu beheben, und wiederholen Sie die Einstellungsschritte. 9 Wiederholen Sie die Schritte 1 bis 8 für jeden Einstellungs- punkt. 10 Überprüfen Sie die Einstellungen mittels “Leistungsüberprüfungstests” auf Seite 130 Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 148 Position V (für Modell zwei Anschlüssen U1251A) 3,0000 V 3,0000 V 50 V 30 V 30,000 V 30,000 V 500 V 300 V 300,00 V 300,00 V 1000 V 1000 V 1000,0 V 1000,0 V Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 149 Kupferdraht zum Kurzschließen von zwei Anschlüssen 50 mV 30 mV 30,000 mV 30,000 mV 500 mV 300 mV 300,00 mV 300,00 mV 1000 mV 1000 mV 1000,0 mV 1000,0 mV Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 150 3,0000 MW 3,0000 MW 500 kW 300 kW 300,00 kW 300,00 kW 50 kW 30 kW 30,000 kW 30,000 kW 5 kW 3 kW 3,0000 kW 3,0000 kW 500 W 300 W 300,00 W 300,00 W Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 151 Drehen Sie den Drehregler in die OFFEN Eingangsan- Offen Offen Position schluss offen (Entfernen Sie die Testleitungen und Kurzschluss- stecker vom Ein- gangsanschluss) 500 mA 300 mA 300,00 mA 300,00 mA 5000 mA 3000 mA 3000,0 mA 3000,0 mA Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
- Seite 152 03,000 mA 03,000 mA in den mA-Modus zu wechseln 30 mA, 1 kHz 30,000 mA 30,000 mA 440 mA 30 mA, 1 kHz 030,00 mA 030,00 mA 300 mA, 1 kHz 300,00 mA 300,00 mA Agilent U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 153: Beenden Der Einstellung
Sie können das Instrument abfragen, um zu bestimmen, wie viele Kalibrierungen durchgeführt wurden. Ihr Instrument wurde kalibriert, bevor es das Werk verließ. HINWEIS Wenn Sie Ihr Instrument erhalten, lesen Sie die Zahl, um seinen Ausgangswert zu bestimmen. Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 154: Kalibrierungsfehler
Folgende Fehler können während der Kalibrierung auftreten: Nummer Empfohlene Genauigkeitsvoraussetzungen Kalibrierungsfehler: Kalibrierungsmodus ist gesichert Kalibrierungsfehler: Sicherheitscode ungültig Kalibrierungsfehler: Seriennummerncode ungültig Kalibrierungsfehler: Kalibrierung abgebrochen Kalibrierungsfehler: Wert außerhalb des Bereichs Kalibrierungsfehler: Signalmessung außerhalb des Bereichs Kalibrierungsfehler: Frequenz außerhalb des Bereichs EEPROM-Schreibfehler Agilent U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 155: Spezifikationen
Agilent U1251A und U1252A Digitales Handmultimeter Benutzer- und Servicehandbuch Spezifikationen DC-Spezifikationen U1251A AC-Spezifikationen U1252A AC-Spezifikationen U1252A AC+DC-Spezifikationen Temperatur- und Kapazitätsspezifikationen U1251A & U1252A Frequenzspezifikationen(1) Betriebsspezifikationen Allgemeine Spezifikationen In diesem Kapitel werden die Spezifikationen des digitalen Handmultimeters beschrieben. Diese Spezifikationen gelten bei... -
Seite 156: Dc-Spezifikationen
0,9 V (1 Ω) 440,00 mA 0,01 mA 0,2+5 0,15+5 0,2 V (0,01 Ω) 5,0000 A 0,0001 A 0,3+10 0,3+10 0,4 V (0,01 Ω) 0,001 A 0,3+10 0,3+5 10,000 A Diodentest 0,1 mV 1,04 mA 0,05 + 5 U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 157: Spezifikationen
10 MΩ (nominal) parallel mit 1,1 MΩ in der Kombinationsanzeige. [2] Die Genauigkeit könnte 0,05 %+10 für U1251A und 0,05 %+5 für U1252A betra- gen. Verwenden Sie stets die NULL-Funktion, um den Wärmeeffekt auf null zu setzen, bevor Sie das Signal messen. -
Seite 158: U1251A Ac-Spezifikationen
Spezifikationen U1251A AC-Spezifikationen Tabelle 6 U1251A AC-Genauigkeit ± (% des Messwerts + Nr. der nieder- wertigsten Ziffer) Frequenz Funktion Bereich Auflösung 30 Hz ~ 45 Hz 45 Hz ~ 1 kHz 1 kHz ~ 10 kHz 10 kHz ~ 30 kHz True RMS 50.000 mV... -
Seite 159: U1252A Ac-Spezifikationen
Lassen Sie das Messgerät nach Messung einer Stromstärke von > 10 A über einen Zeitraum abkühlen, der doppelt so lang ist wie die zur Messung benötigte Zeit, bevor Sie niedrige Stromstärken messen. [6] Eingangsstromstärke <3 Arms. U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 160: U1252A Ac+Dc-Spezifikationen
Lassen Sie das Messgerät nach Messung einer Stromstärke von > 10 A über einen Zeitraum abkühlen, der doppelt so lang ist wie die zur Messung benötigte Zeit, bevor Sie niedrige Stromstärken messen. [6] Eingangsstromstärke <3 Arms. U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 161: Temperatur- Und Kapazitätsspezifikationen
Werden sowohl Eichgerät als auch Messgerät nach einer internen Referenz eingerichtet (mit internem Außentemperaturausgleich), kann aufgrund von Unterschieden im Außentemperaturausgleich zwischen Eichgerät und Messgerät eine Abweichung zwischen den Messungen von Eichgerät und Messgerät auftreten [2] Nur verfügbar bei U1252A. U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 162: U1251A & U1252A Frequenzspezifikationen
Spezifikationen U1251A & U1252A Frequenzspezifikationen Bereich Auflösung Genauigkeit ± (% des Messwerts + Min. Eingangsfrequenz Nr. der niederwertigsten Ziffer) 99,999 Hz 0,001 Hz 0.02%+3 1 Hz 999,99 Hz 0,01 Hz <600 kHz 9,9999 kHz 0,0001 kHz 99,999 kHz 0,001 kHz... - Seite 163 Spezifikationen U1251A & U1252A Frequenzempfindlichkeit während Stromstärkemessung Eingangsbereich Mindestempfindlichkeit (R.M.S. Sinuskurve) 20 Hz-20 kHz 500.00 µA 100 µA 5000.0 µA 250 µA 50,000 mA 10 mA 440,00 mA 25 mA 5,0000 A 10,000 A 2,5 A Arbeitszyklus MODUS BEREICH GENAUIGKEIT BEI FULL...
- Seite 164 [2] Die positive oder negative Impulsbreite muss größer sein als 50 µs, um den Arbeitszyklus oder die Impulsbreite bei anderer Frequenz anzupassen. Andernfalls wird die Genauigkeit und der Bereich von der Definition abweichen. [3] Für Signalfrequenzen über 1 kHz müssen zur Genauigkeit zusätzlich 0,1 % je kHz addiert werden. U1251A/U1252A Benutzer- und Servicehandbuch...
-
Seite 165: Betriebsspezifikationen
Betriebsspezifikationen Messrate Funktion Häufigkeit/ Sekunde ACV + dB AC + DC V Ω/nS Diode 4 (< 100 µF) Kapazität AC + DC I Temperatur Frequenz 2 (>10 Hz) Arbeitszyklus 1 (>10 Hz) Impulsbreite 1 (>10 Hz) U1251A/U1252A Benutzer- und Servicehandbuch... -
Seite 166: Allgemeine Spezifikationen
Flüssigkristallanzeige (LCD) ausgestattet. Maximal 50.000 Zähler können abgelesen werden. Automatische Polaritätsanzeige. Energieverbrauch • 105 mVA / 420 mVA (mit Hintergrundbeleuchtung) maximal (U1251A) • 165 mVA / 480 mVA (mit Hintergrundbeleuchtung) maximal (U1252A) Betriebsumgebung Volle Genauigkeit bei –20 °C bis 55 °C •... - Seite 167 (Tel) (65) 6375 8100 (Fax) (65) 6755 0042 Oder besuchen Sie uns im Internet: www.agilent.com/find/assist Änderungen der Produktspezifikationen und -beschreibungen in diesem Dokument vorbehalten. Aktuelle Änderungen finden Sie auf der Agilent Website. © Agilent Technologies, Inc. , 2006-2012 Zehnte usgabe, 4. Mai 2012 U1251-90004 Agilent Technologies...
