Triggerung und Messwerte
Das Triggermodell und große Messwertspeicher des Truevolt Series DMMs bietet vielseitige Möglichkeiten für zahlreiche
Anwendungen.
Geräte-Triggermodell

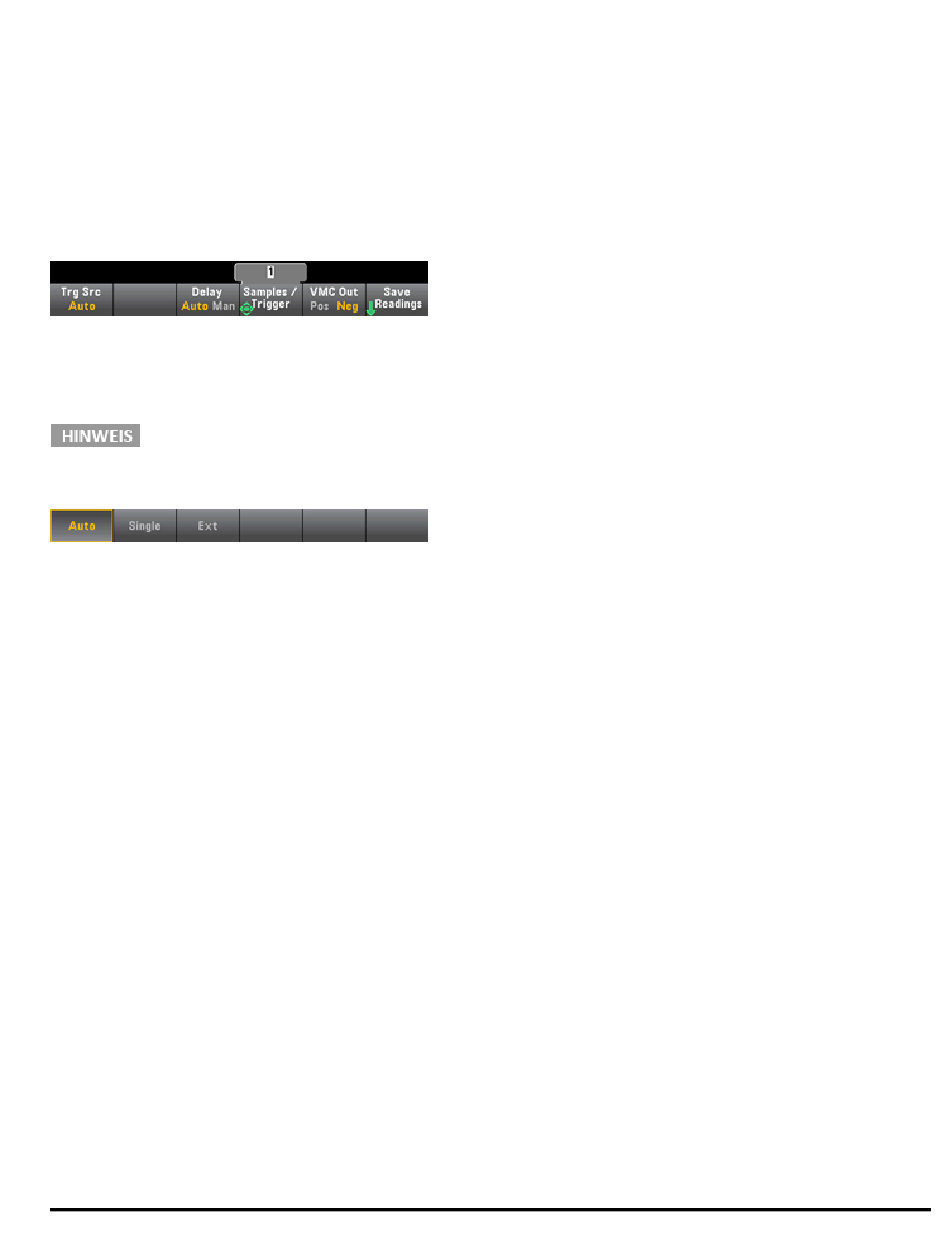

Die Erfassung von Messungen am DMM erfolgt stets als Resultat eines Triggervorgangs. Durch Drücken von [Acquire]
öffnet sich das folgende Menü:
Der Hauptzweck dieses Menüs besteht darin, die Triggerung von Messungen zu ermöglichen und Sie können auch den
Softkey VMC Out verwenden, um die Flanke am VM Comp (Voltmeter Complete) Ausgang auf der Rückseite des
Geräts einzustellen. Dieser Anschluss gibt immer dann ein Signal aus, wenn das Voltmeter eine Messung beendet, um
Ihnen zu ermöglichen, andere Geräte in einem Messsystem anzuzeigen.
Für korrekt angezeigte Statistiken der AC-Messungen im Frontplattenmodus muss die
Standardverzögerung für manuelle Trigger ([Acquire] > Delay Man) verwendet werden.
Das Menü (Trg Src) ermöglicht die Auswahl einer von drei Triggerquellen:
Auto - das Gerät nimmt kontinuierlich Messungen vor und gibt automatisch einen neuen Trigger aus, sobald eine
Messung abgeschlossen wurde.
Single - das Gerät gibt jedes Mal, wenn die Taste [Single] im vorderen Bedienfeld gedrückt wird, einen Trigger aus.
Ext - Das Gerät gibt gibt jedes Mal einen Trigger aus, wenn eine Flanke der entsprechenden Neigung am rückseitigen
Ext Trig Anschluss eintrifft (erfordert die LAN-Option für 34460A). Sie können die Steigung im Softkey-Menü angeben,
das angezeigt wird, wenn Trg Src auf Ext gestellt wird.
In den Modi Single und Ext können Sie die Anzahl der Proben pro Trigger mit dem Softkey Samples/Trigger angeben.
Die Modi Single und Ext können beide bis zu einen Trigger puffern. Das bedeutet, dass das Gerät bei Druck von
[Single] oder beim Eingang eines externen Triggers bei laufendem Messvorgang diese Messvorgänge beendet und
dann sofort einen neuen Messvorgang auf der Basis des Triggers startet.
Wenn mehrere [Single] oder externe Trigger während einer Messreihe ausgegeben werden, werden alle Trigger, die
nach dem ersten empfangen wurden, verworfen.
Das Menü [Acquire] konfiguriert auch die Verzögerung, die auftritt, bevor jede Messung erfolgt, unabhängig vom
Triggermodus (Auto, Single oder Ext). Dies kann automatisch (die Verzögerung basiert auf der Einschwingzeit des
DMMs) oder manuell erfolgen (der Benutzer gibt die Verzögerungszeit vor).
Beachten Sie schließlich auch die Tasten [Run/Stop] und [Single] auf der Frontplatte. Im Auto-Trigger-Modus
werden die Messungen durch Druck von [Run/Stop] gestoppt und wiederaufgenommen. Durch Druck von [Single]
wechselt das Gerät zum Trigger-Modus "Single". In den Modi Single und Ext werden laufende Messungen durch Druck
von [Run/Stop] angehalten, oder der Modus wechselt zu Auto, wenn die Messungen gestoppt werden.
