Komponentenseite der Platine
Folgende Messungen nutzen den großen Metallschutz als niedrige Referenzspannung. Das Gerät muss eingeschaltet
sein und das Licht unter der Einschalttaste grün leuchten.

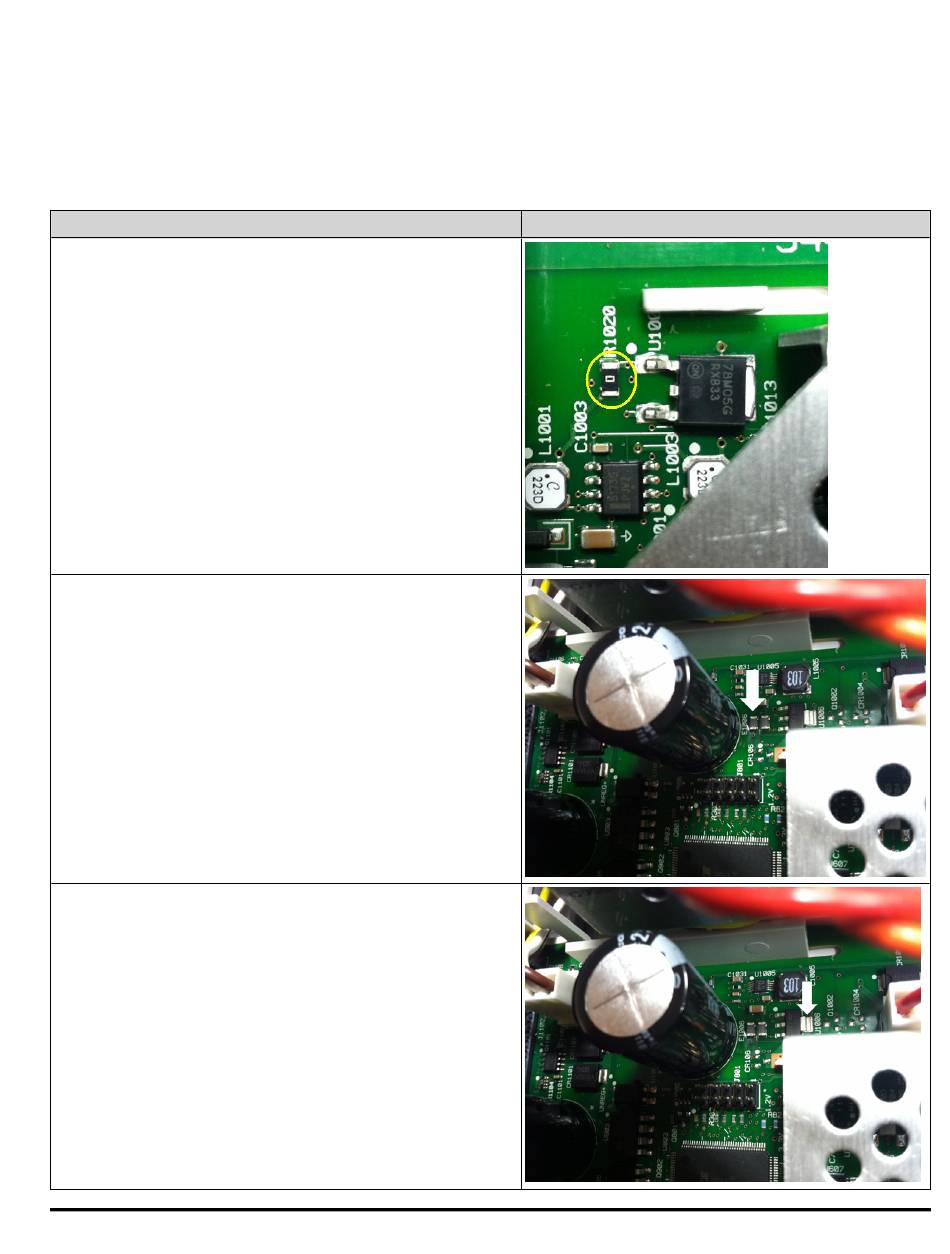

In den detaillierten Abbildungen in der nachstehenden Tabelle finden Sie exakte Ortsangaben.
R1020 (jedes Ende)
10 V ± 20%
E1006 (jedes Ende)
3,3 V ± 5%
U1006 (große Registerkarte auf der rechten Seite, wie in der
Abbildung dargestellt)
1,2 V ± 5%
Bedienungs- und Servicehandbuch Agilent Truevolt Series DMM
Pin
Positionsdetail
