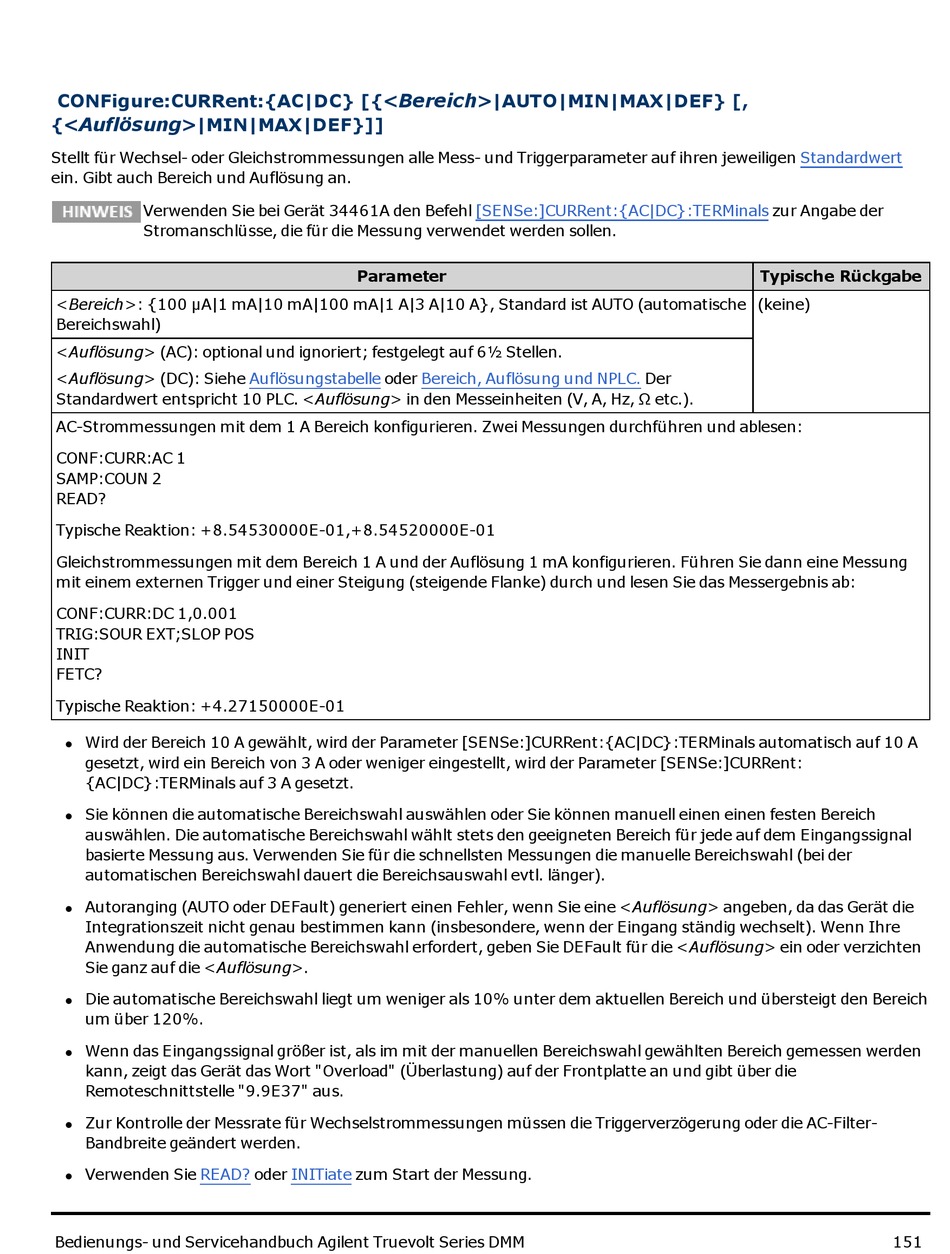

CONFigure:CURRent:{AC|DC} [{< Bereich >|AUTO|MIN|MAX|DEF} [,
{< Auflösung >|MIN|MAX|DEF}]]
Stellt für Wechsel- oder Gleichstrommessungen alle Mess- und Triggerparameter auf ihren jeweiligen
ein. Gibt auch Bereich und Auflösung an.
Verwenden Sie bei Gerät 34461A den Befehl
Stromanschlüsse, die für die Messung verwendet werden sollen.
<Bereich>: {100 µA|1 mA|10 mA|100 mA|1 A|3 A|10 A}, Standard ist AUTO (automatische
Bereichswahl)
<Auflösung> (AC): optional und ignoriert; festgelegt auf 6½ Stellen.
<Auflösung> (DC): Siehe
Standardwert entspricht 10 PLC. <Auflösung> in den Messeinheiten (V, A, Hz, Ω etc.).
AC-Strommessungen mit dem 1 A Bereich konfigurieren. Zwei Messungen durchführen und ablesen:
CONF:CURR:AC 1
SAMP:COUN 2
READ?
Typische Reaktion: +8.54530000E-01,+8.54520000E-01
Gleichstrommessungen mit dem Bereich 1 A und der Auflösung 1 mA konfigurieren. Führen Sie dann eine Messung
mit einem externen Trigger und einer Steigung (steigende Flanke) durch und lesen Sie das Messergebnis ab:
CONF:CURR:DC 1,0.001
TRIG:SOUR EXT;SLOP POS
INIT
FETC?
Typische Reaktion: +4.27150000E-01
Wird der Bereich 10 A gewählt, wird der Parameter [SENSe:]CURRent:{AC|DC}:TERMinals automatisch auf 10 A
l
gesetzt, wird ein Bereich von 3 A oder weniger eingestellt, wird der Parameter [SENSe:]CURRent:
{AC|DC}:TERMinals auf 3 A gesetzt.
Sie können die automatische Bereichswahl auswählen oder Sie können manuell einen einen festen Bereich
l
auswählen. Die automatische Bereichswahl wählt stets den geeigneten Bereich für jede auf dem Eingangssignal
basierte Messung aus. Verwenden Sie für die schnellsten Messungen die manuelle Bereichswahl (bei der
automatischen Bereichswahl dauert die Bereichsauswahl evtl. länger).
Autoranging (AUTO oder DEFault) generiert einen Fehler, wenn Sie eine <Auflösung> angeben, da das Gerät die
l
Integrationszeit nicht genau bestimmen kann (insbesondere, wenn der Eingang ständig wechselt). Wenn Ihre
Anwendung die automatische Bereichswahl erfordert, geben Sie DEFault für die <Auflösung> ein oder verzichten
Sie ganz auf die <Auflösung>.
Die automatische Bereichswahl liegt um weniger als 10% unter dem aktuellen Bereich und übersteigt den Bereich
l
um über 120%.
Wenn das Eingangssignal größer ist, als im mit der manuellen Bereichswahl gewählten Bereich gemessen werden
l
kann, zeigt das Gerät das Wort "Overload" (Überlastung) auf der Frontplatte an und gibt über die
Remoteschnittstelle "9.9E37" aus.
Zur Kontrolle der Messrate für Wechselstrommessungen müssen die Triggerverzögerung oder die AC-Filter-
l
Bandbreite geändert werden.
Verwenden Sie READ?
l
Bedienungs- und Servicehandbuch Agilent Truevolt Series DMM
Parameter
Auflösungstabelle oder Bereich, Auflösung und NPLC.
oder INITiate zum Start der Messung.
[SENSe:]CURRent:{AC|DC}:TERMinals
Der
Standardwert
zur Angabe der
Typische Rückgabe
(keine)
