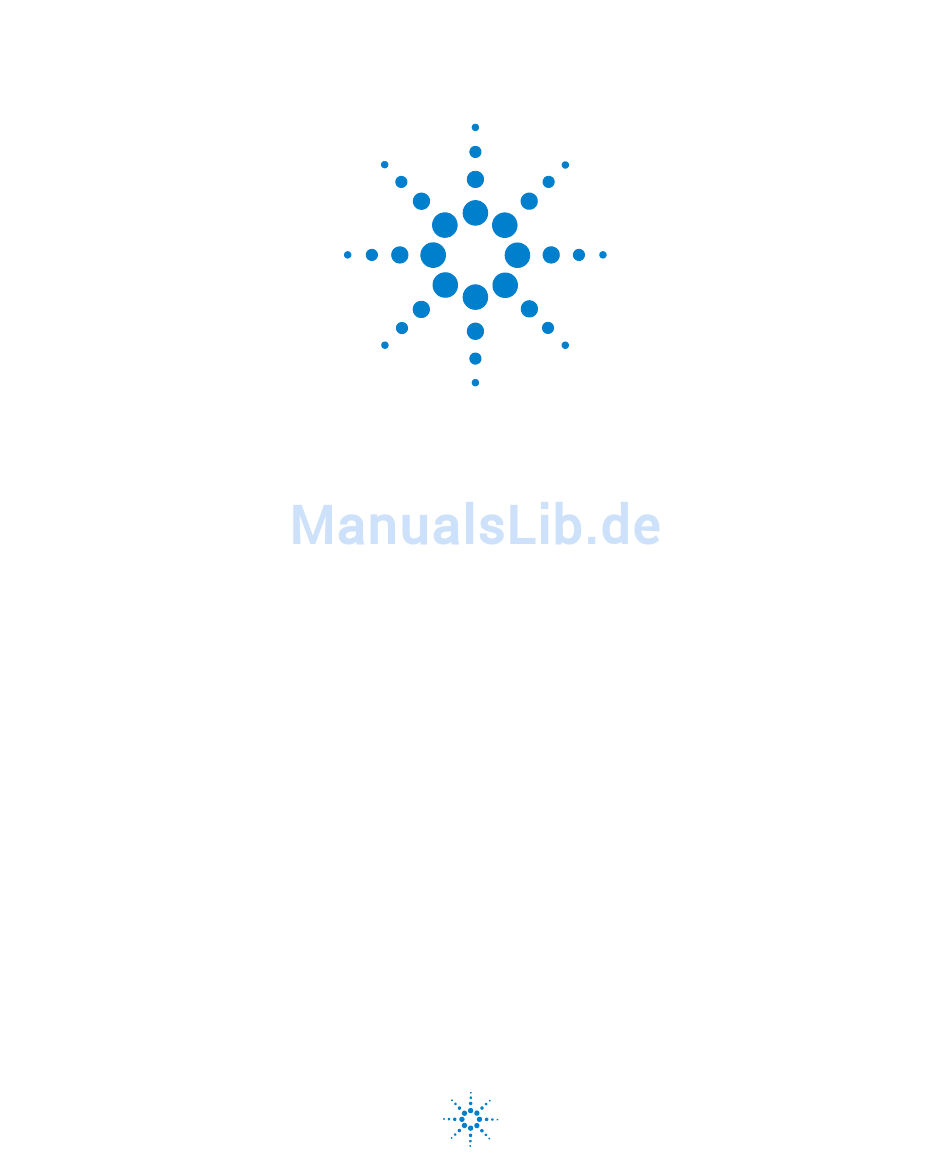

- Seite 1 Agilent U1731A/U1732A Handheld-LCR- Messgerät mit zwei Anzeigen Benutzer- und Servicehandbuch Agilent Technologies...
- Seite 2 Hinweise © Agilent Technologies, Inc. 2008-2010 (technische Daten – kommerzielle Objekte) Garantie und DFARS 227.7202-3 (Rechte bezüglich Vervielfältigung, Anpassung oder kommerzieller Computersoftware oder Die in diesem Handbuch enthaltenen Übersetzung ist gemäß den Bestimmungen Computersoftware-Dokumentation). Informationen können jederzeit ohne des Urheberrechtsgesetzes ohne vorherige Vorankündigung geändert werden.
-
Seite 3: Sicherheitssymbole
Isolierung geschützt. Drei-Phasen-Wechselstrom Vorsicht, Stromschlagrisiko. Anschluss an Schutzerde Vorsicht, Stromschlagrisiko (Masse) (spezifische Warn- und Vorsichtshinweise finden Sie im Handbuch). Schutzleiteranschluss Vorsicht, heiße Oberfläche. Rahmen- oder Ausgeschaltete Position einer Gehäuseanschluss bistabilen Drucktaste. Equipotenzialität Eingeschaltete Position einer bistabilen Drucktaste. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 4: Aufsichtsrechtliche Kennzeichnungen
ICES/NMB-001 gibt an, dass dieses Dieses Gerät entspricht der ISM-Gerät der kanadischen Norm Kennzeichnungsanforderung gemäß ICES-001 entspricht. WEEE-Richtlinie (2002/96/EC). Dieses angebrachte Produktetikett weist darauf hin, dass Sie dieses elektrische/ elektronische Produkt nicht im Hausmüll entsorgen dürfen. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 5: Europäische Richtlinie Über Elektro- Und Elektronik-Altgeräte
Gerät als „Überwachungs- und Kontrollinstrument“. Das angebrachte Produktetikett ist nachstehend dargestellt: Entsorgen Sie dieses Gerät nicht im Hausmüll Wenden Sie sich zur Entsorgung dieses Instruments an die nächste Agilent Geschäftsstelle oder besuchen Sie: www.agilent.com/environment/product Dort erhalten Sie weitere Informationen. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 6: Allgemeine Sicherheitsinformationen
Sicherheitsvorkehrungen oder bestimmter Warnungen an einer anderen Stelle dieses Handbuchs werden die Sicherheitsstandards beim Entwurf, bei der Bereitstellung und bei der vorgesehenen Verwendung dieses Instruments verletzt. Agilent Technologies übernimmt bei Missachtung dieser Voraussetzungen durch den Kunden keine Haftung. • Dieses Messgerät wurde für die Verwendung in geschlossenen WARNUNG Räumen in einer Höhe bis zu 2.000 m entwickelt. -
Seite 7: Umgebungsbedingungen
; 0 - 70 % relative °C °C Luftfeuchtigkeit Lagerungsluftfeuchtigkeit 0 - 80 % relative Luftfeuchtigkeit, nicht kondensierend Lagerungsumgebung bis +50 ; 0 - 80 % relative °C °C Luftfeuchtigkeit Höhe 0 - 2.000 Meter Verschmutzungsgrad Verschmutzungsgrad 2 U1731A/U1732A Benutzer- und Servicehandbuch... - Seite 8 Das U1731A/U1732A Handheld-LCR-Messgerät mit zwei Anzeigen VORSICHT entspricht den folgenden Sicherheits- und EMC-Anforderungen: • IEC 61010-1:2001 / EN 61010-1:2001 (zweite Ausgabe) • CISPR 11:2003+A1:2004 • IEC 61000-4-2:1995+A1:1998 +A2:2000 • IEC 61000-4-3:2006 • IEC 61000-4-4:2004 • IEC 61000-4-5:2005 • IEC 61000-4-6:2003+A1:2004+A2:2006 •...
-
Seite 9: Konformitätserklärung (Ke)
Die Konformitätserklärung (KE) für dieses Gerät ist auf der Website verfügbar. Unter Eingabe des Produktmodells oder der Beschreibung können Sie nach der KE suchen. http://regulations.corporate.agilent.com/DoC/search.htm Falls Sie die entsprechende KE nicht finden können, wenden Sie sich bitte HINWEIS an den lokalen Agilent-Vertreter. U1731A/U1732A Benutzer- und Servicehandbuch... - Seite 10 In diesem Handbuch… In Kapitel 1 werden die wichtigsten Funktionen sowie Erste Schritte die ersten Schritte für die Arbeit mit einem U1731A und U1732A LCR-Messgerät mit zwei Anzeigen beschrieben. Darüber hinaus werden in diesem Kapitel die Grundlagen der Funktionsweise des vorderen Bedienfelds erläutert.
-
Seite 11: Inhaltsverzeichnis
Merkmale und Funktionen Induktivitätsmessung Kapazitätsmessung Widerstandsmessung Datenhalten Static Recording Ableitungsfaktor/Qualitätsfaktor/Phasenwinkel Testfrequenz LCR-Funktionsauswahl Relativ Toleranz Automatische/manuelle Bereichsauswahl Automatische Sicherungsermittlung Parallel-/Serienmodus Kalibrierung Aktivieren/Deaktivieren des automatischen Ausschaltens Angabe des niedrigen Batterieladezustands Anzeigenhintergrundbeleuchtung (nur für das U1732A verfügbar) Kommunikation (optionales Zubehör) U1731A/U1732A Benutzer- und Servicehandbuch... - Seite 12 Inhalt Service und Wartung Service Batterieaustausch Sicherungsaustausch Ersatzteile Reinigen des LCR-Messgeräts Spezifikationsprüfung Spezifikationen Elektrische Spezifikationen für das U1731A Elektrische Spezifikationen des U1732A Allgemeine Spezifikationen SMD-Pinzettenspezifikationen U1731A/U1732A Benutzer- und Servicehandbuch...
-
Seite 13: Erste Schritte
Das Tastenfeld auf einen Blick Die Eingangsanschlüsse auf einen Blick In diesem Kapitel lernen Sie die wichtigsten Funktionen der U1731A und U1732A LCR-Messgeräte mit zwei Anzeigen kennen. Darüber hinaus finden Sie Hinweise zu den ersten Schritten bei der Arbeit mit einem der Geräte. -
Seite 14: Einleitung
Erste Schritte Einleitung Bei den beiden Handheld-LCR-Messgeräten mit zwei Anzeigen U1731A und U1732A mit 20.000 Zählern handelt es sich um besondere Mikroprozessor- kontrollierte Messgeräte für Induktivitäts-, Kapazitäts- und Widerstands- messungen. Das LCR-Messgerät ist einfach zu bedienen und Sie können damit Messungen im absolut parallelen Modus sowie im Serienmodus durchführen. -
Seite 15: Überprüfen Des Lieferumfangs
Erste Schritte Überprüfen des Lieferumfangs Überprüfen Sie, ob im Lieferumfang die folgenden Standardkomponenten des Geräts U1731A/U1732A sowie unter Umständen optional erworbenes Zubehör enthalten sind. Sollten die unten aufgeführten Komponenten nicht vollständig vorhanden sein, wenden Sie sich an ein Vertriebsbüro von Agilent Technologies in Ihrer Nähe. -
Seite 16: Das Vordere Bedienfeld Auf Einen Blick

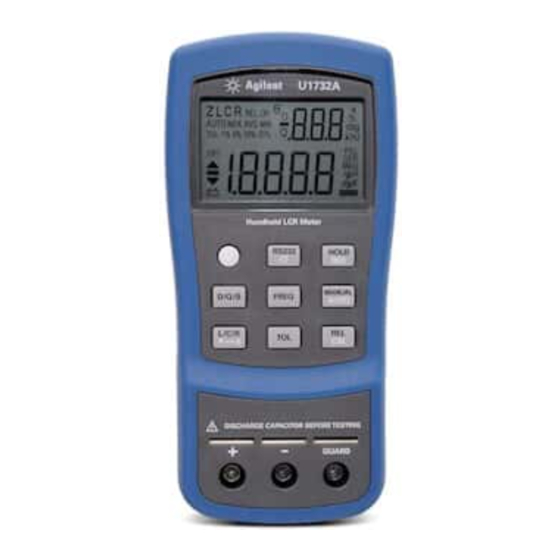

Erste Schritte Das vordere Bedienfeld auf einen Blick Meldeanzeige Tastenfeld Eingangs- anschlüsse U1731A U1732A Abbildung 1-1 Vorderes Bedienfeld der U1731A und U1732A Handheld-LCR-Messgeräte mit zwei Anzeigen U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 17: Meldeanzeigen
Messwert außerhalb des oberen Grenzwerts Anzeige der automatischen Abschaltfunktion Toleranzmodus, Festlegung auf 1%, 5%, 10% und 20% für TOL 1% 5% 10% 20% die Kapazitätsklassifikation Automatische Bereichsauswahl AUTO Funktionsanzeige für Induktivität, Kapazität oder Widerstand (L,C oder R) U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 18: Sonderanzeigezeichen
Einheit für Widerstand (kΩ und MΩ) Einheit für Induktivität (µH und mH) Einheit für Kapazität (pF, nF, µF und mF) Fernsteuerung Sonderanzeigezeichen Beschreibungen Beschreibungen Kennzeichnet Kennzeichnet den kurzgeschlossene Anschlüsse Kalibrierungsmodus Kennzeichnet offene Kennzeichnet beschädigte Anschlüsse oder offene Sicherungen U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 19: Das Tastenfeld Auf Einen Blick
Erste Schritte Das Tastenfeld auf einen Blick Abbildung 1-3 Tastenfeld der U1731A/U1732A Handheld-LCR-Messgeräte mit zwei Anzeigen Tabelle 1-2 Tastenfeldbeschreibungen und -funktionen Nr. Tasten Funktionen Ein-/Ausschalttaste Zum Ein- und Ausschalten des Geräts Zum Auswählen der Ableitungsfaktor-, Qualitätsfaktor- und der D/Q/θ Phasenwinkelanzeige (nur für das U1732A verfügbar) Zum Auswählen der Induktivitäts-, Kapazitäts- und... -
Seite 20: Die Eingangsanschlüsse Auf Einen Blick
Um eine Beschädigung dieses Instruments zu vermeiden, überschreiten Sie WARNUNG nicht die Eingangsbeschränkung. Legen Sie keine Spannung an die Eingangs- anschlüsse an. Entladen Sie den Kondensator vor dem Testen. Abbildung 1-4 Eingangsanschlüsse/-buchsen der U1731A/U1732A Handheld-LCR-Messgeräte mit zwei Anzeigen Nr. Anschlüsse Funktionen... -
Seite 21: Merkmale Und Funktionen
Parallel-/Serienmodus Kalibrierung Aktivieren/Deaktivieren des automatischen Ausschaltens Angabe des niedrigen Batterieladezustands Anzeigenhintergrundbeleuchtung (nur für das U1732A verfügbar) Kommunikation (optionales Zubehör) In diesem Kapitel werden umfangreiche Informationen zu den verfügbaren Funktionen der U1731A und U1732A LCR-Messgeräte mit zwei Anzeigen bereitgestellt. Agilent Technologies... -
Seite 22: Induktivitätsmessung
4 Drücken Sie die Taste FREQ, um die Testfrequenz auszuwählen. 5 Drücken Sie die Taste D/Q oder D/Q/q, um den Qualitätsfaktor für die Sekundäranzeige auszuwählen. 6 Lesen Sie die Anzeigewerte für den Induktivitätswert und den Qualitätsfaktor ab. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 23: Kapazitätsmessung
Kondensator vor der Messung entladen werden. Kapazitätsmessung Abbildung 2-2 Kapazitätsmessung 1 Drücken Sie die Taste , um das LCR-Messgerät einzuschalten. 2 Drücken Sie die Taste L/C/R, um die Kapazitätsmessung (C) auszuwählen. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 24: Widerstandsmessung
6 Lesen Sie die Anzeigewerte für den Kapazitätswert und den Ableitungsfaktor ab. Widerstandsmessung Abbildung 2-3 Widerstandsmessung 1 Drücken Sie die Taste , um das LCR-Messgerät einzuschalten. 2 Drücken Sie die Taste L/C/R, um die Widerstandsmessung (R) auszuwählen. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 25: Datenhalten
Wert anzugeben. Immer, wenn die Meldungen MAX AVG MIN zeitgleich auf dem Display angezeigt werden, handelt es sich bei dem angezeigten Messwert um einen aktuellen Wert. Um diesen Modus zu beenden, drücken Sie die Taste und halten sie für mindestens eine Sekunde gedrückt. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 26: Ableitungsfaktor/Qualitätsfaktor/Phasenwinkel
Anwendung. Der Modus für die Phasenwinkel (q) ist nur für das U1732A verfügbar. Testfrequenz Standardmäßig ist für die Testfrequenz 1 kHz festgelegt. Drücken Sie die Taste FREQ, um die gewünschte Testfrequenz auszuwählen. LCR-Funktionsauswahl Drücken Sie die Taste L/C/R, um als Funktion L, C oder R auszuwählen. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 27: Relativ
Standardreferenztoleranz festzulegen. Ähnlich kann jeder beliebige, auf der Anzeige dargestellte Wert wie beispielsweise DH oder MAX/MIN/AVG als Standardwert für die Klassifikation von Komponenten verwendet werden. Drücken Sie diese Taste erneut, um Ihrem Bedarf entsprechend 1%, 5%, 10% und 20% für die Toleranz festzulegen. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 28: Automatische/Manuelle Bereichsauswahl
Bereichsmodus festgelegt. Drücken Sie für bestimmte Messungen die Taste AUTO/MANUAL, um den manuellen Messbereich auszuwählen. Um in den automatischen Messbereich zurückzukehren, drücken Sie die Taste AUTO/MANUAL und halten Sie sie für mindestens eine Sekunde gedrückt. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 29: Automatische Sicherungsermittlung
(SER) für alle Bereiche anzeigen. Für Kapazitäts- und Widerstandsmessungen wird für das LCR-Messgerät standardmäßig der Parallelmodus festgelegt. Beim Serienmodus handelt es sich um die Standardeinstellung für Induktivitätsmessungen. Drücken Sie die Taste L/C/R mindestens für eine Sekunde, um zwischen den Modi PAL und SER umzuschalten. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 30: Kalibrierung
(z. B. REL, TOL, REC usw.) und daher eine Kalibrierung ratsam ist. Befolgen Sie die auf der Anzeige dargestellten Anweisungen für offene Anschlüsse (OPn) oder kurzgeschlossene Anschlüsse (Srt) und drücken Sie anschließend die Taste CAL. Um die Kalibrierung zu überspringen, drücken Sie die Taste D/Q oder D/Q/q. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 31: Aktivieren/Deaktivieren Des Automatischen Ausschaltens
Anzeige blinkt, weist dies darauf hin, dass die Batteriespannung unter der gewöhnlichen Arbeitsspannung liegt und schwächer wird. Tauschen Sie die Batterie durch eine neue aus, um die Präzision des LCR-Messgeräts aufrecht zu erhalten. In Kapitel „Batterieaustausch“ wird der Austausch von Batterien beschrieben. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 32: Anzeigenhintergrundbeleuchtung (Nur Für Das U1732A Verfügbar)
Logo nach oben weist, und verbinden Sie den USB-Stecker mit dem PC. 2 Drücken Sie die Taste RS232, um diese Schnittstelle zu aktivieren. Auf der Anzeige wird die Meldung dargestellt. 3 Führen Sie die Software aus, um die Daten für Ihre Anwendungen auf den PC zu übertragen. U1731A/U1732A Benutzer- und Servicehandbuch... - Seite 33 Die Seite mit dem Agilent Logo muss nach oben weisen. Setzen Sie den Stecker in den USB-Anschluss des PCs ein. Drücken Sie die beweglichen Enden zusammen, um das Kabel zu entfernen. Abbildung 2-6 Kabelverbindung einer Remotekommunikation U1731A/U1732A Benutzer- und Servicehandbuch...
- Seite 34 2 Merkmale und Funktionen U1731A/U1732A Benutzer- und Servicehandbuch...
-
Seite 35: Service Und Wartung
Reinigen des LCR-Messgeräts Spezifikationsprüfung In diesem Kapitel finden Sie Informationen zu den Service- und Wartungsverfahren für die U1731A und U1732A LCR-Messgeräte mit zwei Anzeigen. Reparatur- oder Servicemaßnahmen, die in diesem Handbuch nicht erwähnt werden, sind nur von qualifiziertem Personal durchführbar. -
Seite 36: Service
Folgenden beschriebenen Verfahrens aus: 1 Lösen Sie die Schrauben mit einem geeigneten Schraubendreher und entfernen Sie die Batterieabdeckung wie in Abbildung 3-1 dargestellt. 2 Tauschen Sie die zu schwache Batterie durch eine neue aus. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 37: Sicherungsaustausch
1 Lösen Sie die Schrauben mit einem geeigneten Schraubendreher und entfernen Sie die Batterieabdeckung wie in Abbildung 3-1 dargestellt. 2 Lösen Sie die Schrauben mit einem geeigneten Schraubendreher und entfernen Sie die untere Abdeckung wie in Abbildung 3-2 dargestellt. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 38: Ersatzteile
Ort ausgetauscht werden können. Gehen Sie bei der Ersatzteilbestellung bei Agilent wie folgt vor: 1 Wenden Sie sich an das Agilent Vertriebsbüro oder Servicecenter in Ihrer Nähe. 2 Weisen Sie die Teile mit der Agilent Teilenummer der Ersatzteileliste aus. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 39: Reinigen Des Lcr-Messgeräts
Um das LCR-Messgerät zu reinigen, wischen Sie die verschmutzten Teile mit einem weichen, mit neutralem Reinigungsmittel befeuchteten Tuch ab. Vergewissern Sie sich nach der Reinigung vor der erneuten Verwendung, dass das Gerät vollständig trocken ist. U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 40: Spezifikationsprüfung
Empfohlene Ausrüstung: HACS-Z-Präzisions-Kapazitätsdekade Bereich (F) Verwendeter Testwert 20 µ 10 µ 200 n 100 n 20 n 10 n 200 p 100 p * Testfrequenzen von 100 Hz, 120 Hz und 1000 Hz werden nicht unterstützt. U1731A/U1732A Benutzer- und Servicehandbuch... - Seite 41 Induktivität (Serienmodus), Testfrequenz: 100 Hz, 120 Hz, 1000 Hz, 10 kHz Empfohlene Ausrüstung: GR1491-Präzisions-Induktivitätsdekade Bereich (H) Verwendeter Testwert 200 m 100 m 20 m 10 m 2000 µ 1000 µ * Testfrequenzen von 100 Hz und 120 Hz werden nicht unterstützt. U1731A/U1732A Benutzer- und Servicehandbuch...
- Seite 42 Service und Wartung U1731A/U1732A Benutzer- und Servicehandbuch...
-
Seite 43: Spezifikationen
U1731A/U1732A Handheld-LCR-Messgerät mit zwei Anzeigen Benutzer- und Servicehandbuch Spezifikationen Elektrische Spezifikationen für das U1731A Elektrische Spezifikationen des U1732A Allgemeine Spezifikationen SMD-Pinzettenspezifikationen In diesem Kapitel werden die elektrischen und allgemeinen Spezifikationen für die U1731A und U1732A LCR-Messgeräte mit zwei Anzeigen aufgeführt. Agilent Technologies... -
Seite 44: Elektrische Spezifikationen Für Das U1731A
Spezifikationen Elektrische Spezifikationen für das U1731A Die Präzision wird mit ±(% des Messwerts + Anzahl an weniger bedeutenden Werten) bei 23°C ±5°C und <75% relativer Luftfeuchtigkeit angegeben. Widerstand (Parallelmodus), Testfrequenz = 120 Hz/1 kHz Bereich Maximum Präzision Bemerkung Anzeige @ 120 Hz... - Seite 45 2,0% + 100/Cx + 5 (DF<0,1) Nach Offen- Kalibrierung 1 Es können Werte bis max. 1999 angezeigt werden, jedoch mit nicht spezifizierter Präzision. 2 Es können Werte bis max. 19999 angezeigt werden, jedoch mit nicht spezifizierter Präzision. U1731A/U1732A Benutzer- und Servicehandbuch...
- Seite 46 1,2% + 100/Lx + 5 200 mH 199,99 mH 1,0% + (Lx/10000)% +5 3,0% + 100/Lx + 5 Nach Kurzschluss- kalibrierung 20 mH 19,999 mH 2,0% + (Lx/10000)% +5 10,0% + 100/Lx + 5 Nach Kurzschluss- kalibrierung U1731A/U1732A Benutzer- und Servicehandbuch...
- Seite 47 2 Diese Spezifikation basiert auf den an der Testbuchse vorgenommenen Messungen. 3 Gegebenenfalls ist für das zu testende Gerät sowie die Testleitungen eine ordnungsgemäße GUARD-Abschirmung erforderlich. 4 Lx = Zähler des angezeigten L-Werts, z. B. L = 88,88 H entspricht Lx = 8888. U1731A/U1732A Benutzer- und Servicehandbuch...
-
Seite 48: Elektrische Spezifikationen Des U1732A
Nach Kurzschluss- kalibrierung 1 Diese Spezifikation basiert auf Batteriebetrieb. 1 Diese Spezifikation basiert auf den an der Testbuchse vorgenommenen Messungen. HINWEIS 2 Gegebenenfalls ist für das zu testende Gerät sowie die Testleitungen eine ordnungsgemäße GUARD-Abschirmung erforderlich. U1731A/U1732A Benutzer- und Servicehandbuch... - Seite 49 0,7% + 100/Cx + 5 (DF<0,5) Nach Offen- Kalibrierung 2000 pF 1999,9 pF 1,0% + 5 (DF<0,1) 2,0% + 100/Cx + 5 (DF<0,1) Nach Offen- Kalibrierung 1 Es können Werte bis max. 1999 angezeigt werden, jedoch mit nicht spezifizierter Präzision. U1731A/U1732A Benutzer- und Servicehandbuch...
- Seite 50 1,2% + 100/Lx + 5 200 mH 199,99 mH 1,0% + (Lx/10000)% + 5 3,0% + 100/Lx + 5 Nach Kurzschluss- kalibrierung 20 mH 19,999 mH 2,0% + (Lx/10000)% + 5 10,0% + 100/Lx + 5 Nach Kurzschluss- kalibrierung U1731A/U1732A Benutzer- und Servicehandbuch...
- Seite 51 2 Diese Spezifikation basiert auf den an der Testbuchse vorgenommenen Messungen. 3 Gegebenenfalls ist für das zu testende Gerät sowie die Testleitungen eine ordnungsgemäße GUARD-Abschirmung erforderlich. 4 Lx = Zähler des angezeigten L-Werts, z.B. L = 88,88 H entspricht Lx = 8888. U1731A/U1732A Benutzer- und Servicehandbuch...
-
Seite 52: Allgemeine Spezifikationen
Spezifikationen Allgemeine Spezifikationen Tabelle 4-1 Allgemeine Merkmale des U1731A und U1732A Parameter U1731A U1732A Netzteil Einzelne Standard-9-V-Batterie (Alkali) Externer Gleichstromnetzteil (Gleichstrom 12 V - 15 V , Ladung mind. 50 mA) Anzeige L/C/R: Maximalanzeige 19999 D/Q: Maximalanzeige 999 (automatische Bereichsauswahl) - Seite 53 5 bis 7 Stunden, typisch (ohne Hintergrundbeleuchtung bei neuer Alkali-Batterie) Anzeigenhintergrundbeleuchtung Nicht verfügbar Verfügbar Gewicht 330 g Maße (B x H x T) 87 mm x 184 mm x 41 mm Sicherheit Entwickelt in Übereinstimmung mit IEC 61010-1 für Verschmutzungsgrad 2 Garantie 3 Jahre U1731A/U1732A Benutzer- und Servicehandbuch...
-
Seite 54: Smd-Pinzettenspezifikationen
4-mm-Stecker auf, die mit den +(H-SENSE)-, -(L-SENSE)- und GUARD-Enden des Messgeräts verbunden sind. Die Länge beträgt etwa 770 mm (30,3) (siehe Abbildung 4-1). ± Green GUARD Hi/S Black Lo/S Abbildung 4-1 SMD-Pinzetten U1731A/U1732A Benutzer- und Servicehandbuch... -
Seite 55: Elektrische Eigenschaften
Diese Pinzette ist für die Verwendung in geschlossenen Räumen in einer Höhe von bis zu 2000 Meter geeignet. Betriebstemperatur: 0°C~50°C, 80% relative Luftfeuchtigkeit. Lagerungstemperatur: -20°C bis 60°C Um einen elektrischen Schlag zu vermeiden, verwenden Sie für WARNUNG Ihre Geräte niemals eine feuchte Pinzette. U1731A/U1732A Benutzer- und Servicehandbuch... - Seite 56 Spezifikationen U1731A/U1732A Benutzer- und Servicehandbuch...
- Seite 57 Oder besuchen Sie uns im Internet: www.agilent.com/find/assist Änderungen der Produktspezifikationen und -beschreibungen in diesem Dokument vorbehalten. Die aktuelle Version finden Sie stets auf der Agilent Website. © Agilent Technologies, Inc. 2008-2010 Gedruckt in Malaysia Dritte Ausgabe, 13. April 2010 U1731-90029 Agilent Technologies...
