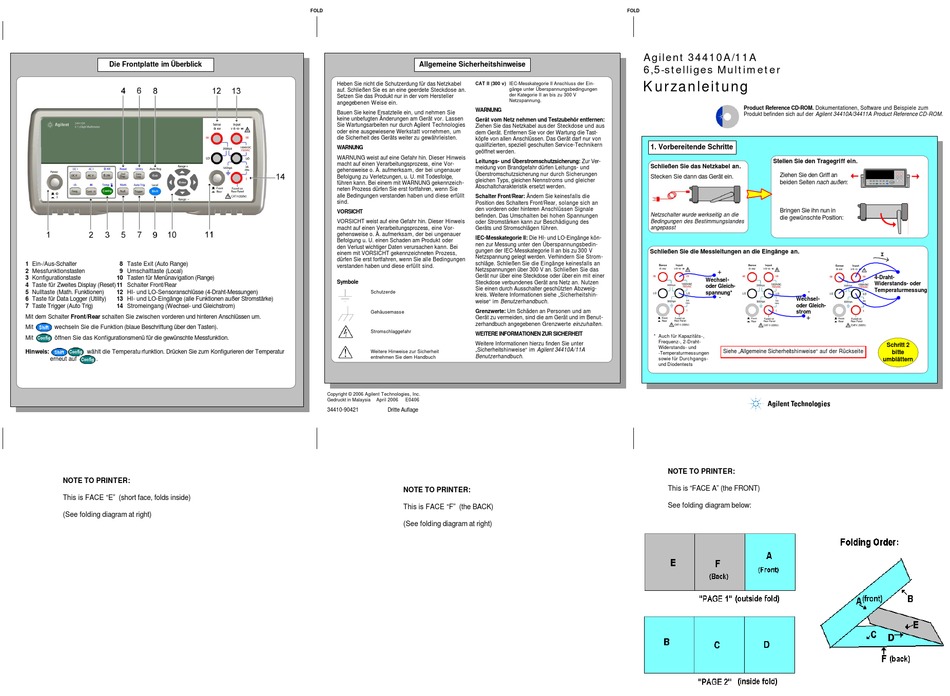

Agilent Technologies 34411A Kurzanleitung

Die Frontplatte im Überblick
1 Ein-/Aus-Schalter 8 Taste Exit (Auto Range)
2 Messfunktionstasten 9 Umschalttaste (Local)
3 Konfigurationstaste 10 Tasten für Menünavigation (Range)
4 Taste für Zweites Display (Reset) 11 Schalter Front/Rear
5 Nulltaste (Math. Funktionen) 12 HI- und LO-Sensoranschlüsse (4-Draht-Messungen)
6 Taste für Data Logger (Utility) 13 HI- und LO-Eingänge (alle Funktionen außer Stromstärke)
7 Taste Trigger (Auto Trig) 14 Stromeingang (Wechsel- und Gleichstrom)
Mit dem Schalter Front/Rear schalten Sie zwischen vorderen und hinteren Anschlüssen um.
Mit wechseln Sie die Funktion (blaue Beschriftung über den Tasten).
Mit öffnen Sie das Konfigurationsmenü für die gewünschte Messfunktion.
Hinweis: wählt die Temperatu rfunktion. Drücken Sie zum Konfigurieren der Temperatur
erneut auf .
Allgemeine Sicherheitshinweise
Heben Sie nicht die Schutzerdung für das Netzkabel CAT II (300 v) IEC-Messkategorie II Anschluss der Ein-
auf. Schließen Sie es an eine geerdete Steckdose an.
Setzen Sie das Produkt nur in der vom Hersteller
angegebenen Weise ein.
WARNUNG
Bauen Sie keine Ersatzteile ein, und nehmen Sie
keine unbefugten Änderungen am Gerät vor. Lassen
Gerät vom Netz nehmen und Testzubehör entfernen:
Sie Wartungsarbeiten nur durch Agilent Technologies
Ziehen Sie das Netzkabel aus der Steckdose und aus
oder eine ausgewiesene Werkstatt vornehmen, um
dem Gerät. Entfernen Sie vor der Wartung die Tast-
die Sicherheit des Geräts weiter zu gewährleisten.
köpfe von allen Anschlüssen. Das Gerät darf nur von
qualifizierten, speziell geschulten Service-Technikern
WARNUNG
geöffnet werden.
WARNUNG weist auf eine Gefahr hin. Dieser Hinweis
Leitungs- und Überstromschutzsicherung: Zur Ver-
macht auf einen Verarbeitungsprozess, eine Vor-
meidung von Brandgefahr dürfen Leitungs- und
gehensweise o. Ä. aufmerksam, der bei ungenauer
Überstromschutzsicherung nur durch Sicherungen
Befolgung zu Verletzungen, u. U. mit Todesfolge,
gleichen Typs, gleichen Nennstroms und gleicher
führen kann. Bei einem mit WARNUNG gekennzeich-
Abschaltcharakteristik ersetzt werden.
neten Prozess dürfen Sie erst fortfahren, wenn Sie
alle Bedingungen verstanden haben und diese erfüllt
Schalter Front/Rear: Ändern Sie keinesfalls die
sind.
Position des Schalters Front/Rear, solange sich an
den vorderen oder hinteren Anschlüssen Signale
VORSICHT
befinden. Das Umschalten bei hohen Spannungen
VORSICHT weist auf eine Gefahr hin. Dieser Hinweis oder Stromstärken kann zur Beschädigung des
macht auf einen Verarbeitungsprozess, eine Vor-
Geräts und Stromschlägen führen.
gehensweise o. Ä. aufmerksam, der bei ungenauer
IEC-Messkategorie II: Die HI- und LO-Eingänge kön-
Befolgung u. U. einen Schaden am Produkt oder
nen zur Messung unter den Überspannungsbedin-
den Verlust wichtiger Daten verursachen kann. Bei
gungen der IEC-Messkategorie II an bis zu 300 V
einem mit VORSICHT gekennzeichneten Prozess,
Netzspannung gelegt werden. Verhindern Sie Strom-
dürfen Sie erst fortfahren, wenn Sie alle Bedingungen
schläge. Schließen Sie die Eingänge keinesfalls an
verstanden haben und diese erfüllt sind.
Netzspannungen über 300 V an. Schließen Sie das
Gerät nur über eine Steckdose oder über ein mit einer
Symbole
Steckdose verbundenes Gerät ans Netz an. Nutzen
Sie einen durch Ausschalter geschützten Abzweig-
Schutzerde
kreis. Weitere Informationen siehe „Sicherheitshin-
weise" im Benutzerhandbuch.
Grenzwerte: Um Schäden an Personen und am
Gehäusemasse
Gerät zu vermeiden, sind die am Gerät und im Benut-
zerhandbuch angegebenen Grenzwerte einzuhalten.
Stromschlaggefahr
WEITERE INFORMATIONEN ZUR SICHERHEIT
Weitere Informationen hierzu finden Sie unter
„Sicherheitshinweise" im Agilent 34410A/11A
Weitere Hinweise zur Sicherheit
Benutzerhandbuch.
entnehmen Sie dem Handbuch
Copyright © 2006 Agilent Technologies, Inc.
Gedruckt in Malaysia April 2006 E0406
34410-90421 Dritte Auflage
Agilent 34410A/11A
6,5-stelliges Multimeter
Kurzanleitung
gänge unter Überspannungsbedingungen
der Kategorie II an bis zu 300 V
Netzspannung.
1. Vorbereitende Schritte
Schließen Sie das Netzkabel an.
Stecken Sie dann das Gerät ein.
Netzschalter wurde werkseitig an die
Bedingungen des Bestimmungslandes
angepasst
Schließen Sie die Messleitungen an die Eingänge an.
* Auch für Kapazitäts-,
Frequenz-, 2-Draht-
Widerstands- und
-Temperaturmessungen
sowie für Durchgangs-
und Diodentests
Product Reference CD-ROM. Dokumentationen, Software und Beispiele zum
Produkt befinden sich auf der Agilent 34410A/34411A Product Reference CD-ROM.
Stellen Sie den Tragegriff ein.
Ziehen Sie den Griff an
beiden Seiten nach außen:
Bringen Sie ihn nun in
die gewünschte Position:
I
+
4-Draht-
Wechsel-
Widerstands- oder
oder Gleich-
Temperaturmessung
-
spannung*
-
Wechsel-
oder Gleich-
strom
+
Siehe „Allgemeine Sicherheitshinweise" auf der Rückseite
umblättern
sA
Schritt 2
bitte
