Kapitel 4
4.7.2.6
Controller-Schrank aufstellen
76
Betriebsanleitung | SICK
Montage

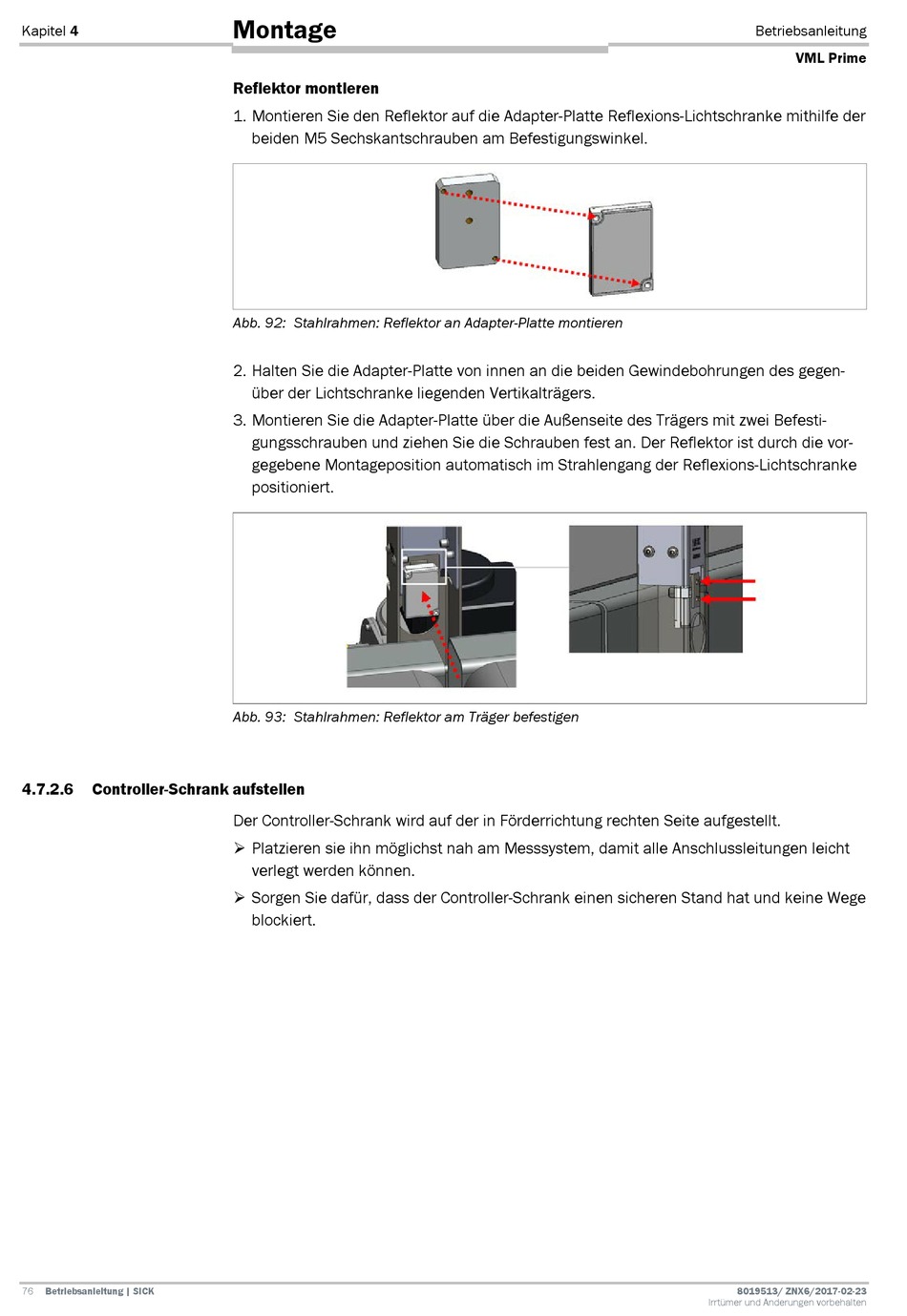

Reflektor montieren
1. Montieren Sie den Reflektor auf die Adapter-Platte Reflexions-Lichtschranke mithilfe der
beiden M5 Sechskantschrauben am Befestigungswinkel.
Abb. 92: Stahlrahmen: Reflektor an Adapter-Platte montieren
2. Halten Sie die Adapter-Platte von innen an die beiden Gewindebohrungen des gegen-
über der Lichtschranke liegenden Vertikalträgers.
3. Montieren Sie die Adapter-Platte über die Außenseite des Trägers mit zwei Befesti-
gungsschrauben und ziehen Sie die Schrauben fest an. Der Reflektor ist durch die vor-
gegebene Montageposition automatisch im Strahlengang der Reflexions-Lichtschranke
positioniert.
Abb. 93: Stahlrahmen: Reflektor am Träger befestigen
Der Controller-Schrank wird auf der in Förderrichtung rechten Seite aufgestellt.
Platzieren sie ihn möglichst nah am Messsystem, damit alle Anschlussleitungen leicht
verlegt werden können.
Sorgen Sie dafür, dass der Controller-Schrank einen sicheren Stand hat und keine Wege
blockiert.
Betriebsanleitung
VML Prime
8019513/ ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten
