Fehlerdiagnose
Leuchten die LEDs, auch wenn der Messbereich frei ist, kann das die folgenden Ursachen
haben.
Ursache
Strahlengang ist durch Gegen-
stand dauerhaft abgeschattet.
Seitenführung oder Schutzab-
deckung wurden nicht ausge-
blendet.
Tab. 26: Fehlersituation MSC800: LED für Triggerung (LED leuchtet)
Leuchten die LEDs nicht, wenn sich ein Objekt im Messbereich befindet, kann das die
folgenden Ursachen haben:
Ursache
Signalground wurde nicht
aktiviert.
Ader ist nicht richtig im Klemm-
block aufgelegt.
Trigger-Ader wurde nicht oder
falsch aufgelegt.
Spannungsversorgung liegt
nicht an.
Tab. 27: Fehlersituation MSC800: LED für Triggerung (LED leuchtet nicht)
LED 'SYSTEM READY' leuchtet nicht
Die LED SYSTEM READY am MSC800 leuchtet nicht.

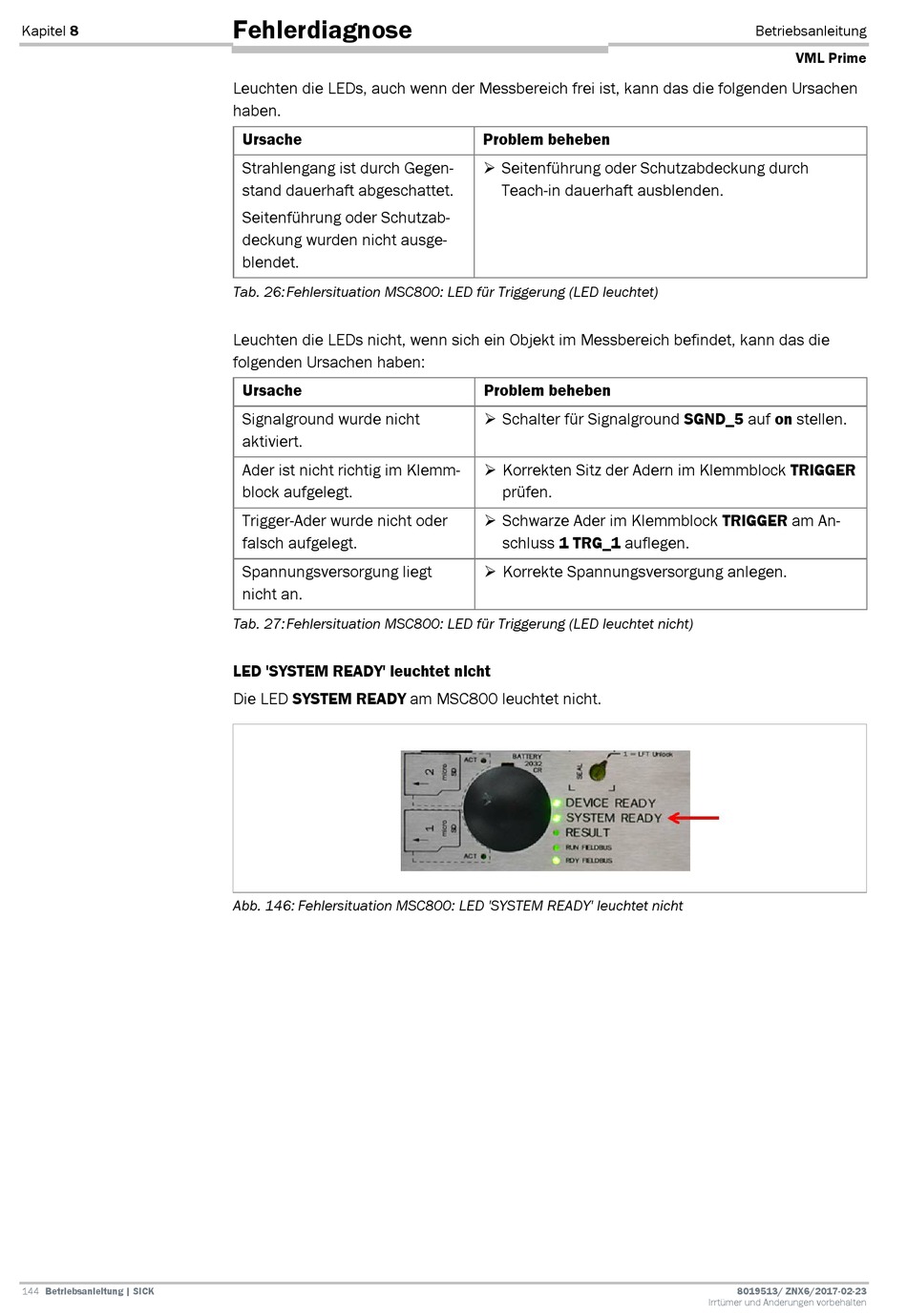

Abb. 146: Fehlersituation MSC800: LED 'SYSTEM READY' leuchtet nicht
Problem beheben
Seitenführung oder Schutzabdeckung durch
Teach-in dauerhaft ausblenden.
Problem beheben
Schalter für Signalground SGND_5 auf on stellen.
Korrekten Sitz der Adern im Klemmblock TRIGGER
prüfen.
Schwarze Ader im Klemmblock TRIGGER am An-
schluss 1 TRG_1 auflegen.
Korrekte Spannungsversorgung anlegen.
Betriebsanleitung
VML Prime
8019513/ ZNX6/2017-02-23
