Betriebsanleitung
VML Prime
8019513/ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten

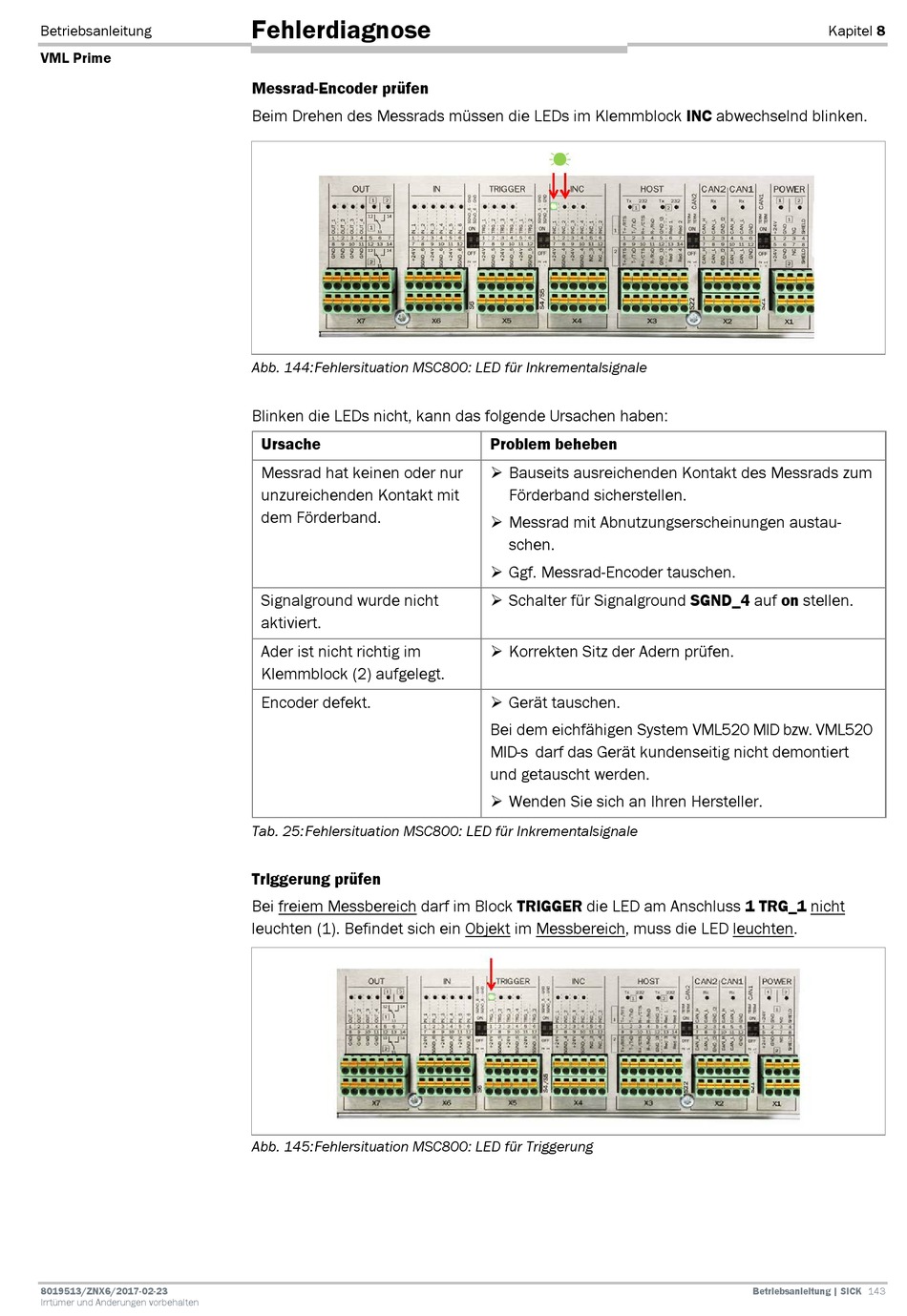

Fehlerdiagnose
Messrad-Encoder prüfen
Beim Drehen des Messrads müssen die LEDs im Klemmblock INC abwechselnd blinken.
Abb. 144: Fehlersituation MSC800: LED für Inkrementalsignale
Blinken die LEDs nicht, kann das folgende Ursachen haben:
Ursache
Messrad hat keinen oder nur
unzureichenden Kontakt mit
dem Förderband.
Signalground wurde nicht
aktiviert.
Ader ist nicht richtig im
Klemmblock (2) aufgelegt.
Encoder defekt.
Tab. 25: Fehlersituation MSC800: LED für Inkrementalsignale
Triggerung prüfen
Bei freiem Messbereich darf im Block TRIGGER die LED am Anschluss 1 TRG_1 nicht
leuchten (1). Befindet sich ein Objekt im Messbereich, muss die LED leuchten.
Abb. 145: Fehlersituation MSC800: LED für Triggerung
Problem beheben
Bauseits ausreichenden Kontakt des Messrads zum
Förderband sicherstellen.
Messrad mit Abnutzungserscheinungen austau-
schen.
Ggf. Messrad-Encoder tauschen.
Schalter für Signalground SGND_4 auf on stellen.
Korrekten Sitz der Adern prüfen.
Gerät tauschen.
Bei dem eichfähigen System VML520 MID bzw. VML520
MID-s darf das Gerät kundenseitig nicht demontiert
und getauscht werden.
Wenden Sie sich an Ihren Hersteller.
Kapitel 8
Betriebsanleitung | SICK 143
