Kapitel 8
8.5

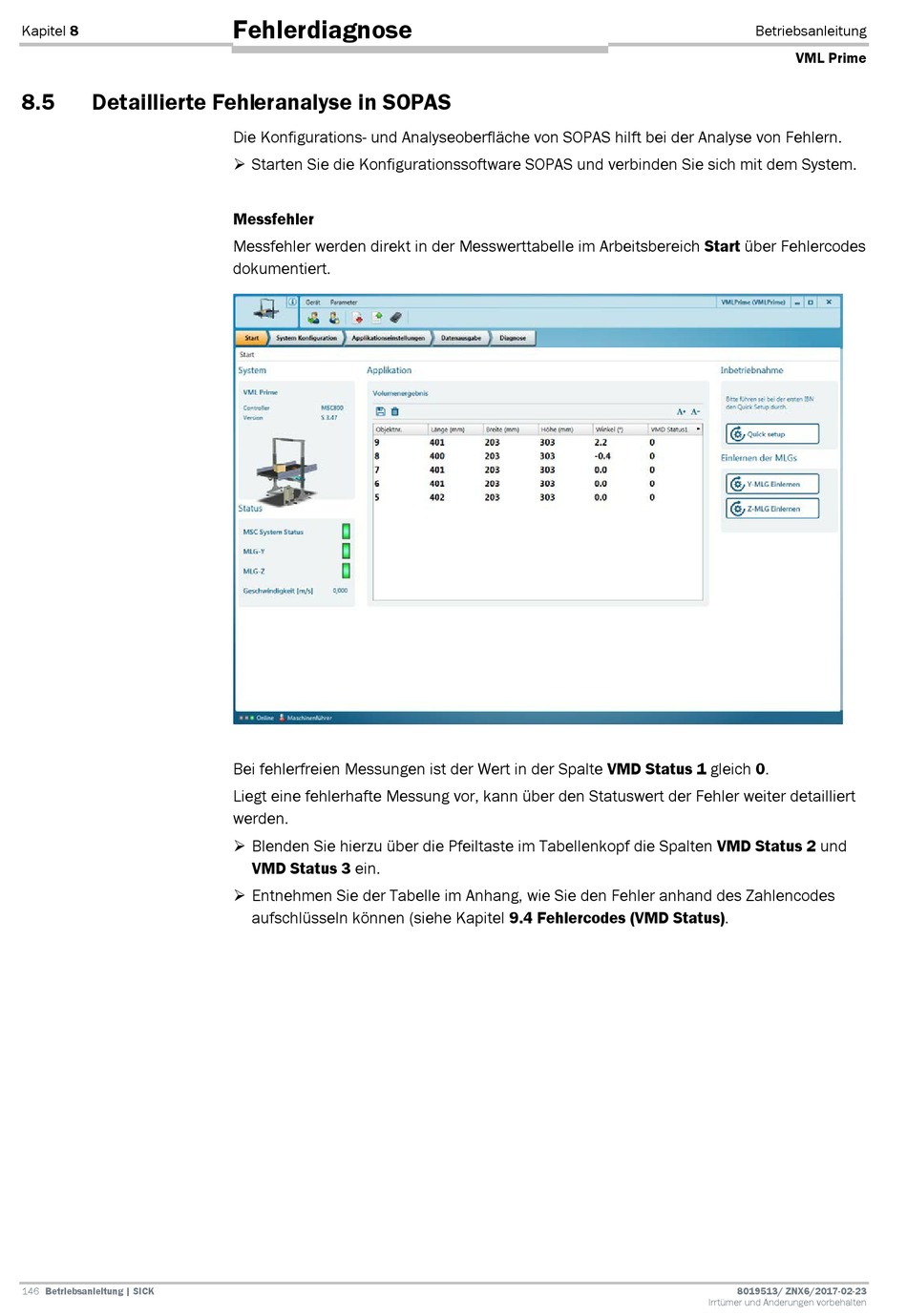

Detaillierte Fehleranalyse in SOPAS
146 Betriebsanleitung | SICK
Fehlerdiagnose
Die Konfigurations- und Analyseoberfläche von SOPAS hilft bei der Analyse von Fehlern.
Starten Sie die Konfigurationssoftware SOPAS und verbinden Sie sich mit dem System.
Messfehler
Messfehler werden direkt in der Messwerttabelle im Arbeitsbereich Start über Fehlercodes
dokumentiert.
Bei fehlerfreien Messungen ist der Wert in der Spalte VMD Status 1 gleich 0.
Liegt eine fehlerhafte Messung vor, kann über den Statuswert der Fehler weiter detailliert
werden.
Blenden Sie hierzu über die Pfeiltaste im Tabellenkopf die Spalten VMD Status 2 und
VMD Status 3 ein.
Entnehmen Sie der Tabelle im Anhang, wie Sie den Fehler anhand des Zahlencodes
aufschlüsseln können (siehe Kapitel 9.4 Fehlercodes (VMD Status).
Betriebsanleitung
VML Prime
8019513/ ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten
