Betriebsanleitung
VML Prime
5.7

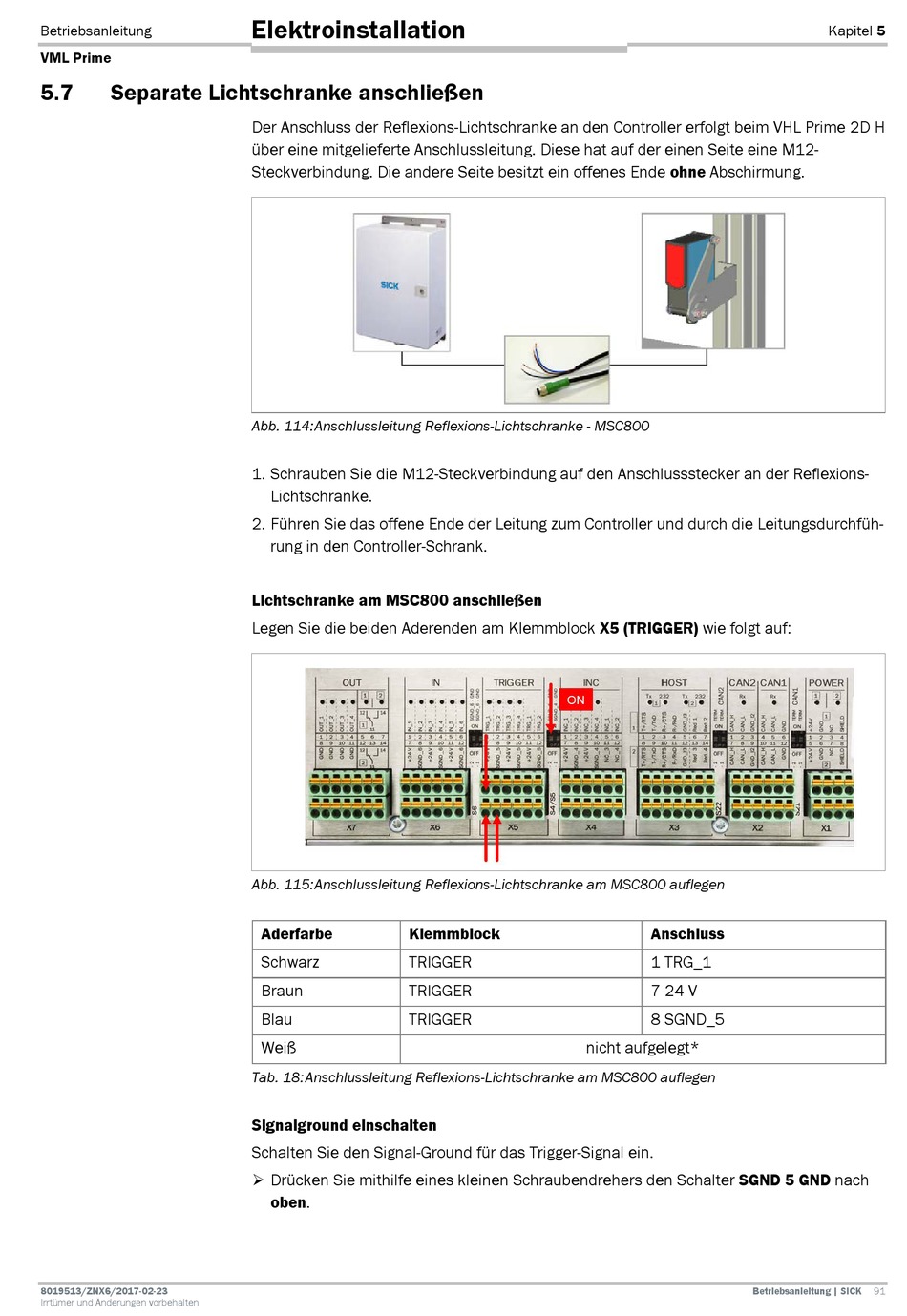

Separate Lichtschranke anschließen
8019513/ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten
Elektroinstallation
Der Anschluss der Reflexions-Lichtschranke an den Controller erfolgt beim VHL Prime 2D H
über eine mitgelieferte Anschlussleitung. Diese hat auf der einen Seite eine M12-
Steckverbindung. Die andere Seite besitzt ein offenes Ende ohne Abschirmung.
Abb. 114: Anschlussleitung Reflexions-Lichtschranke - MSC800
1. Schrauben Sie die M12-Steckverbindung auf den Anschlussstecker an der Reflexions-
Lichtschranke.
2. Führen Sie das offene Ende der Leitung zum Controller und durch die Leitungsdurchfüh-
rung in den Controller-Schrank.
Lichtschranke am MSC800 anschließen
Legen Sie die beiden Aderenden am Klemmblock X5 (TRIGGER) wie folgt auf:
Abb. 115: Anschlussleitung Reflexions-Lichtschranke am MSC800 auflegen
Aderfarbe
Klemmblock
Schwarz
TRIGGER
Braun
TRIGGER
Blau
TRIGGER
Weiß
Tab. 18: Anschlussleitung Reflexions-Lichtschranke am MSC800 auflegen
Signalground einschalten
Schalten Sie den Signal-Ground für das Trigger-Signal ein.
Drücken Sie mithilfe eines kleinen Schraubendrehers den Schalter SGND 5 GND nach
oben.
Anschluss
1 TRG_1
7 24 V
8 SGND_5
nicht aufgelegt*
Betriebsanleitung | SICK
Kapitel 5
91
