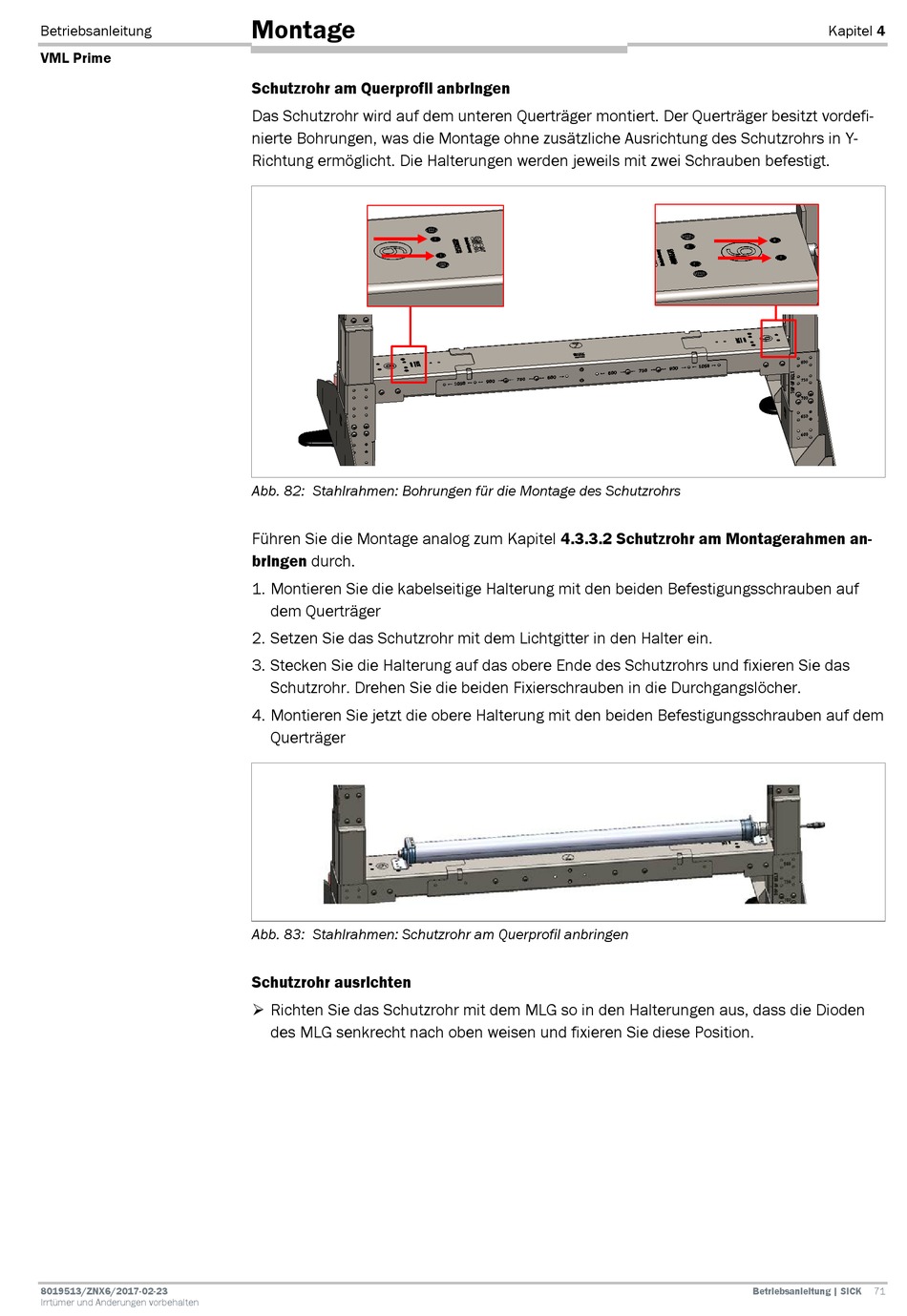

Betriebsanleitung
VML Prime
8019513/ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten
Montage
Schutzrohr am Querprofil anbringen
Das Schutzrohr wird auf dem unteren Querträger montiert. Der Querträger besitzt vordefi-
nierte Bohrungen, was die Montage ohne zusätzliche Ausrichtung des Schutzrohrs in Y-
Richtung ermöglicht. Die Halterungen werden jeweils mit zwei Schrauben befestigt.
Abb. 82: Stahlrahmen: Bohrungen für die Montage des Schutzrohrs
Führen Sie die Montage analog zum Kapitel 4.3.3.2 Schutzrohr am Montagerahmen an-
bringen durch.
1. Montieren Sie die kabelseitige Halterung mit den beiden Befestigungsschrauben auf
dem Querträger
2. Setzen Sie das Schutzrohr mit dem Lichtgitter in den Halter ein.
3. Stecken Sie die Halterung auf das obere Ende des Schutzrohrs und fixieren Sie das
Schutzrohr. Drehen Sie die beiden Fixierschrauben in die Durchgangslöcher.
4. Montieren Sie jetzt die obere Halterung mit den beiden Befestigungsschrauben auf dem
Querträger
Abb. 83: Stahlrahmen: Schutzrohr am Querprofil anbringen
Schutzrohr ausrichten
Richten Sie das Schutzrohr mit dem MLG so in den Halterungen aus, dass die Dioden
des MLG senkrecht nach oben weisen und fixieren Sie diese Position.
Kapitel 4
Betriebsanleitung | SICK
71
