Kapitel 5

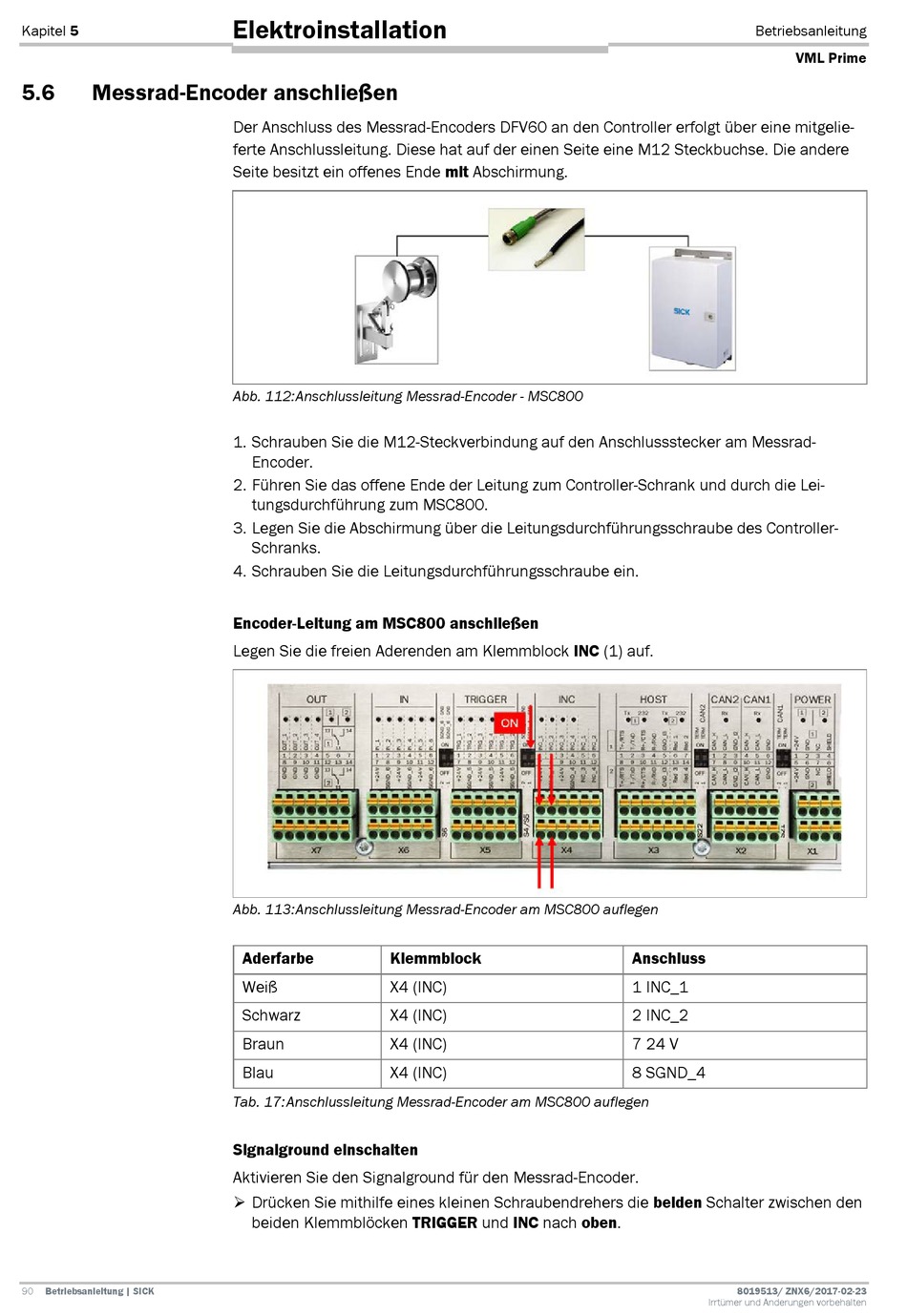

5.6
Messrad-Encoder anschließen
90
Betriebsanleitung | SICK
Elektroinstallation
Der Anschluss des Messrad-Encoders DFV60 an den Controller erfolgt über eine mitgelie-
ferte Anschlussleitung. Diese hat auf der einen Seite eine M12 Steckbuchse. Die andere
Seite besitzt ein offenes Ende mit Abschirmung.
Abb. 112: Anschlussleitung Messrad-Encoder - MSC800
1. Schrauben Sie die M12-Steckverbindung auf den Anschlussstecker am Messrad-
Encoder.
2. Führen Sie das offene Ende der Leitung zum Controller-Schrank und durch die Lei-
tungsdurchführung zum MSC800.
3. Legen Sie die Abschirmung über die Leitungsdurchführungsschraube des Controller-
Schranks.
4. Schrauben Sie die Leitungsdurchführungsschraube ein.
Encoder-Leitung am MSC800 anschließen
Legen Sie die freien Aderenden am Klemmblock INC (1) auf.
Abb. 113: Anschlussleitung Messrad-Encoder am MSC800 auflegen
Aderfarbe
Klemmblock
Weiß
X4 (INC)
Schwarz
X4 (INC)
Braun
X4 (INC)
Blau
X4 (INC)
Tab. 17: Anschlussleitung Messrad-Encoder am MSC800 auflegen
Signalground einschalten
Aktivieren Sie den Signalground für den Messrad-Encoder.
Drücken Sie mithilfe eines kleinen Schraubendrehers die beiden Schalter zwischen den
beiden Klemmblöcken TRIGGER und INC nach oben.
Betriebsanleitung
VML Prime
Anschluss
1 INC_1
2 INC_2
7 24 V
8 SGND_4
8019513/ ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten
