Betriebsanleitung
VML Prime
4.2.3
Rahmengestell ausrichten
4.2.4
Rahmengestell nivellieren
8019513/ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten
Montage
Das Rahmengestell muss in sich rechtwinklig und rechtwinklig zum Förderband ausgerich-
tet sein. Die Querprofile müssen parallel zum Fördersystem verlaufen.
Die Abstände zum Band müssen auf beiden Seiten symmetrisch zueinander sein.

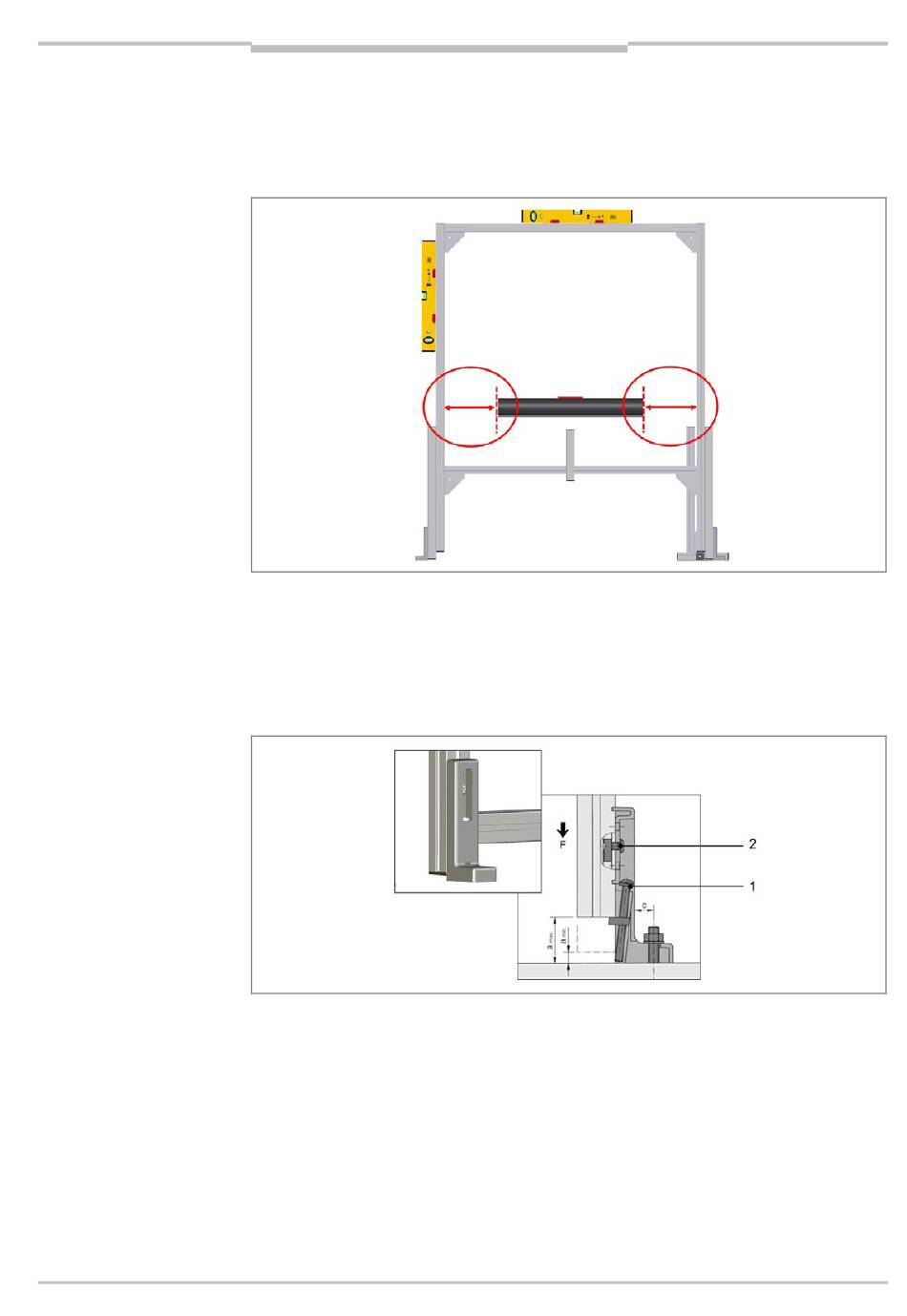

Abb. 29: item-Montagerahmen: Rahmengestell ausrichten
Die Verstellung des Winkelstellfußes ermöglicht einen einfachen Ausgleich von Bo-
denunebenheiten durch Höhenverstellung. Sie können das Rahmengestell damit waage-
recht ausrichten und lotrecht aufstellen.
Abb. 30: item-Montagerahmen: Rahmengestell über Winkelstellfüße nivellieren
1. Drehen Sie die Einstellschraube (1.) der Stellfüße, um die Trägerprofile höher oder tiefer
zu stellen, bis das gesamte Rahmengestell zur Förderrichtung im Lot steht.
2. Fixieren Sie die gewählte Höhe dann durch Anzug der seitlichen Befestigungsschraube
(2.).
Kapitel 4
Betriebsanleitung | SICK
43
