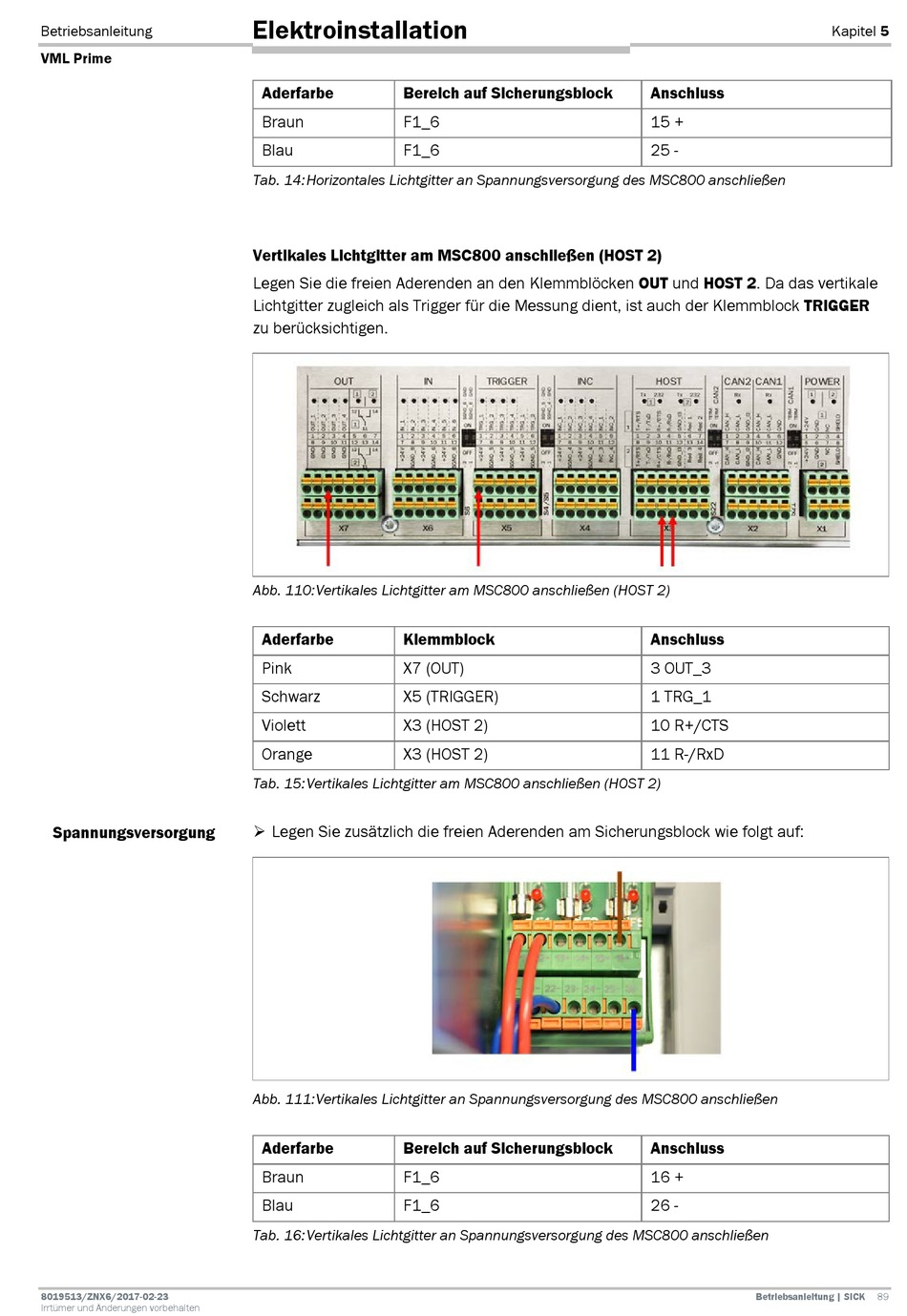

Elektroinstallation
Aderfarbe
Bereich auf Sicherungsblock
Braun
F1_6
Blau
F1_6
Tab. 14: Horizontales Lichtgitter an Spannungsversorgung des MSC800 anschließen
Vertikales Lichtgitter am MSC800 anschließen (HOST 2)
Legen Sie die freien Aderenden an den Klemmblöcken OUT und HOST 2. Da das vertikale
Lichtgitter zugleich als Trigger für die Messung dient, ist auch der Klemmblock TRIGGER
zu berücksichtigen.
Abb. 110: Vertikales Lichtgitter am MSC800 anschließen (HOST 2)
Aderfarbe
Klemmblock
Pink
X7 (OUT)
Schwarz
X5 (TRIGGER)
Violett
X3 (HOST 2)
Orange
X3 (HOST 2)
Tab. 15: Vertikales Lichtgitter am MSC800 anschließen (HOST 2)
Legen Sie zusätzlich die freien Aderenden am Sicherungsblock wie folgt auf:
Abb. 111: Vertikales Lichtgitter an Spannungsversorgung des MSC800 anschließen
Aderfarbe
Bereich auf Sicherungsblock
Braun
F1_6
Blau
F1_6
Tab. 16: Vertikales Lichtgitter an Spannungsversorgung des MSC800 anschließen
Anschluss
15 +
25 -
Anschluss
3 OUT_3
1 TRG_1
10 R+/CTS
11 R-/RxD
Anschluss
16 +
26 -
