Produktbeschreibung

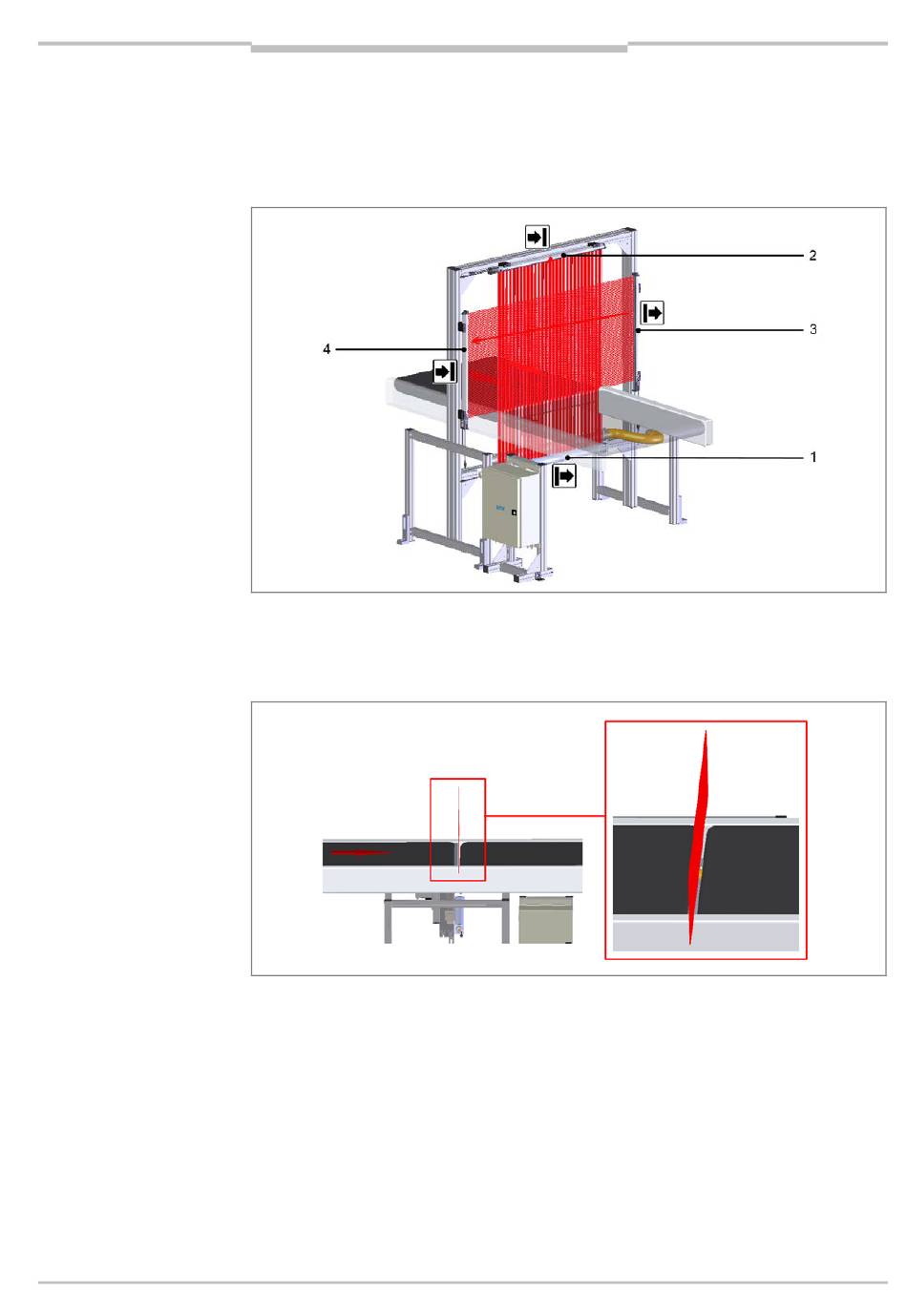

Der Sender des horizontalen Lichtgitters ist in allen Systemvarianten unterhalb der Förder-
technik montiert (1), der Empfänger oberhalb (2). Damit können äußere Störeinflüsse
durch Fremdlicht minimiert werden.
Der Sender des vertikalen Lichtgitters ist in allen Systemvarianten in Förderrichtung gese-
hen auf der linken Bandseite angebracht (3), der Empfänger auf der rechten (4).
Abb. 4:
Anordnung der Lichtgitter
Die Lichtstrahlen werden durch den Übergang von zwei Förderbändern geführt. Die Band-
lücke bedarf einer Breite von 10 mm.
Abb. 5:
Nahtstelle der Förderbänder
Die Montage muss sicherstellen, dass sich der Strahlengang des vertikalen Lichtgitters
und des horizontalen Lichtgitters in einer Ebene befinden.
