Betriebsanleitung
VML Prime
4.2
Item-Alurahmen aufbauen
4.2.1
Komponente des Rahmengestells
8019513/ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten
Montage
Das Rahmengestell für die Aufnahme der Gerätekomponenten wird als Tor um das För-
dersystem aufgebaut. Das Tor ist an der Lücke zweier Förderbänder aufzustellen, sodass
sich die Lichtstrahlen der Lichtgitter mittig zur Bandlücke befinden.
Der Torrahmen wird im Regelfall aus einzelnen Aluprofilen zusammengesetzt. Die Höhe
und Breite der Profile ist kundenspezifisch. Genauere Angaben hierzu entnehmen Sie der
Lieferspezifikation.
Das Rahmengestell besteht aus den folgenden Komponenten.

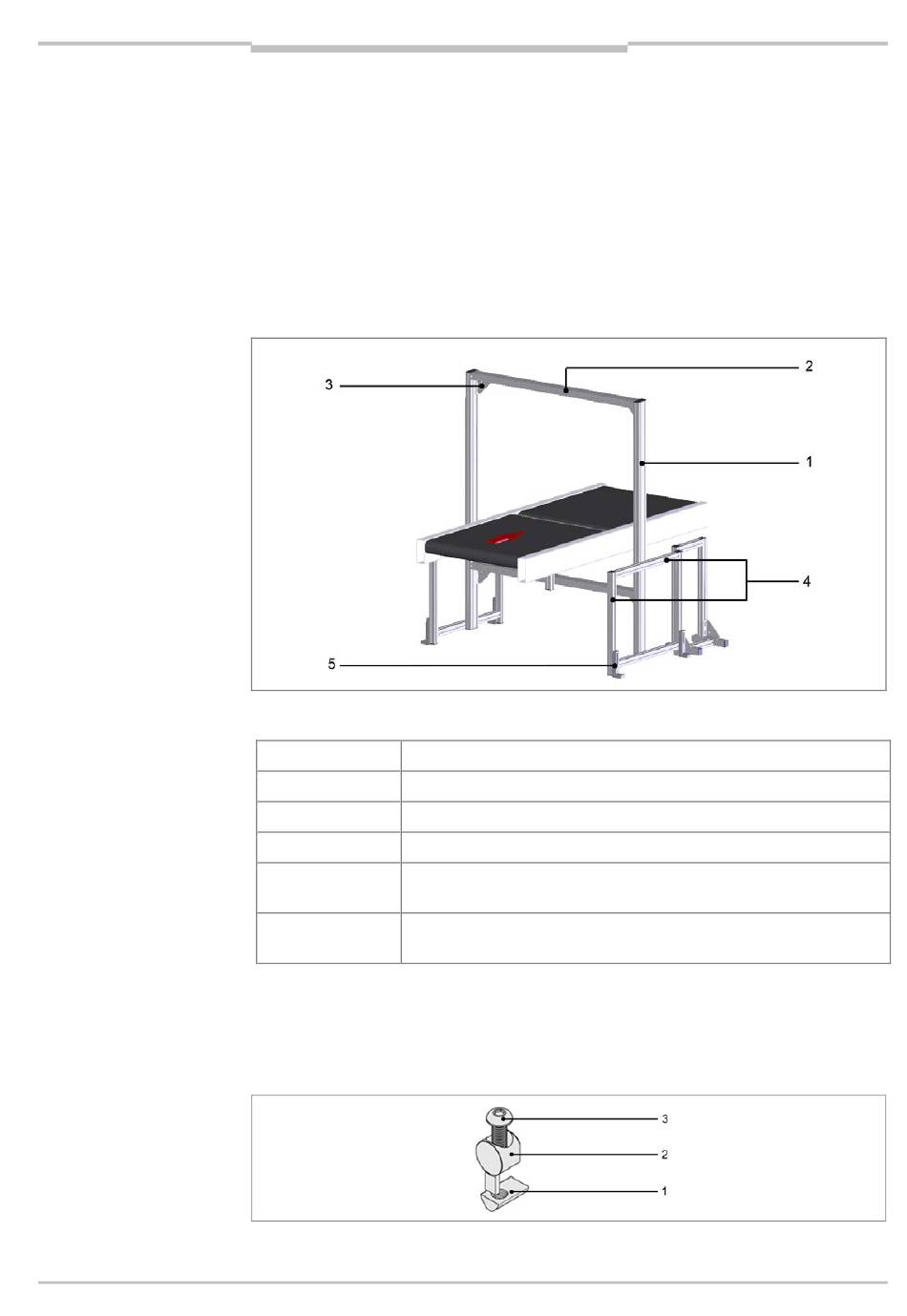

Abb. 25: item-Montagerahmen: Komponenten
Nummer
Bezeichnung
1
Trägerprofile
2
Querprofile zur Verbindung der beiden Trägerprofile
3
Winkel zur Stabilisierung des Rahmens
4
Längs- und Querprofile zur Fußkonstruktion und zur Montage
der Geräte
5
Winkelstellfüße zur Nivellierung und Verankerung des Rahmens
im Boden
Tab. 8: item-Montagerahmen: Komponenten
Die Aluprofile werden mithilfe der im Lieferumfang enthaltenen Aluminium Strangprofil-
Universalverbinder montiert. Aluminium Strangprofil-Universalverbinder sind rechtwinklige
und kraftschlüssige Aluprofilverbindungen, deren Position verschiebbar ist.
Abb. 26: item-Montagerahmen: Universalverbinder zur Montage der item-Profile
Kapitel 4
Betriebsanleitung | SICK
41
