Betriebsanleitung
VML Prime

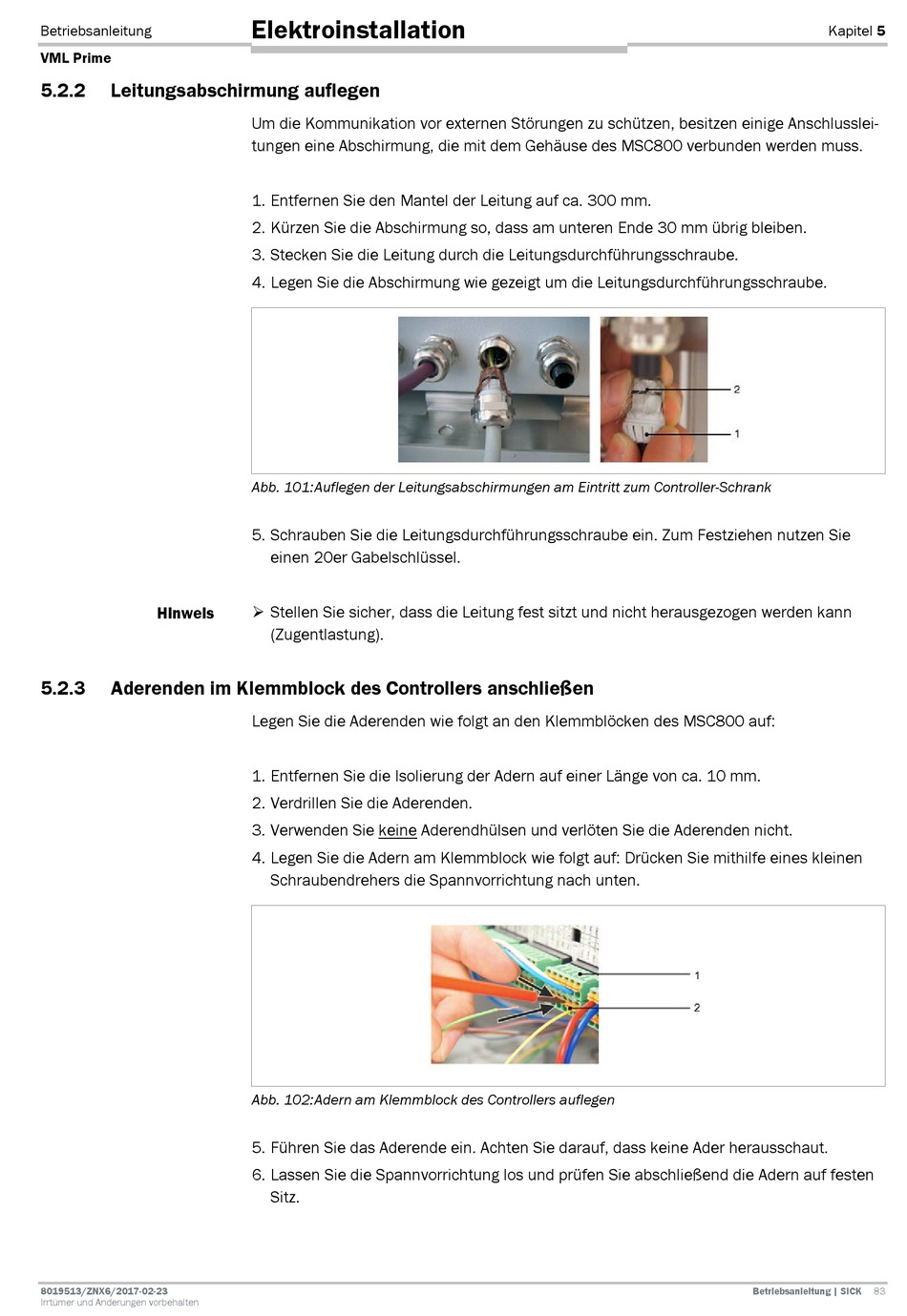

5.2.2
Leitungsabschirmung auflegen
Hinweis
5.2.3
Aderenden im Klemmblock des Controllers anschließen
8019513/ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten
Elektroinstallation
Um die Kommunikation vor externen Störungen zu schützen, besitzen einige Anschlusslei-
tungen eine Abschirmung, die mit dem Gehäuse des MSC800 verbunden werden muss.
1. Entfernen Sie den Mantel der Leitung auf ca. 300 mm.
2. Kürzen Sie die Abschirmung so, dass am unteren Ende 30 mm übrig bleiben.
3. Stecken Sie die Leitung durch die Leitungsdurchführungsschraube.
4. Legen Sie die Abschirmung wie gezeigt um die Leitungsdurchführungsschraube.
Abb. 101: Auflegen der Leitungsabschirmungen am Eintritt zum Controller-Schrank
5. Schrauben Sie die Leitungsdurchführungsschraube ein. Zum Festziehen nutzen Sie
einen 20er Gabelschlüssel.
Stellen Sie sicher, dass die Leitung fest sitzt und nicht herausgezogen werden kann
(Zugentlastung).
Legen Sie die Aderenden wie folgt an den Klemmblöcken des MSC800 auf:
1. Entfernen Sie die Isolierung der Adern auf einer Länge von ca. 10 mm.
2. Verdrillen Sie die Aderenden.
3. Verwenden Sie keine Aderendhülsen und verlöten Sie die Aderenden nicht.
4. Legen Sie die Adern am Klemmblock wie folgt auf: Drücken Sie mithilfe eines kleinen
Schraubendrehers die Spannvorrichtung nach unten.
Abb. 102: Adern am Klemmblock des Controllers auflegen
5. Führen Sie das Aderende ein. Achten Sie darauf, dass keine Ader herausschaut.
6. Lassen Sie die Spannvorrichtung los und prüfen Sie abschließend die Adern auf festen
Sitz.
Kapitel 5
Betriebsanleitung | SICK
83
