Montage
4. Stecken Sie die Halterung auf das obere Ende des Schutzrohrs.
5. Richten Sie das Schutzrohr mit dem MLG so in den Halterungen aus, dass die Dioden
des MLG senkrecht nach oben weisen.
6. Fixieren Sie diese Position. Drehen Sie die beiden Fixierschrauben in die Durchgangs-
löcher und ziehen Sie diese fest an.
7. Montieren Sie die obere Halterung mit den beiden Befestigungsschrauben auf dem
Querträger.
Schutzrohr und Abblasrohr in Halterung ausrichten
1. Schieben Sie das Abblasrohr von der Seite in die beiden Halterungen ein.
2. Drehen Sie das Abblasrohr so in den Halterungen, bis der Lüftungsschlitz knapp über
das Kunststoffrohr zeigt.
3. Ziehen Sie die Klemmschrauben fest an.

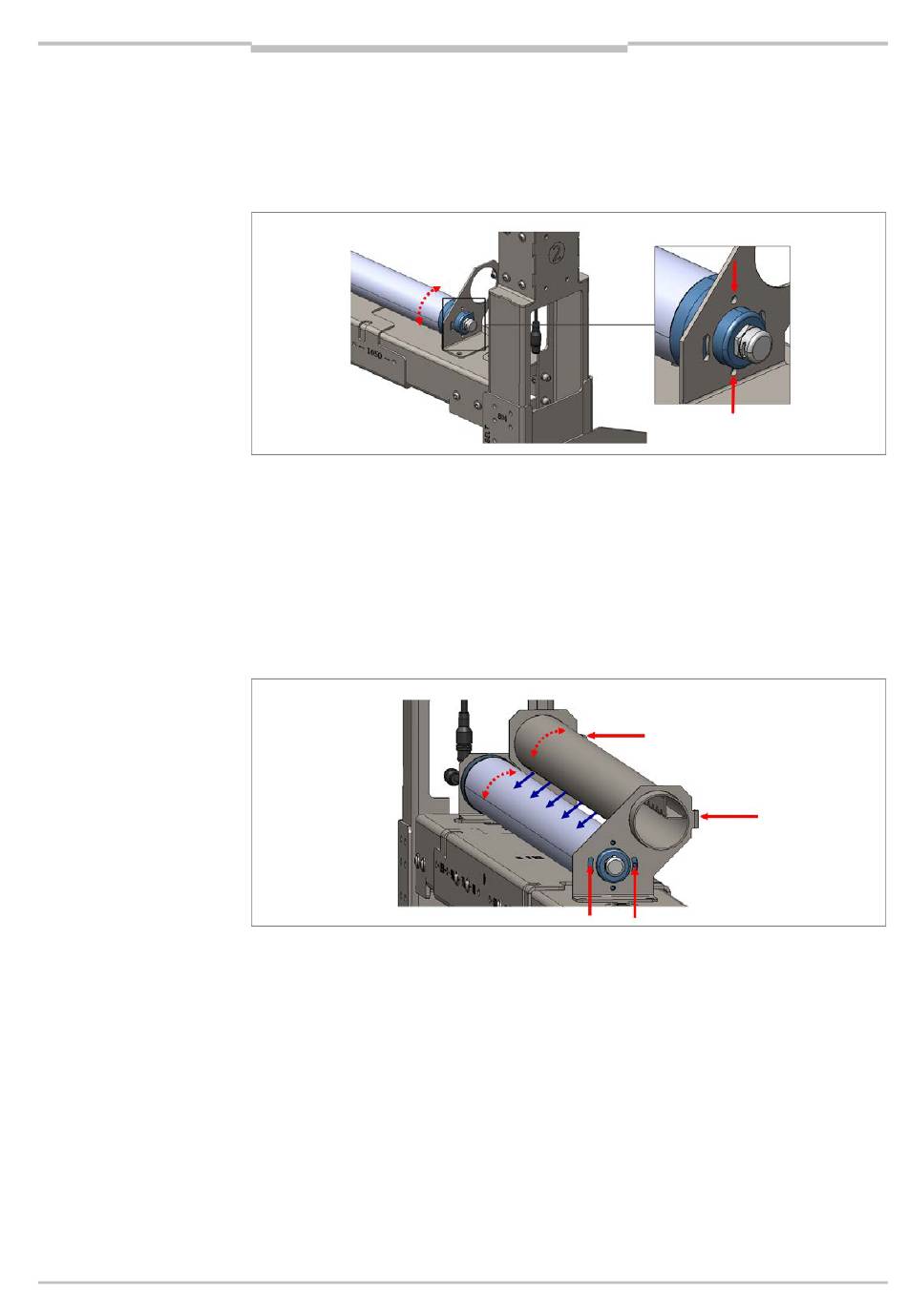

Abb. 86: Stahlrahmen: Schutzrohr und Abblasrohr in Halterung ausrichten
Kapitel 4
Betriebsanleitung | SICK
73
