Kapitel 7
7.2.1.2
Schutzrohr mit MLG tauschen
Hinweis
130 Betriebsanleitung | SICK
Wartung
Kommt das Schutzrohr IPG2 zum Einsatz, muss das MLG-2 ausgebaut werden. Die Vorge-
hensweise wird für die seitliche Montage des Schutzrohrs am item-Profil veranschaulicht.
Sie gilt gleichermaßen für den Stahlrahmen.
Schutzrohr ausbauen
1. Lösen und entfernen Sie die beiden Fixierschrauben am Langloch der oberen Halterung
2. Lösen Sie die Befestigungsschraube der oberen Halterung und verschieben Sie die
Halterung in der Profilnut in Y-Richtung aus dem Schutzrohr heraus.

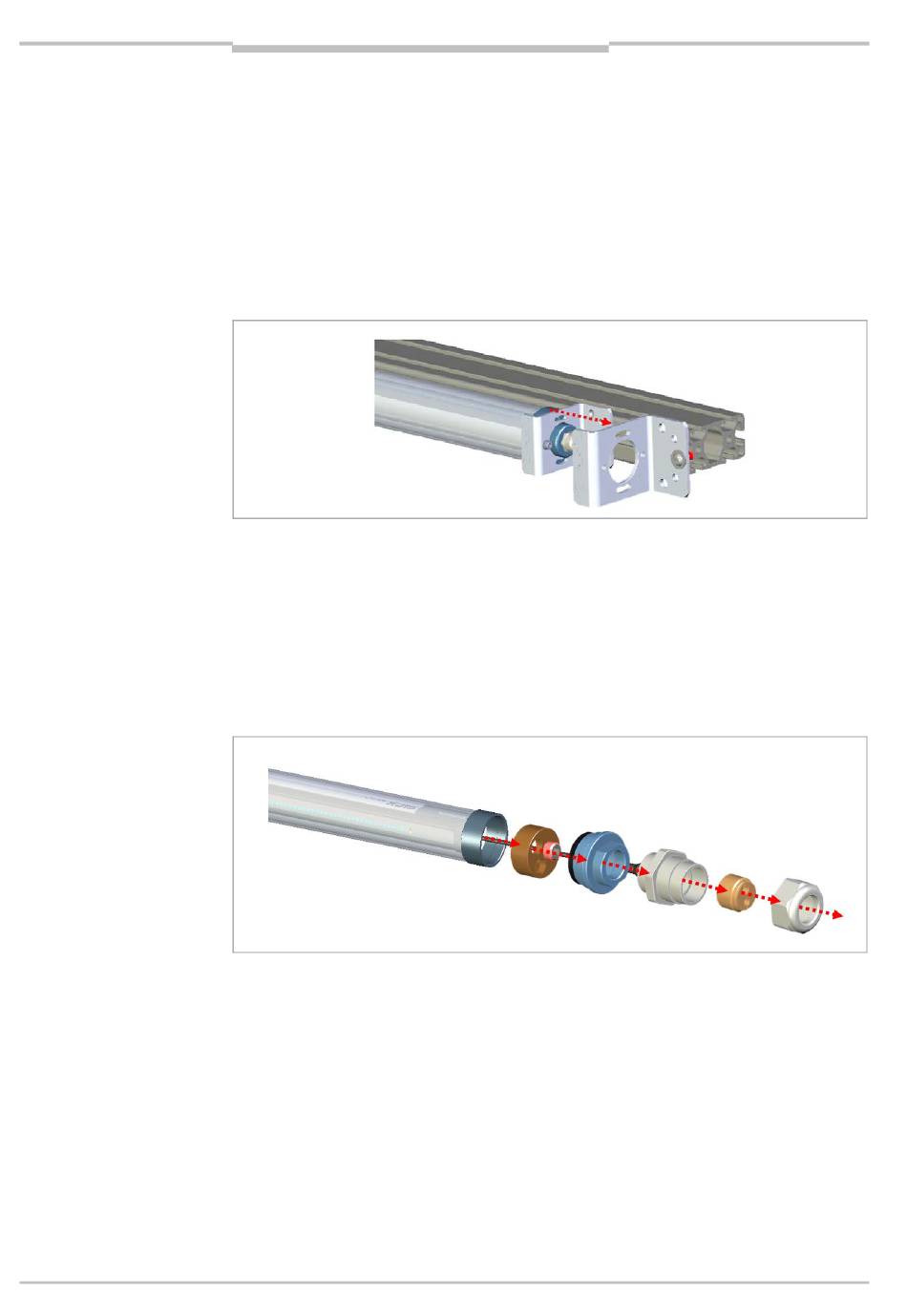

Abb. 136: Schutzrohr ausbauen
Halten Sie das Schutzrohr mit einer Hand fest.
3. Ziehen Sie das Schutzrohr aus der kabelseitigen Halterung.
Lichtgitter aus Schutzrohr ausbauen
Der Ausbau erfolgt in umgekehrter Reihenfolge wie der Zusammenbau. Ausführliche In-
formationen erhalten Sie im Kapitel 4.3.3.1 MLG in Schutzrohr einbauen).
Abb. 137: Lichtgitter aus Schutzrohr ausbauen
1. Schrauben Sie am kabelseitigen Ende die Mutter von der Leitungsverschraubung.
2. Demontieren Sie den Dichteinsatz.
3. Schrauben Sie die Leitungsverschraubung von der Endkappe.
4. Lösen Sie den Gewindestift in der Zentrierung.
5. Demontieren Sie die Endkappe.
6. Ziehen Sie die Zentrierung aus dem Schutzrohr.
7. Ziehen Sie die Zentrierung von der Anschlussleitung ab.
8. Ziehen Sie das Lichtgitter aus dem Schutzrohr heraus.
9. Demontieren Sie den Abstandshalter.
Betriebsanleitung
VML Prime
8019513/ ZNX6/2017-02-23
