Produktbeschreibung
Das Messsystem VML Prime besteht je nach Systemvariante aus einem horizontalen
und/oder einem vertikalen Lichtgitterpaar, der Steuereinheit MSC800 und einem Mess-
rad-Encoder.

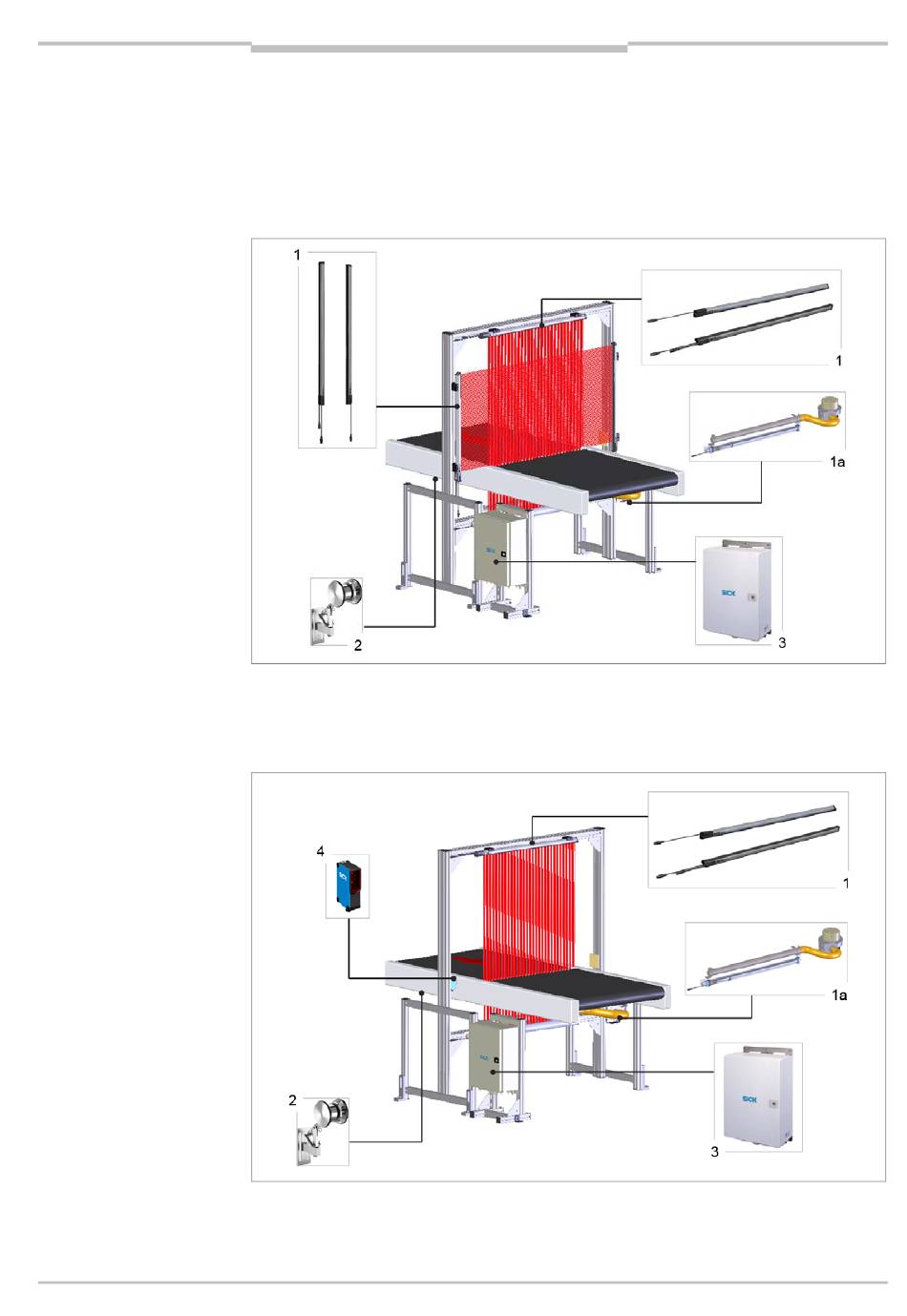

Abb. 1:
Aufbau VML Prime 3D
Die Systemvariante VML Prime 2D H benötigt zusätzlich eine separate Reflexions-
Lichtschranke zur Triggerung des Systems.
Abb. 2:
Aufbau VML Prime 2D H mit separater Reflexions-Lichtschranke
