Betriebsanleitung
VML Prime
5.5.1
Sender mit Empfänger verbinden
5.5.2
Lichtgitter über T-Verbinder mit MSC800 verbinden
8019513/ZNX6/2017-02-23
Irrtümer und Änderungen vorbehalten
Elektroinstallation
Stellen Sie die Verbindung zwischen Sender und Empfänger her.

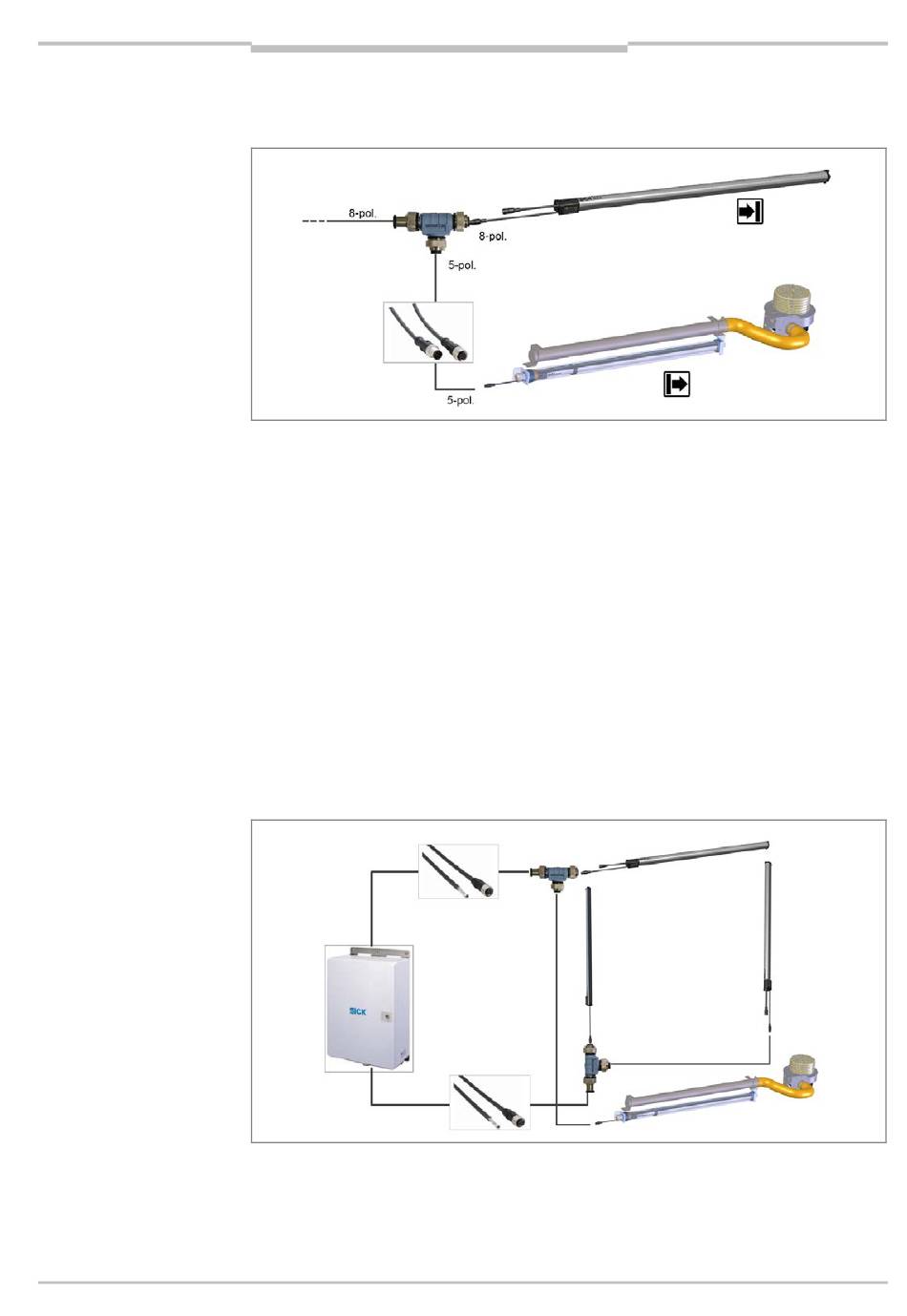

Abb. 106: Sender mit Empfänger verbinden
1. Stecken Sie die 8-pol. Dose des T-Verbinders auf den Stecker des Kabelanschlusses am
Empfänger und verschrauben Sie die Steckverbindung.
2. Stecken Sie den Stecker der 5-pol. Anschlussleitung in die 5-pol. Dose des T-Verbinders
und verschrauben Sie die Steckverbindung.
3. Führen Sie die Leitung zum Sender.
4. Verbinden Sie den 5-pol. Kabelanschluss des Senders mit der Anschlussleitung und
verschrauben Sie die Steckverbindung.
Verbinden Sie über den jeweiligen T-Verbinder das horizontale und vertikale Lichtgitter mit
dem MSC800. Die Verbindung erfolgt jeweils über eine Leitung mit 8-pol. Steckverbindung
auf der einen Seite und einem offenen Ende für den Anschluss am MSC800 auf der ande-
ren Seite.
Abb. 107: Lichtgitter über T-Verbinder mit MSC800 verbinden
Kapitel 5
Betriebsanleitung | SICK
87
