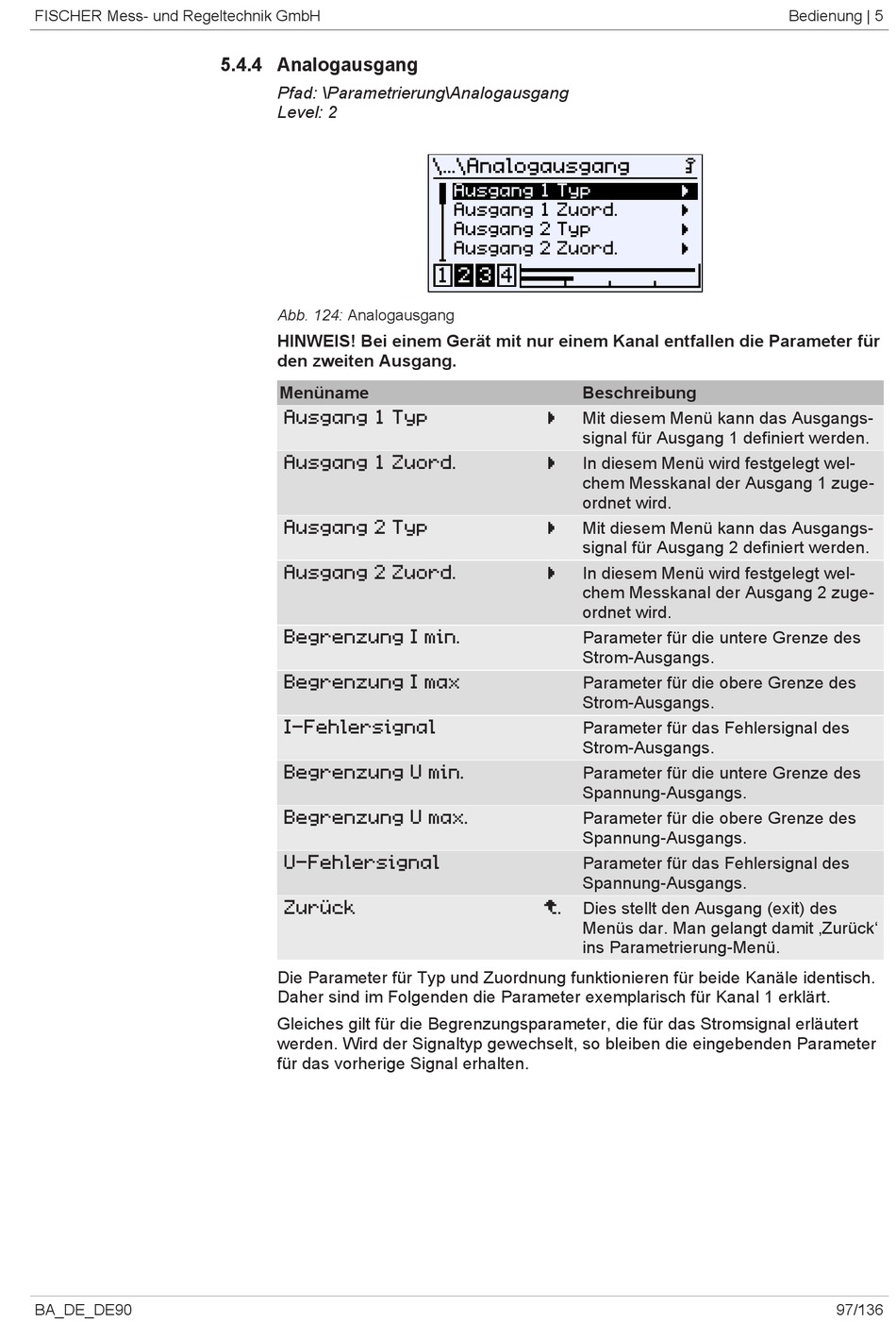

5.4.4 Analogausgang
Pfad: \Parametrierung\Analogausgang
Level: 2
Abb. 124: Analogausgang
HINWEIS! Bei einem Gerät mit nur einem Kanal entfallen die Parameter für
den zweiten Ausgang.
Menüname
Ausgang 1 Typ
Ausgang 1 Zuord.
Ausgang 2 Typ
Ausgang 2 Zuord.
Begrenzung I min.
Begrenzung I max
I-Fehlersignal
Begrenzung U min.
Begrenzung U max.
U-Fehlersignal
Zurück
Die Parameter für Typ und Zuordnung funktionieren für beide Kanäle identisch.
Daher sind im Folgenden die Parameter exemplarisch für Kanal 1 erklärt.
Gleiches gilt für die Begrenzungsparameter, die für das Stromsignal erläutert
werden. Wird der Signaltyp gewechselt, so bleiben die eingebenden Parameter
für das vorherige Signal erhalten.
\...\Analogausgang
Ausgang 1 Typ
Ausgang 1 Zuord.
Ausgang 2 Typ
Ausgang 2 Zuord.
1 2 3 4
Beschreibung
A
Mit diesem Menü kann das Ausgangs-
signal für Ausgang 1 definiert werden.
A
In diesem Menü wird festgelegt wel-
chem Messkanal der Ausgang 1 zuge-
ordnet wird.
A
Mit diesem Menü kann das Ausgangs-
signal für Ausgang 2 definiert werden.
A
In diesem Menü wird festgelegt wel-
chem Messkanal der Ausgang 2 zuge-
ordnet wird.
Parameter für die untere Grenze des
Strom-Ausgangs.
Parameter für die obere Grenze des
Strom-Ausgangs.
Parameter für das Fehlersignal des
Strom-Ausgangs.
Parameter für die untere Grenze des
Spannung-Ausgangs.
Parameter für die obere Grenze des
Spannung-Ausgangs.
Parameter für das Fehlersignal des
Spannung-Ausgangs.
E
Dies stellt den Ausgang (exit) des
Menüs dar. Man gelangt damit ‚Zurück'
ins Parametrierung-Menü.
