5 | Bedienung

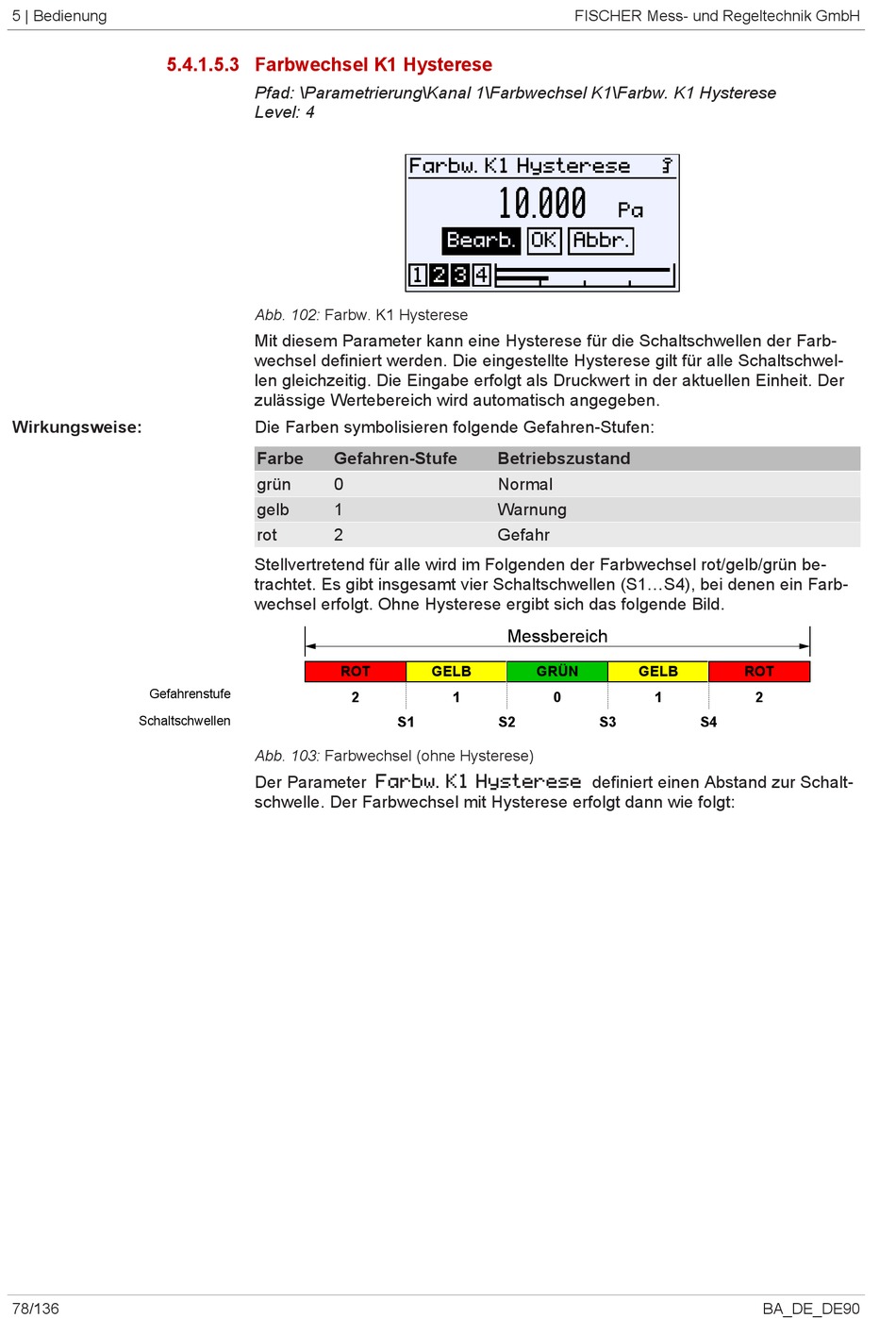

5.4.1.5.3 Farbwechsel K1 Hysterese
Wirkungsweise:
Gefahrenstufe
Schaltschwellen
78/136
Pfad: \Parametrierung\Kanal 1\Farbwechsel K1\Farbw. K1 Hysterese
Level: 4
Farbw. K1 Hysterese
1
Abb. 102: Farbw. K1 Hysterese
Mit diesem Parameter kann eine Hysterese für die Schaltschwellen der Farb-
wechsel definiert werden. Die eingestellte Hysterese gilt für alle Schaltschwel-
len gleichzeitig. Die Eingabe erfolgt als Druckwert in der aktuellen Einheit. Der
zulässige Wertebereich wird automatisch angegeben.
Die Farben symbolisieren folgende Gefahren-Stufen:
Farbe Gefahren-Stufe
grün 0
gelb 1
rot 2
Stellvertretend für alle wird im Folgenden der Farbwechsel rot/gelb/grün be-
trachtet. Es gibt insgesamt vier Schaltschwellen (S1...S4), bei denen ein Farb-
wechsel erfolgt. Ohne Hysterese ergibt sich das folgende Bild.
ROT
2
S1
Abb. 103: Farbwechsel (ohne Hysterese)
Farbw. K1 Hysterese
Der Parameter
schwelle. Der Farbwechsel mit Hysterese erfolgt dann wie folgt:
FISCHER Mess- und Regeltechnik GmbH
10.000
Bearb. OK Abbr.
2 3 4
Betriebszustand
Normal
Warnung
Gefahr
Messbereich
GELB GRÜN
1 0
S2 S3
definiert einen Abstand zur Schalt-
U
Pa
GELB ROT
1 2
S4
