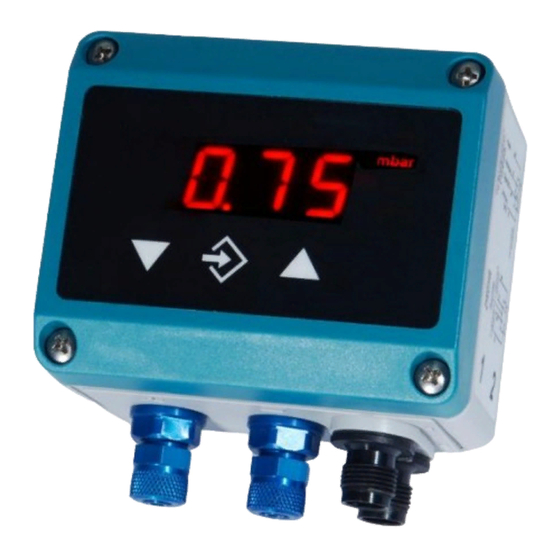

FISCHER DE45 Betriebsanleitung

Digitaler differenzdruckschalter
Vorschau ausblenden Andere Handbücher für DE45:
Inhaltsverzeichnis

Werbung

Quicklinks

d e v e l o p i n g
s o l u t i o n s
Betriebsanleitung
DE45
Digitaler Differenzdruckschalter / -transmitter

Inhaltsverzeichnis

1
Sicherheitshinweise
2
3
4
5
6
7
8
9
1
Sicherheitshinweise
1.1
Allgemeines
Diese Betriebsanleitung enthält grund-
legende und unbedingt zu beachtende
Hinweise für Installation, Betrieb und
Wartung des Gerätes. Sie ist unbedingt
vor der Montage und Inbetriebnahme des Gerätes
vom Monteur, dem Betreiber sowie dem zuständi-
gen Fachpersonal zu lesen.
Diese Betriebsanleitung ist Produktbestandteil und
muss daher in unmittelbarer Nähe des Gerätes und
für das zuständige Fachpersonal jederzeit zugäng-
lich aufbewahrt werden.
Die folgenden Abschnitte, insbesondere die Anlei-
tungen zu Montage, Inbetriebnahme und Wartung,
enthalten
wichtige
Sicherheitshinweise,
Nichtbeachtung Gefahren für Menschen, Tiere,
Umwelt und Objekte hervorrufen können.
1.2
Personalqualifikation
Das Gerät darf nur von Fachpersonal, das mit Mon-
tage, Inbetriebnahme und Betrieb dieses Produktes
vertraut ist, montiert und in Betrieb genommen wer-
den.
Fachpersonal sind Personen, die auf Grund ihrer
fachlichen Ausbildung, ihrer Kenntnisse und Erfah-
rungen sowie ihrer Kenntnisse der einschlägigen
Normen die ihnen übertragenen Arbeiten beurteilen
und mögliche Gefahren erkennen können.
1.3
Gefahren bei Missachtung der Sicher-
heitshinweise
Eine Missachtung dieser Sicherheitshinweise, des
vorgesehenen Einsatzzweckes oder der in den
technischen Gerätedaten ausgewiesenen Grenz-
werte für den Einsatz kann zu einer Gefährdung
oder zu einem Schaden von Personen, der Umwelt
oder der Anlage führen.
Schadensersatzansprüche gegenüber dem Herstel-
ler schließen sich in einem solchen Fall aus.
1.4
Sicherheitshinweise für Betreiber und
Bediener
Die Sicherheitshinweise zum ordnungsgemäßen
Betrieb des Gerätes sind zu beachten. Sie sind vom
Betreiber dem jeweiligen Personal für Montage,
deren
Wartung, Inspektion und Betrieb zugänglich bereit-
zustellen.
Gefährdungen durch elektrische Energie, freige-
setzte Energie des Mediums, austretende Medien
bzw. durch unsachgemäßen Anschluss des Gerä-
tes sind auszuschließen. Einzelheiten hierzu sind
den entsprechend zutreffenden nationalen bzw. in-
ternationalen Vorschriftenwerken zu entnehmen.
In Deutschland sind dies DIN EN, UVV sowie bei
branchenbezogenen Einsatzfällen DVGW-, Ex-,
GL-, etc. die VDE-Richtlinien sowie die Vorschriften
der örtlichen EVU's.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FISCHER DE45

Inhaltszusammenfassung für FISCHER DE45

  • Seite 1: Inhaltsverzeichnis

    Betriebsanleitung DE45 Digitaler Differenzdruckschalter / -transmitter Inhaltsverzeichnis Sicherheitshinweise Verwendungszweck Produkt und Funktionsbeschreibung Installation und Montage Inbetriebnahme Wartung Transport Service Zubehör 10 Entsorgung 11 Technische Daten 12 Maßzeichnungen...

  • Seite 2: Verwendungszweck

    Gerätes durch den Kunden sind nicht zu- lässig. Dies gilt auch für den Einbau von Ersatztei- len. Eventuelle Umbauten/Veränderungen werden ausschließlich von Fischer Mess- und Regeltechnik GmbH durchgeführt. Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei be- stimmungsgemäßer Verwendung gewährleistet.

  • Seite 3: Elektroanschluss

    • Eignung des Gerätes für die zu messenden Stecker 2 : Schaltausgänge Medien beachten. • Vor Inbetriebnahme ist die Dichtheit der Druck- anschlussleitungen zu prüfen. • Maximaldrücke beachten. • Nicht in die Druckanschlüsse blasen. Die Druckanschlüsse sind mit () und () Symbolen am Gerät gekennzeichnet.

  • Seite 4: Konfiguration

    Betätigen Sie die Enter-Taste û um das Menü • Bedientasten zu verlassen. Die Bedientasten haben die folgende Funktion: 5.3.2 Auswahl der Druckeinheit ÿ Menü abwärts Wert verringern Wählen Sie zuerst die gewünschte Druckmessein- û Enter Taste heit. Die gerade gültige Einheit wird rechts neben þ...

  • Seite 5: Einstellung Des Ausgangssignals

    Genau hierfür dient der Parameter NP. Sein Wert 5.3.6 Ausgangssignalgrenzen (Namur) definiert einen Messwertebereich um Null herum. Die drei Parameter oG1, oG2 und oEr legen unabhän- Innerhalb dieses Bereichs wird der Messwert auf gig vom Druck die Grenzwerte für Ausgangsströme null gesetzt.

  • Seite 6: Menüeinsprung

    Der Parameter F gestattet Ihnen zwischen den fol- dacht, dass ein Zugriff auf den PC-Adapter nicht möglich ist. genden Varianten zu wählen: Die Tabelle ist korrekt, wenn für alle Signalwerte gilt: der Wert ist größer als der vorhergehende lineare Kennlinie (Standard) Wert.

  • Seite 7: Display Optionen

    Wurde ein Passwort vergeben, erscheint nach ESc Display-Dämpfung und û der Text PAS und Sie müssen mit û und þ,ÿ Wertebereich -2...0...100. den richtigen Wert eingeben. Nur dann kommen Sie -2 = Display aus, LED Schaltpkt. aus zu allen anderen Menüpunkten. Im Fehlerfall -1 = Display aus, LED Schaltpkt.

  • Seite 8: Wartung

    Die genauen Prüfzyklen sind Betriebs- und Umge- Nullpunktstabilisierung bungsbedingungen anzupassen. Beim Zusammen- Wertebereich 0 bis ⅓ des Grundmess- wirken verschiedener Gerätekomponenten sind bereichs. Der Wert wirkt symmetrisch auch die Bedienungsanleitungen aller anderen Ge- um den echten Nullpunkt. räte zu beachten. Freie Einheit Transport Dezimalpunktposition...

  • Seite 9: Technische Daten

    11 Technische Daten + Bereiche (0 … ) ± Bereiche mbar 60 100 160 250 2,5 60 100 Messbereich 0,4 0,6 1,0 1,6 2,5 4,0 6,0 10,0 16,0 25,0 0,25 0,4 0,6 1,0 1,6 2,5 4,0 6,0 10,0 statischer max. mbar 1500 Betriebsdruck...

  • Seite 10: Programmierung

    11.1 Programmierung Die Programmierung erfolgt über die Folientastatur mit menügeführter Bedienung; Verriegelbar durch Passwort. Einstellungen Dämpfung 0,0 ... 100,0 s (Sprungantwortzeit 10 / 90 %) für Signalausgang, getrennt auch für Display Schaltausgang 1 / 2 Ausschaltpunkt, Einschaltpunkt, Ansprechzeit (0 ... 100 s), Funktion (Öffner / Schließer) mbar / Pa / „freie Einheit“, Anfangswert, Endwert und Dezimalpunkt für „freie Einheit“...

  • Seite 11: Bestellkennzeichen

    13 Bestellkennzeichen Digitaler Differenzdruckschalter / -transmitter, mit 3 ½-stelliger LED Anzeige Typ DE45 Messbereich 0 … 4 mbar ..................> 0 … 6 mbar ..................> 0 … 10 mbar ..................> 0 … 16 mbar ..................> 0 …...

  • Seite 12: Herstellererklärungen Und Zertifikate

    Technische Änderungen vorbehalten • Subject to change without notice • Changements techniques sous réserve Fischer Mess- und Regeltechnik GmbH • Bielefelder Str. 37a • D-32107 Bad Salzuflen • Tel. +49 5222 9740 • Fax +49 5222 7170 • eMail: info@fischermesstechnik.de • www.fischermesstechnik.de...
