Betriebsanleitung DE23 Differenzdrucktransmitter...
Seite 2
Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines WARNUNG Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen.
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden.

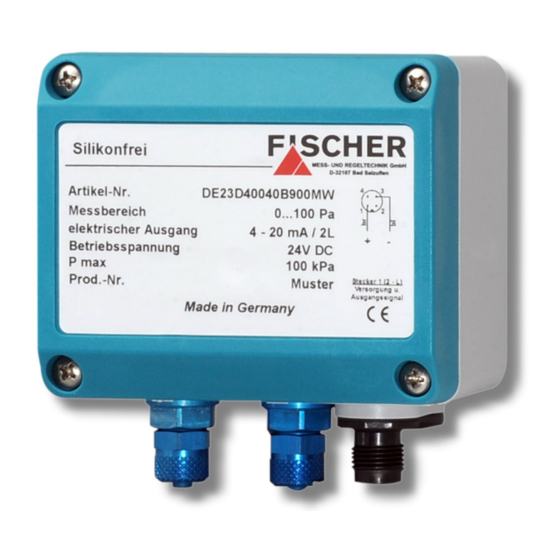

2.1 Lieferumfang • Differenzdrucktransmitter DE23 ## ## ## # R00M # • Betriebsanleitung 2.2 Bestimmungsgemäßer Gebrauch Der DE23 ist ein Differenzdrucktransmitter zur Messung von kleinsten Über-, Unter- und Differenzdrücken bei neutralen, nicht korrosiven gasförmigen Medi- 2.3 Geräteausführungen 1 Kanal Ausführung 2 Kanal Ausführung...
3 | Montage und Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 3 Montage und Inbetriebnahme 3.1 Allgemeines Das Gerät ist für den Aufbau auf ebenen Montageplatten vorgesehen. Zum Ver- schrauben mit der Montageplatte besitzt das Gerät vier rückseitige Montage- bohrungen für Blechschrauben Ø 3,5 mm.
Seite 9
FISCHER Mess- und Regeltechnik GmbH Montage und Inbetriebnahme | 3 3.3.1 2-Leiteranschluss (4 ... 20 mA) Kanal 1 Versorgung 1 +Sig1 -Sig1 Kanal 2 Ausgang 1 Versorgung 2 +Sig2 -Sig2 Ausgang 2 Abb. 6: Elektroanschluss 1 Kanal Ausführung Pin Beschreibung Kabelfarbe...
FISCHER Mess- und Regeltechnik GmbH Instandhaltung | 4 4 Instandhaltung 4.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •...
6 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 6 Bestellkennzeichen Kennzeichen Nr. 10 11 12 Messbereich Kanal 1: [1,2] (Kennzeichen Nr.) 0 … 25 Pa 0 … 50 Pa 0 … 100 Pa 0 … 250 Pa 0 … 500 Pa 0 …...
Seite 17
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 6 Prozessanschluss: [5,6] (Kennzeichen Nr.) Schlauchverschraubung Aluminium eloxiert für 6/4 mm Schlauch Schlauchverschraubung Aluminium eloxiert für 8/6 mm Schlauch Pneumatik Steckanschluss für 6/4 mm Schlauch Pneumatik Steckanschluss für 8/6 mm Schlauch Ausgangssignal: (Kennzeichen Nr.) 4 …...
