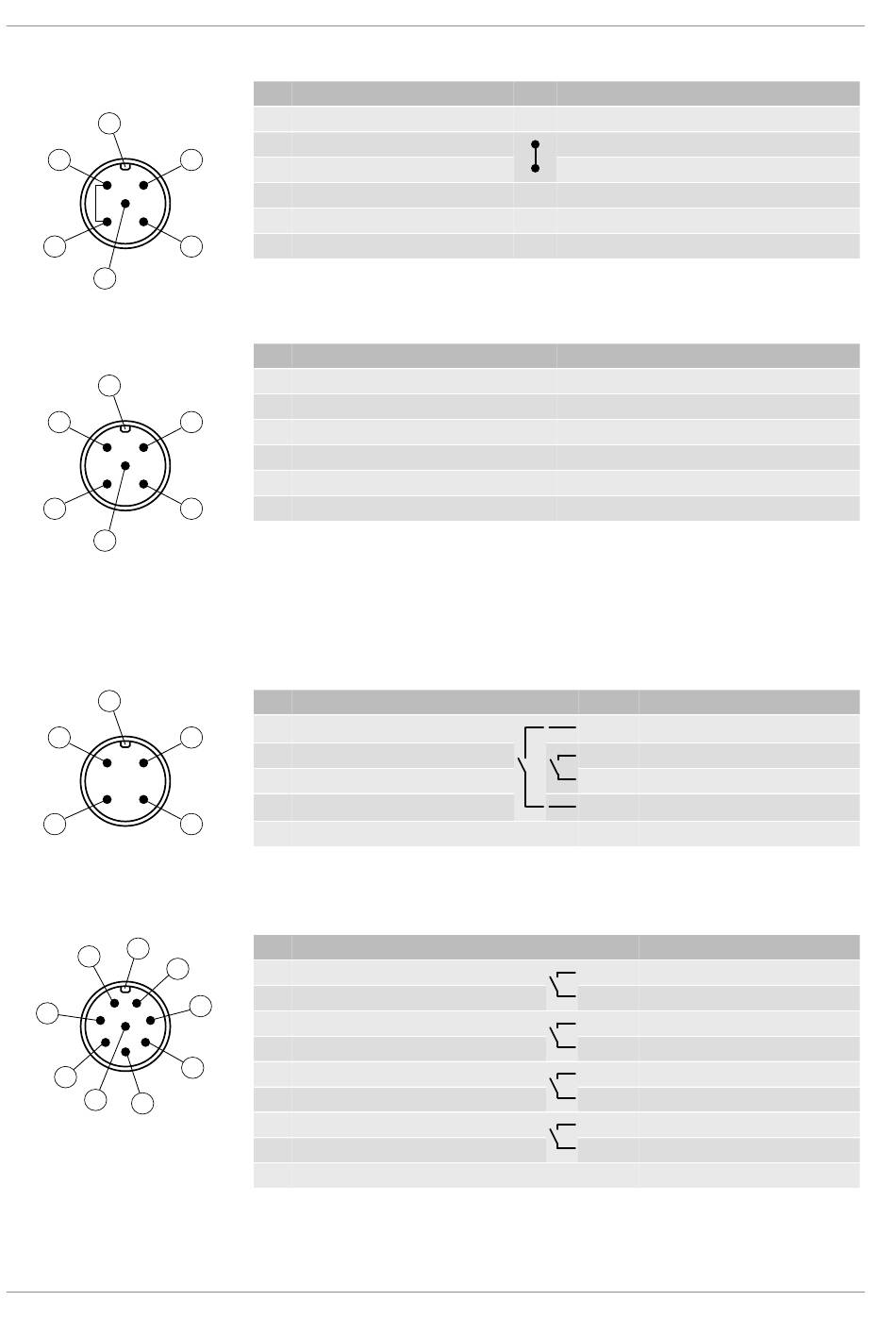

3 | Montage
1 Kanal Ausführung
A
2
3
5
Abb. 19: M12 Stecker 5pol +
Brücke
2 Kanal Ausführung
A
2
3
5
Abb. 20: M12 Stecker 5pol
1 Kanal Ausführung
A
2
3
Abb. 21: M12 Stecker 4pol
2 Kanal Ausführung
A
2
1
3
4
8
5
Abb. 22: M12 Stecker 8pol
24/136
3.4.3.2 M12 Stecker 1: Hilfsenergie und Analogausgang
Pin Signal
1 Betriebsspannung
2 Analogausgang 1
1
3 Betriebsspannung
4 Analogausgang 1
5 Unbenutzt
A Codierung
4
Pin Signal
1 Betriebsspannung
2 Analogausgang 2
1
3 Betriebsspannung
4 Analogausgang 1
5 Unbenutzt
A Codierung
4
3.4.3.3 M12 Stecker 2: Schaltausgänge
Die Anzahl der Schaltausgänge ist von der Anzahl der Messkanäle abhängig.
2 Schaltausgänge
Pin Signal
1 Schaltausgang 1
1
2 Schaltausgang 2
3 Schaltausgang 2
4 Schaltausgang 1
4
A Codierung
4 Schaltausgänge
Pin Signal
1 Schaltausgang 1
2 Schaltausgang 1
7
3 Schaltausgang 2
4 Schaltausgang 2
6
5 Schaltausgang 3
6 Schaltausgang 3
7 Schaltausgang 4
8 Schaltausgang 4
A Codierung
FISCHER Mess- und Regeltechnik GmbH
Kabelfarbe
+ U Braun
b
-AOut1 Weiss
- U Blau
b
+AOut1 Schwarz
Grau
Kabelfarbe
+ U Braun
b
AOut2 Weiss
- U Blau
b
AOut1 Schwarz
Grau
Kabelfarbe
SP1 Braun
SP2 Weiss
SP2 Blau
SP1 Schwarz
Kabelfarbe
SP1 weiss
SP1 braun
SP2 grün
SP2 gelb
SP3 Grau
SP3 Rosa
SP4 Blau
SP4 Rot
