5 | Bedienung

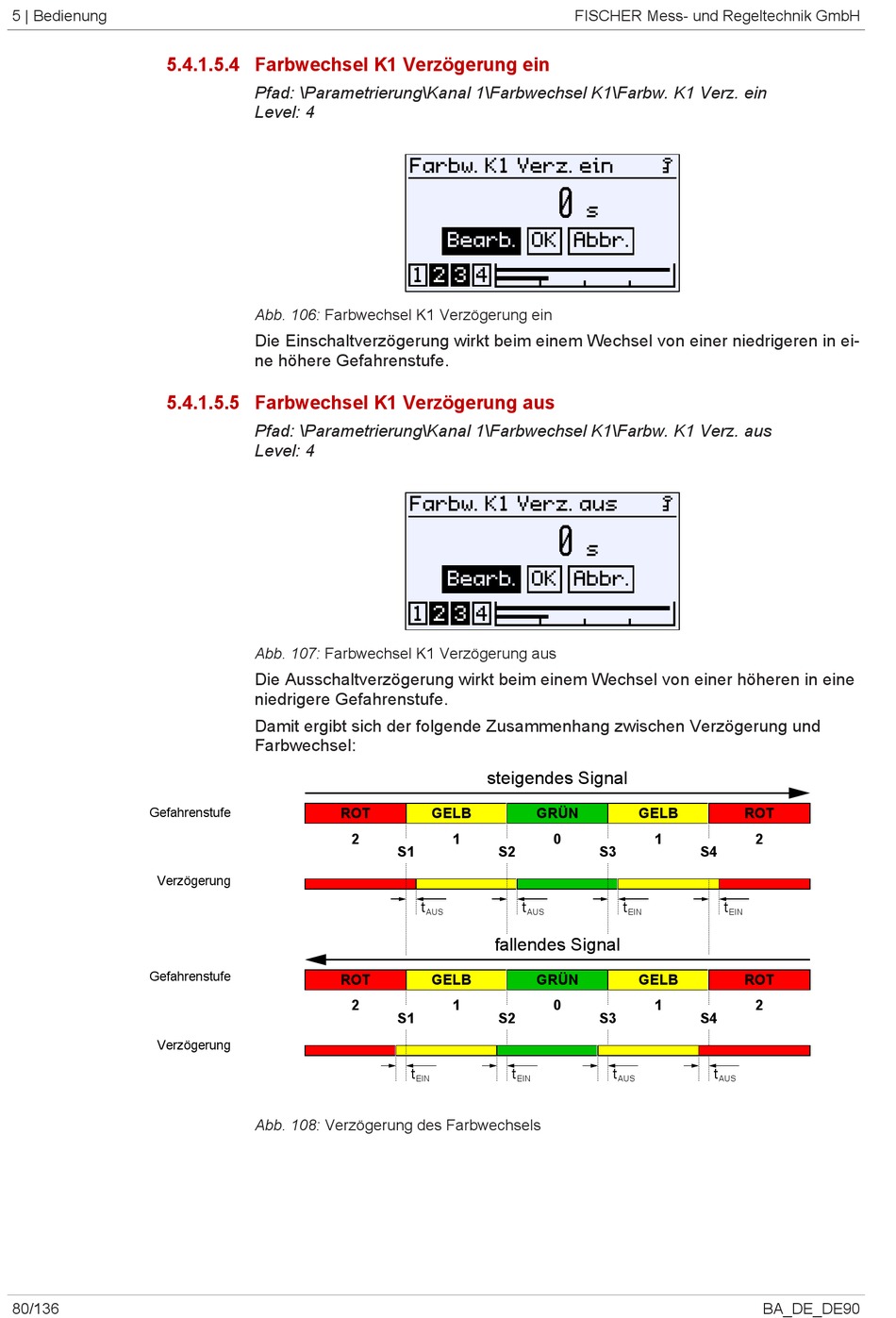

5.4.1.5.4 Farbwechsel K1 Verzögerung ein
5.4.1.5.5 Farbwechsel K1 Verzögerung aus
Gefahrenstufe
Verzögerung
Gefahrenstufe
Verzögerung
80/136
Pfad: \Parametrierung\Kanal 1\Farbwechsel K1\Farbw. K1 Verz. ein
Level: 4
Farbw. K1 Verz. ein
1
Abb. 106: Farbwechsel K1 Verzögerung ein
Die Einschaltverzögerung wirkt beim einem Wechsel von einer niedrigeren in ei-
ne höhere Gefahrenstufe.
Pfad: \Parametrierung\Kanal 1\Farbwechsel K1\Farbw. K1 Verz. aus
Level: 4
Farbw. K1 Verz. aus
1
Abb. 107: Farbwechsel K1 Verzögerung aus
Die Ausschaltverzögerung wirkt beim einem Wechsel von einer höheren in eine
niedrigere Gefahrenstufe.
Damit ergibt sich der folgende Zusammenhang zwischen Verzögerung und
Farbwechsel:
ROT
2
S1
t
ROT
2
S1
t
EIN
Abb. 108: Verzögerung des Farbwechsels
FISCHER Mess- und Regeltechnik GmbH
0
s
Bearb. OK Abbr.
2 3 4
0
s
Bearb. OK Abbr.
2 3 4
steigendes Signal
GELB GRÜN
1 0
S2
t
AUS AUS
fallendes Signal
GELB GRÜN
1 0
S2
t
EIN
U
U
GELB ROT
1 2
S3 S4
t t
EIN EIN
GELB ROT
1 2
S3 S4
t t
AUS AUS
