FISCHER Mess- und Regeltechnik GmbH
BA_DE_DE90

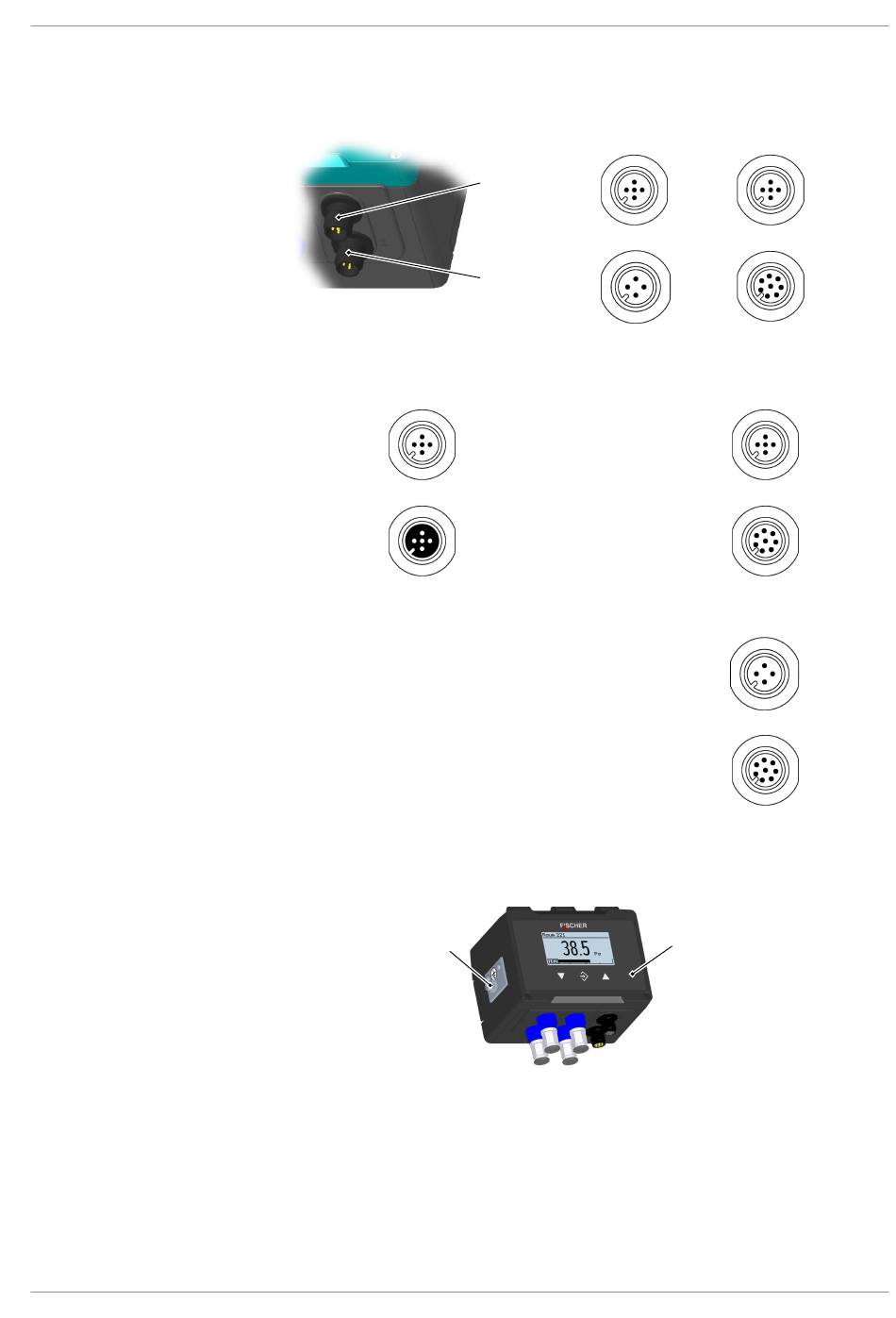

Elektrische Anschlüsse
Für den elektrischen Anschluss werden zwei M12 Flanschstecker verbaut.
Ausführung: Standard
Modbus ohne Schaltausgänge
Stecker 1
Modbus IN
Stecker 2
Modbus OUT
Abb. 3: Elektrische Anschlüsse
ATEX Ausführung
Erdungsanschluss
Abb. 4: ATEX Ausführung
Produkt und Funktionsbeschreibung | 2
1-Kanal
Stecker 1
Hilfsenergie
Ausgangssignal
Stecker 2
Schaltausgänge
Modbus mit Schaltausgängen
Stecker 1
Modbus
Stecker 2
Schaltausgänge
IO Link mit Schaltausgängen
Stecker 1
IO Link
Stecker 2
Schaltausgänge
2-Kanal
leitfähiges Gehäuse
15/136
