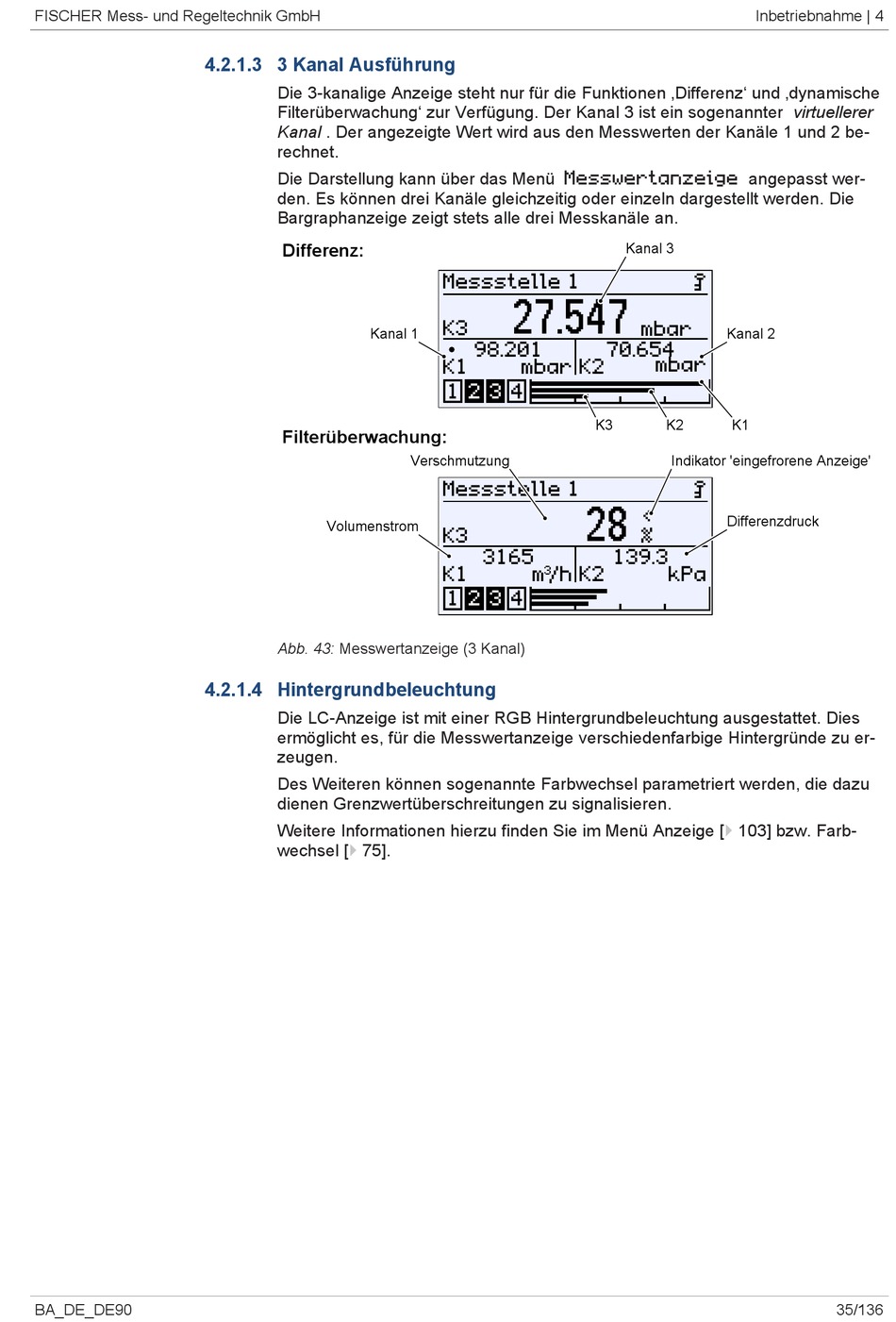

4.2.1.3 3 Kanal Ausführung
Die 3-kanalige Anzeige steht nur für die Funktionen ‚Differenz' und ‚dynamische
Filterüberwachung' zur Verfügung. Der Kanal 3 ist ein sogenannter virtuellerer
Kanal . Der angezeigte Wert wird aus den Messwerten der Kanäle 1 und 2 be-
rechnet.
Die Darstellung kann über das Menü
den. Es können drei Kanäle gleichzeitig oder einzeln dargestellt werden. Die
Bargraphanzeige zeigt stets alle drei Messkanäle an.
Differenz:
Kanal 1
Filterüberwachung:
Volumenstrom
Abb. 43: Messwertanzeige (3 Kanal)
4.2.1.4 Hintergrundbeleuchtung
Die LC-Anzeige ist mit einer RGB Hintergrundbeleuchtung ausgestattet. Dies
ermöglicht es, für die Messwertanzeige verschiedenfarbige Hintergründe zu er-
zeugen.
Des Weiteren können sogenannte Farbwechsel parametriert werden, die dazu
dienen Grenzwertüberschreitungen zu signalisieren.
Weitere Informationen hierzu finden Sie im Menü Anzeige [} 103] bzw. Farb-
wechsel [} 75].
Messwertanzeige
Messstelle 1
27.547
K3
98.201
K1 mbar K2
1 2 3 4
Verschmutzung
Messstelle 1
K3
3165
K1 3 K2
m /h
1 2 3 4
Inbetriebnahme | 4
angepasst wer-
Kanal 3
U
mbar
Kanal 2
70.654
mbar
K3 K2 K1
Indikator 'eingefrorene Anzeige'
U
28
<
Differenzdruck
%
139.3
kPa
