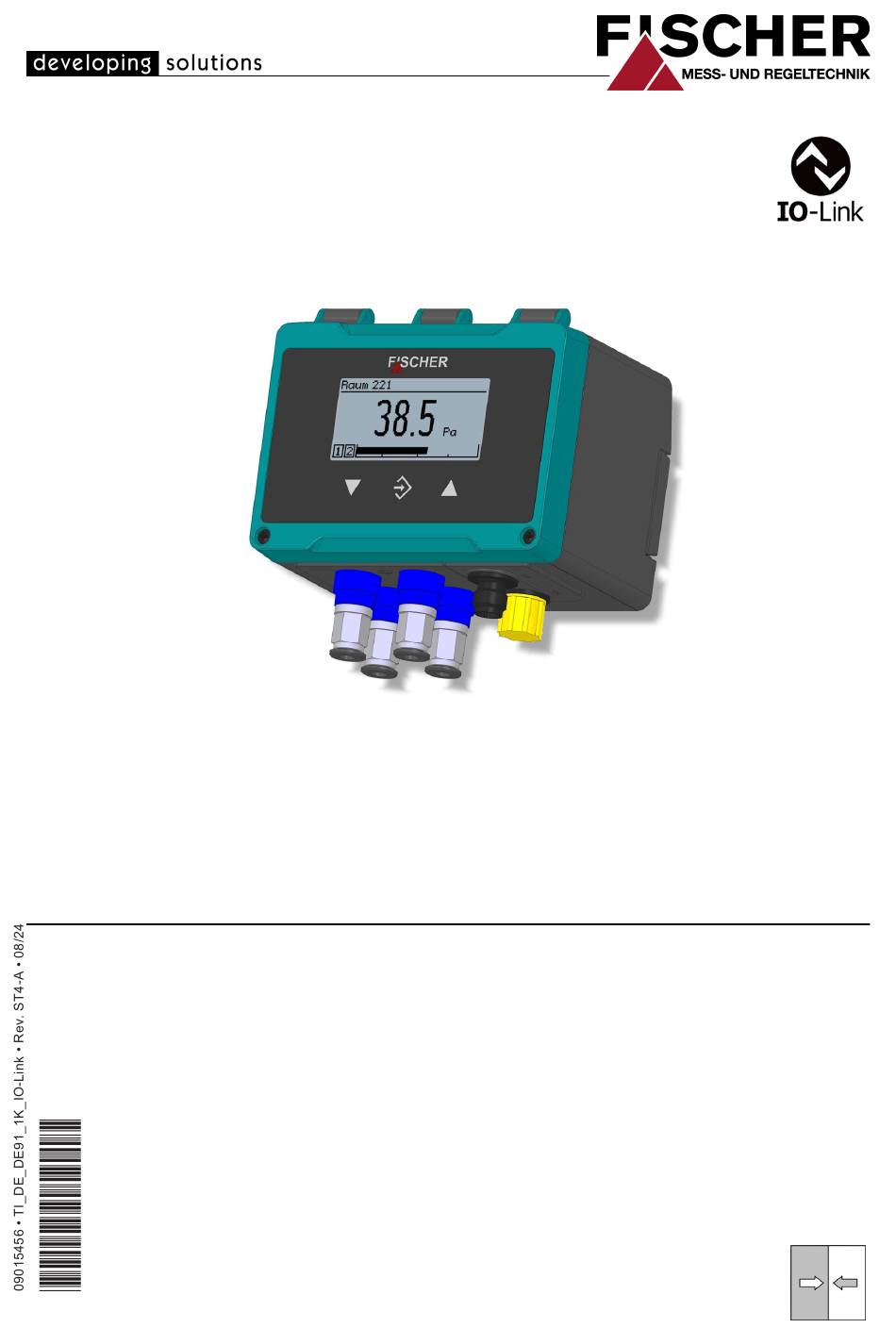

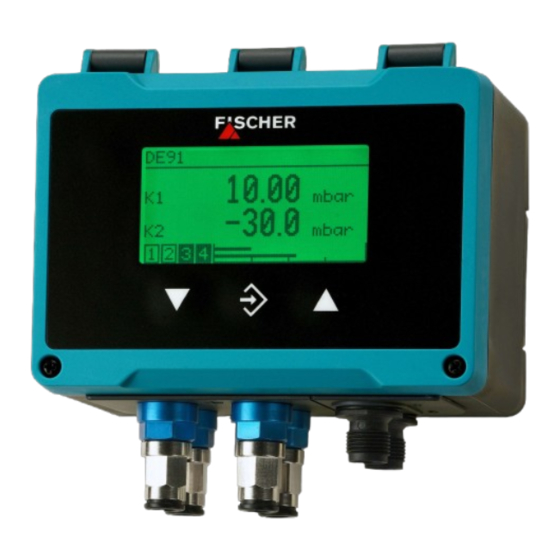

- Seite 1 Technische Information DE91 Schnittstellenbeschreibung IO-Link Differenzdrucktransmitter PRO-LINE® 1 Kanal Ausführung...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
- Seite 3 FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Gerätevariante ......................... 5 1.1 Hinweise zur Parametrierung ....................2 Identifikation........................6 3 Indexzuordnung von Datenobjekten ................7 4 Standard Variablen ......................9 4.1 Identifikation ........................... 4.2 Prozessdaten ......................... 11 4.2.1 Prozessdaten (4 Schaltausgänge)..................... 11 4.3 Direkte Parameter - Seite 1....................
- Seite 4 Inhaltsverzeichnis FISCHER Mess- und Regeltechnik GmbH 5.2.5 Farbwechsel K1 ......................... 30 5.2.5.1 Farbw. K1 rot–grün ...................... 30 5.2.5.2 Farbw. K1 grün–rot ...................... 30 5.2.5.3 Farbw. K1 rot–gelb ...................... 31 5.2.5.4 Farbw. K1 gelb–grün ....................31 5.2.5.5 Farbw. K1 grün–gelb ....................31 5.2.5.6 Farbw.
- Seite 5 HINWEIS! Beachten Sie die Angaben der Betriebsanleitung zur Parame- trierung des Gerätes. Das DE91 ist ein komplexes Gerät mit sich gegenseitig modifizierenden Para- metern. Eine Parametrierung über IO-Link ist zwar grundsätzlich möglich, je- doch erfordert dies eine genaue Kenntnis der verschiedenen Funktionen des Gerätes.
- Seite 6 2 | Identifikation FISCHER Mess- und Regeltechnik GmbH 2 Identifikation Vendor ID 1796 (0x0704) Vendor Name FISCHER Mess- und Regeltechnik GmbH Vendor Text developing solutions Vendor URL https://www.fischermesstechnik.de/ Device-ID 66816 (0x010500) Device Family Differenzdrucktransmitter 6/48 TI_DE_DE91_1K_IO-Link...
- Seite 7 FISCHER Mess- und Regeltechnik GmbH Indexzuordnung von Datenobjekten | 3 3 Indexzuordnung von Datenobjekten Parameter Index Direktparameter- Page 1 Systembefehl 2 Befehlsschnittstelle Herstellername 16 FISCHER Mess- und Regeltechnik GmbH Herstellertext 17 developing solutions Produktname 18 DE90 Produkt-ID 19 65793 (0x010101) Seriennummer Hardware Revision...
- Seite 8 3 | Indexzuordnung von Datenobjekten FISCHER Mess- und Regeltechnik GmbH Geräteparameter Index Farbw. K1 rot–grün 445 Farbwechsel K1 Farbw. K1 grün–rot 447 Farbwechsel K1 Farbw. K1 rot–gelb 449 Farbwechsel K1 Farbw. K1 gelb–grün 451 Farbwechsel K1 Farbw. K1 grün–gelb 453 Farbwechsel K1 Farbw.
- Seite 9 FISCHER Mess- und Regeltechnik GmbH Standard Variablen | 4 4 Standard Variablen 4.1 Identifikation Herstellername Beschreibung Herstellername, der einer Hersteller ID zugeordnet V_VendorName Index Daten Typ 64-octet String UTF-8 Standardwert FISCHER Mess- und Regeltechnik GmbH Zugriffsrechte Read Only Herstellertext Beschreibung Zusätzliche Informationen zum Hersteller...
- Seite 10 4 | Standard Variablen FISCHER Mess- und Regeltechnik GmbH Hardware Revision Beschreibung Eindeutige, herstellerspezifische Kennung der Hardware-Revision des einzelnen Geräts V_HardwareRevision Index Daten Typ 64-octet String UTF-8 Standardwert Zugriffsrechte Read Only Firmware Revision Beschreibung Eindeutige, herstellerspezifische Kennung der Hardware-Revision des einzelnen Geräts...
- Seite 11 FISCHER Mess- und Regeltechnik GmbH Standard Variablen | 4 4.2 Prozessdaten Beschreibung Letzte gültige Prozesseingangsdaten des Geräts V_ProcessDataInput Index Daten Typ siehe PI_ProcessDataIn_#Rel (#=0,1,2,3,4) Zugriffsrechte Read Only 4.2.1 Prozessdaten (4 Schaltausgänge) Beschreibung Eingangs-Prozessdaten Bedingung V_InfoRelCount =4 PI_ProcessDataIn_4Rel Daten Typ 104-bit Record (Subindex-Zugriff nicht unterstützt)
- Seite 12 4 | Standard Variablen FISCHER Mess- und Regeltechnik GmbH octet bit offset subindex element bit octet bit offset subindex element bit octet bit offset subindex element bit octet bit offset subindex element bit octet bit offset subindex ////// ////// //////...
- Seite 13 FISCHER Mess- und Regeltechnik GmbH Standard Variablen | 4 4.3 Direkte Parameter - Seite 1 Die Seite 1 enthält vordefinierte Systemparameter, die für einen erfolgreichen Kommunikationsaufbau notwendig sind und dient ausschließlich IO-Link inter- nen Zwecken. Beschreibung Beinhaltet die notwendigen Parameter für Kommu- nikationseigenschaften und die Kennungen zur Ge- rätevalidierung...
- Seite 14 4 | Standard Variablen FISCHER Mess- und Regeltechnik GmbH 4.4 Systembefehl Beschreibung Befehlsschnittstelle für Anwendungen. Eine positive Rückmeldung zeigt die vollständige und korrekte Ausführung der angeforderten Funktion an. V_SystemCommand Index Daten Typ 8-bit UInteger Erlaubte Werte 0x83 Back to box...
- Seite 15 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5 Geräteparameter HINWEIS Erlaubte Werte In der IODD werden die maximal möglichen Wertebereiche angegeben. In eini- gen Fällen sind tatsächlich erlaubte Wertebereiche jedoch von bestimmten Pa- rametern abhängig. Beispiel: Offset Der für diesen Parameter erlaubte Wertebereich wird mit -33333 bis +33333 an- gegeben.
- Seite 16 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.1.2 Messber. E1 Anfang Beschreibung Grundmessbereich Anfang (Eingang 1) V_In1_RangeMin Index Daten Typ Float32 Standardwert Zugriffsrechte Read Only Werkseinstellung Einheit abhängig von 99999 … +99999 [mbar] Messber. E1 Einheit [V_In1_PressureUnit] 5.1.3 Messber. E1 Ende...
- Seite 17 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.2 Kanal 1 5.2.1 Modus K1 Beschreibung Mit diesem Parameter können verschiedene Be- triebsmodi für den 1. Messkanal ausgewählt wer- den. V_Ch1_PressureMode Index Daten Typ 8-bit UInteger Standardwert Zugriffsrechte Read Write modifiziert andere Variablen...
- Seite 18 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.2.2 Messung K1 5.2.2.1 Messber. K1 Einheit Beschreibung Eine vom Grundmessbereich abweichende Einheit für den Kanal 1 kann festgelegt werden. V_Ch1_PressureUnit Index Daten Typ 8-bit UInteger Standardwert Zugriffsrechte Read Write modifiziert andere Variablen...
- Seite 19 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.2.2.2 Messber. K1 Anfang Beschreibung Anfangswert des Messbereichs für Kanal 1 V_Ch1_RangeMin Index Daten Typ Float32 Standardwert Zugriffsrechte Read Write modifiziert andere Variablen Erlaubte Werte Einheit abhängig von -99999 … 99999 [mbar] Messber.
- Seite 20 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.2.2.5 Offset K1 Beschreibung Korrektur eines Nullpunktversatzes von Kanal 1 V_Ch1_Offset Index Daten Typ Float32 Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit abhängig von -33333 … 33333 [mbar] Messber. K1 Einheit [V_Ch1_PressureUnit] 1/3 des Grundmessbereichs 5.2.2.6 Nullpunktfenster K1...
- Seite 21 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.2.3 Kennlinie K1 [Menüerweiterung] 5.2.3.1 Durchfluss Kanal 1 V_Ch1_PressureMode Bedingung: = 1 (Durchfluss) 5.2.3.1.1 Anzeige K1 Einheit Beschreibung Mit diesem Parameter wird die Einheit des Anzeige- bereichs festgelegt. V_Ch1_SqrtUnit Index Daten Typ...
- Seite 22 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.2.3.2 Tabelle Kanal 1 V_Ch1_PressureMode Bedingung: = 2 (Tabelle) 5.2.3.2.1 Anzeige K1 Einheit Beschreibung Mit diesem Parameter wird die Einheit des Anzeige- bereichs für die Tabelle festgelegt. V_Ch1_TabUnit Index Daten Typ 5-octet String ASCII...
- Seite 23 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.2.3.2.3 Eingangswert 1 V_Ch1_TabInput_1 Index Daten Typ Float32 Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit abhängig von -999999 bis 999999 [mbar] Messber. K1 Einheit [V_Ch1_PressureUnit] 5.2.3.2.4 Eingangswert 2 bis 30 Das Datenformat der nachfolgenden Eingangswerte der Tabelle entsprechen dem Datenformat von Eingangswert 1.
- Seite 24 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.2.3.2.5 Anzeigewert 1 V_Ch1_TabDisplay_1 Index Daten Typ Float32 Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit abhängig von -999999 bis 999999 Anzeige K1 Einheit [V_Ch1_TabUnit] 5.2.3.2.6 Anzeigewert 2 bis 30 Das Datenformat der nachfolgenden Anzeigewerte der Tabelle entsprechen dem Datenformat von Anzeigewert 1.
- Seite 25 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.2.3.3 Volumenstrom K1 V_Ch1_PressureMode Bedingung: = 3 (Volumenstrom) 5.2.3.3.1 Anzeige K1 Einheit Beschreibung Mit diesem Parameter wird die Einheit des Anzeige- bereichs festgelegt. V_Ch1_VFlowUnit Index Daten Typ 8-bit UInteger Standardwert Zugriffsrechte Read Write...
- Seite 26 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.2.3.3.4 Luftdichte K1 Beschreibung Mit diesem Parameter können Sie die Luftdichte bei Betriebstemperatur eingeben. V_Ch1_VFlowAirDensity Index Daten Typ Float32 Standardwert 1.204 Zugriffsrechte Read Write Erlaubte Werte Einheit 0.250 bis 2.000 [kg/m 5.2.3.3.5 Formel K1 Beschreibung Formel die der Hersteller für die Berechnung des...
- Seite 27 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.2.3.4 Lineare Funktion K1 V_Ch1_PressureMode Bedingung: = 4 (Lineare Funktion) 5.2.3.4.1 Anzeige K1 Einheit Beschreibung Mit diesem Parameter wird die Einheit festgelegt. Es können max. 5 Zeichen verwendet werden. V_Ch1_LinFUnit Index Daten Typ...
- Seite 28 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.2.3.4.4 Steigung K1 Beschreibung Mit diesem Parameter wird die Steigung (m) der li- nearen Kennlinie (f(x)= mx+b) festgelegt. V_Ch1_LinFSlope Index Daten Typ Float32 Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit -10 bis 10 dimensionslos 5.2.3.4.5 Offset K1...
- Seite 29 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.2.4 Zahlenformat K1 Beschreibung Mit diesem Parameter werden die Nachkommastel- len der Anzeigewerte festgelegt. V_Ch1_NumberFormat Index Daten Typ 8-bit UInteger Standardwert Zugriffsrechte Read Write Erlaubte Werte ±123456 ±12345.6 Standardwert ±1234.56 ±123.456 ±12.3456 ±1.23456...
- Seite 30 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.2.5 Farbwechsel K1 • Für alle Schaltschwellen sind abhängig vom gewählten Modus die folgen- den Einheiten als Standardwert festgelegt. • Eine Modifikation der Einheit wirkt sich auf alle Schaltschwellen aus. • Bei der Eingabe der Schaltschwellen werden Nachkommastellen akzeptiert.
- Seite 31 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.2.5.3 Farbw. K1 rot–gelb Beschreibung Dieser Parameter legt die Schaltschwelle für den genannten Farbwechsel fest. V_Ch1_ColorChange_RedYellow Index Daten Typ Float32 Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit -999999 bis 999999 abhängig vom Modus 5.2.5.4 Farbw.
- Seite 32 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.2.5.6 Farbw. K1 gelb–rot Bestückungsautomat Dieser Parameter legt die Schaltschwelle für den genannten Farbwechsel fest.. Beschreibung V_Ch1_ColorChange_YellowRed Index Daten Typ Float32 Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit -999999 bis 999999 abhängig vom Modus 5.2.5.7 Farbw.
- Seite 33 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.2.5.9 Farbw. K1 Verz. aus Beschreibung Mit diesem Parameter kann für alle Schaltschwellen eine Ausschaltverzögerung eingestellt werden. V_Ch1_ColorChange_DelayOff Index Daten Typ 32-bit UInteger Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit 0 bis 1800...
- Seite 34 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.3 Schaltausgang • Für alle Schaltpunkte sind abhängig vom gewählten Modus die folgenden Einheiten als Standardwert festgelegt. • Eine Modifikation der Einheit wirkt sich auf alle Schaltpunkte aus. • Bei der Eingabe der Schaltpunkte werden Nachkommastellen akzeptiert.
- Seite 35 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.3.2 Schaltausgang 1 5.3.2.1 SP1 Zuordnung Beschreibung Mit diesem Parameter wird der Schaltausgang 1 ei- nem Kanal zugeordnet oder abgeschaltet. V_Rel1_ChSel Index Daten Typ 8-bit UInteger Standardwert Zugriffsrechte Read Write modifiziert andere Variablen...
- Seite 36 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.3.2.4 SP1 Verzög. ein Beschreibung Mit diesem Parameter kann für alle Schaltschwellen eine Einschaltverzögerung eingestellt werden. V_Rel1_DelayOn Index Daten Typ 32-bit UInteger Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit 0 bis 1800 5.3.2.5 SP1 Verzög.
- Seite 37 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.3.3 Schaltausgang 2 5.3.3.1 SP2 Zuordnung Beschreibung Mit diesem Parameter wird der Schaltausgang 2 ei- nem Kanal zugeordnet oder abgeschaltet. V_Rel2_ChSel Index Daten Typ 8-bit UInteger Standardwert Zugriffsrechte Read Write modifiziert andere Variablen...
- Seite 38 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.3.3.4 SP2 Verzög. ein Beschreibung Mit diesem Parameter kann für alle Schaltschwellen eine Einschaltverzögerung eingestellt werden. V_Rel2_DelayOn Index Daten Typ 32-bit UInteger Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit 0 bis 1800 5.3.3.5 SP2 Verzög.
- Seite 39 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.3.4 Schaltausgang 3 5.3.4.1 SP3 Zuordnung Beschreibung Mit diesem Parameter wird der Schaltausgang 3 ei- nem Kanal zugeordnet oder abgeschaltet. V_Rel3_ChSel Index Daten Typ 8-bit UInteger Standardwert Zugriffsrechte Read Write modifiziert andere Variablen...
- Seite 40 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.3.4.4 SP3 Verzög. ein Beschreibung Mit diesem Parameter kann für alle Schaltschwellen eine Einschaltverzögerung eingestellt werden. V_Rel3_DelayOn Index Daten Typ 32-bit UInteger Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit 0 bis 1800 5.3.4.5 SP3 Verzög.
- Seite 41 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.3.5 Schaltausgang 4 5.3.5.1 SP4 Zuordnung Beschreibung Mit diesem Parameter wird der Schaltausgang 4 ei- nem Kanal zugeordnet oder abgeschaltet. V_Rel4_ChSel Index Daten Typ 8-bit UInteger Standardwert Zugriffsrechte Read Write modifiziert andere Variablen...
- Seite 42 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.3.5.4 SP4 Verzög. ein Beschreibung Mit diesem Parameter kann für alle Schaltschwellen eine Einschaltverzögerung eingestellt werden. V_Rel4_DelayOn Index Daten Typ 32-bit UInteger Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit 0 bis 1800 5.3.5.5 SP4 Verzög.
- Seite 43 FISCHER Mess- und Regeltechnik GmbH Geräteparameter | 5 5.4 Anzeige 5.4.1 Sprache Beschreibung Wechsel der Menüsprache V_Language Index Daten Typ 8-bit UInteger Standardwert Zugriffsrechte Read Write Erlaubte Werte Deutsch Deutsche Sprache English Englische Sprache Español Spanische Sprache Français Französische Sprache...
- Seite 44 5 | Geräteparameter FISCHER Mess- und Regeltechnik GmbH 5.4.3 LCD-Beleuchtung Beschreibung Mit diesem Parameter kann die Beleuchtung zeitge- steuert abgeschaltet werden. V_LCDTimeout Index Daten Typ 32-bit UInteger Standardwert Zugriffsrechte Read Write Erlaubte Werte Einheit Beleuchtung dauerhaft ein 1 bis 600 Zeitspanne bis zur Abschaltung 5.4.4 LCD-Kontrast...
- Seite 45 FISCHER Mess- und Regeltechnik GmbH Notizen TI_DE_DE91_1K_IO-Link 45/48...
- Seite 46 FISCHER Mess- und Regeltechnik GmbH Notizen 46/48 TI_DE_DE91_1K_IO-Link...
- Seite 47 FISCHER Mess- und Regeltechnik GmbH Notizen TI_DE_DE91_1K_IO-Link 47/48...
- Seite 48 Mess- und Regeltechnik GmbH Bielefelder Str. 37a D-32107 Bad Salzuflen Tel. +49 5222 974-0 Fax +49 5222 7170 www.fischermesstechnik.de info@fischermesstechnik.de Technische Änderungen vorbehalten. Subject to technical changes. Sous réserve de modifications techniques.
