3 | Montage
Modbus
Schaltausgänge

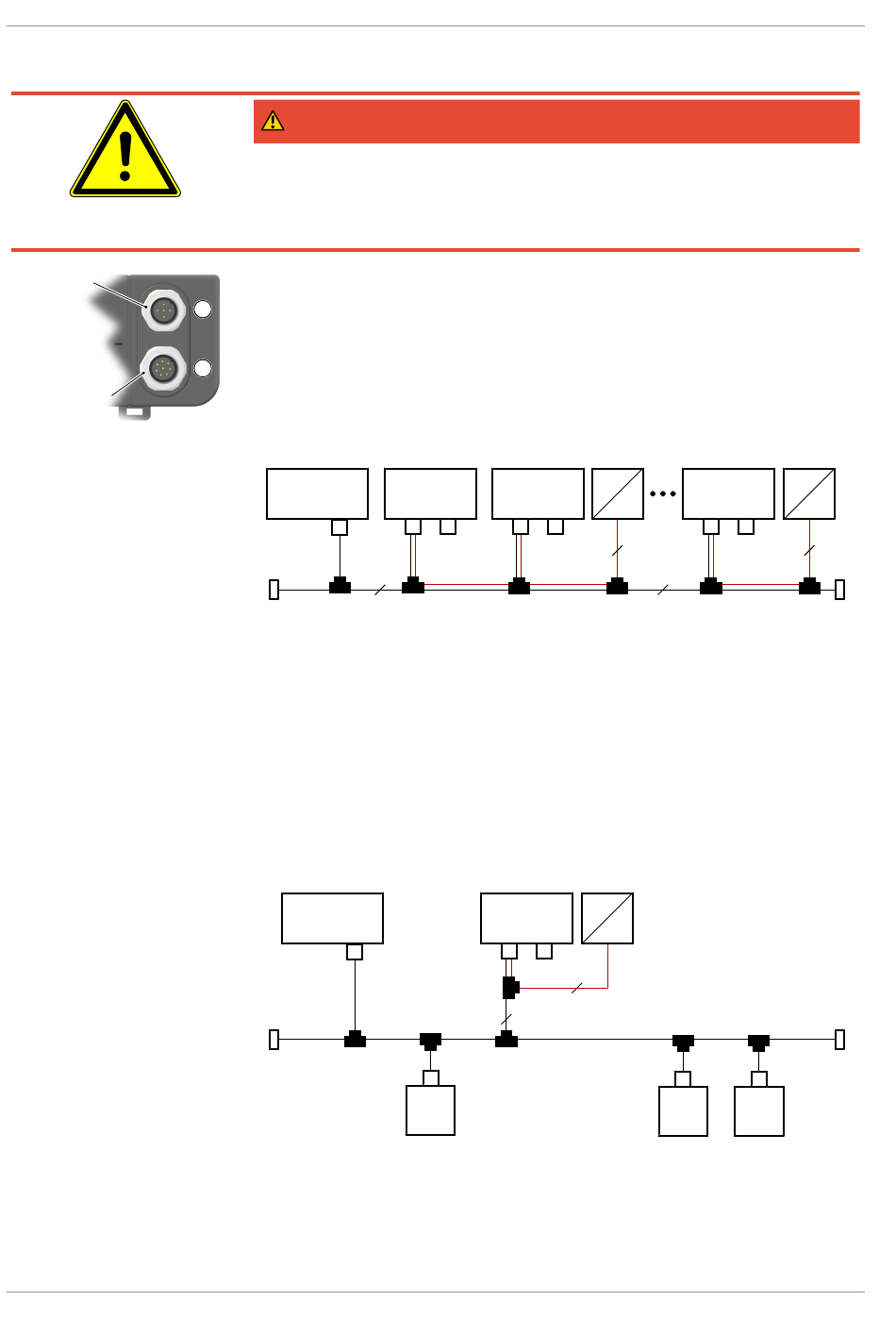

Abb. 30: Wechelplatte Modbus
mit Schaltausgängen
28/136
3.4.5 Geräte mit Modbus (und 4 Schaltausgängen)
GEFAHR
Hilfsenergie für ATEX Geräte
Bei der Wahl der Stromversorgung ist zu berücksichtigen, dass diese eine po-
tentielle Zündquelle darstellen kann.
Ergreifen Sie geeignete Schutzmaßnahmen um diese Gefahr abzuwenden.
Diese Ausführung mit einer Modbus Schnittstelle besitzt 4 Schaltausgänge. Die
Wechselplatte ist mit einem 5-poligen M12 Flanschstecker für den Modbus-Ein-
gang und mit einem 8 poligen M12 Flanschstecker für die Schaltausgänge be-
1
stückt.
Der DE90 kann als sogenannter Slave an ein Modbus RTU Netzwerk ange-
2
schlossen werden. Es können bis zu 247 Geräte in einem Liniennetz adressiert
werden. Der Anschluss erfolgt über ein handelsübliches T-Stück (passive TAP).
HINWEIS! Ein sternförmiger Aufbau des Netzes ist nicht zulässig.
MASTER
M
LT
TAP
Abb. 31: Modbus RTU Netzwerk
Die Kommunikation erfolgt ausschließlich mit dem Modbus-Master. Die ange-
schlossenen Slaves reagieren nur auf direkte Kommandos des Masters, wes-
halb eine Kommunikation zwischen den einzelnen Slaves nicht möglich ist.
Um eine fehlerfreie Datenübertragung zu gewährleisten, wird empfohlen den
Endpunkt des Modbus RTU Netzwerks mit einem 120 Ω Widerstand zu termi-
nieren. Dieser Busabschlusswiderstand ist als Zubehörteil erhältlich.
3.4.5.1 Anschluss an ein bestehendes Modbus RTU Netzwerk
Der Anschluss an ein bestehende Modbus Netzwerk kann über ein handelsübli-
ches T-Stück (Passive TAP) erfolgen.
MASTER
M
LT
Abb. 32: Modbus Anschluss
Adresse 1 Adresse 2
DE90 DE90
1 2 1
3
TAP TAP
DE90
1 2
3
TAP
TAP
M
Slave
FISCHER Mess- und Regeltechnik GmbH
Adresse 247
AC
DE90
AC/DC
2 1
2
3
TAP TAP
Hilfsenergie 1
AC
AC/DC
2
TAP
M
Slave
AC
AC/DC
2
2
LT
TAP
Hilfsenergie n
LT
TAP
M
Slave
