FISCHER Mess- und Regeltechnik GmbH

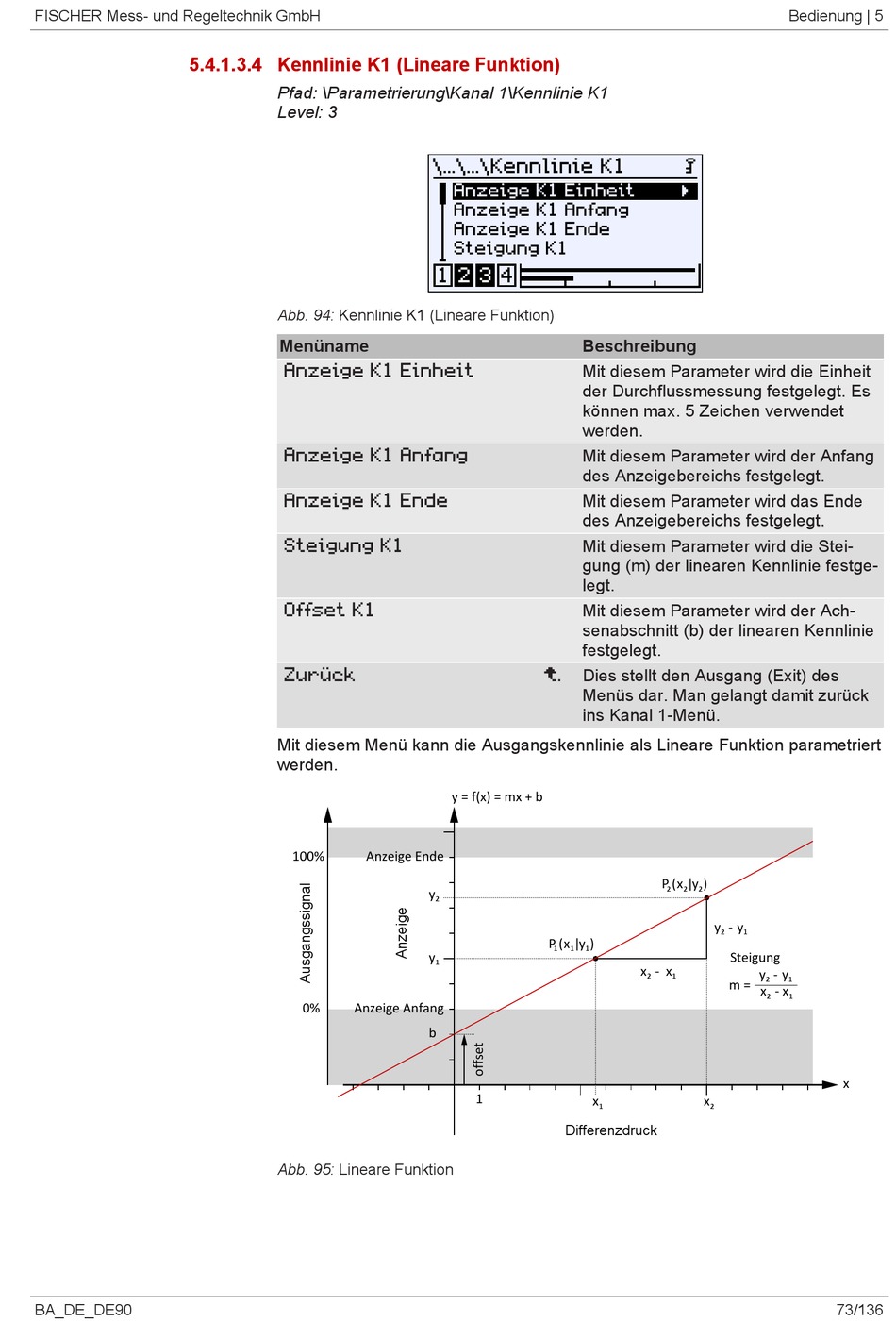

5.4.1.3.4 Kennlinie K1 (Lineare Funktion)
BA_DE_DE90
Pfad: \Parametrierung\Kanal 1\Kennlinie K1
Level: 3
\...\...\Kennlinie K1
1
Abb. 94: Kennlinie K1 (Lineare Funktion)
Menüname
Anzeige K1 Einheit
Anzeige K1 Anfang
Anzeige K1 Ende
Steigung K1
Offset K1
Zurück
Mit diesem Menü kann die Ausgangskennlinie als Lineare Funktion parametriert
werden.
100%
Anzeige Ende
y
2
y
1
0%
Anzeige Anfang
b
Abb. 95: Lineare Funktion
Anzeige K1 Einheit
Anzeige K1 Anfang
Anzeige K1 Ende
Steigung K1
2 3
4
Beschreibung
Mit diesem Parameter wird die Einheit
der Durchflussmessung festgelegt. Es
können max. 5 Zeichen verwendet
werden.
Mit diesem Parameter wird der Anfang
des Anzeigebereichs festgelegt.
Mit diesem Parameter wird das Ende
des Anzeigebereichs festgelegt.
Mit diesem Parameter wird die Stei-
gung (m) der linearen Kennlinie festge-
legt.
Mit diesem Parameter wird der Ach-
senabschnitt (b) der linearen Kennlinie
festgelegt.
E
Dies stellt den Ausgang (Exit) des
Menüs dar. Man gelangt damit zurück
ins Kanal 1-Menü.
y = f(x) = mx + b
P
(
x
|
y
)
1
1
1
1
x
1
Differenzdruck
Bedienung | 5
U
A
P
(
x
|
y
)
2
2
2
y
-
y
2
1
Steigung
x
-
x
y
-
y
2
1
2
1
m =
x
-
x
2
1
x
2
x
73/136
