5.4.1 Kanal 1
Pfad: \Parametrierung\Kanal 1
Level: 2

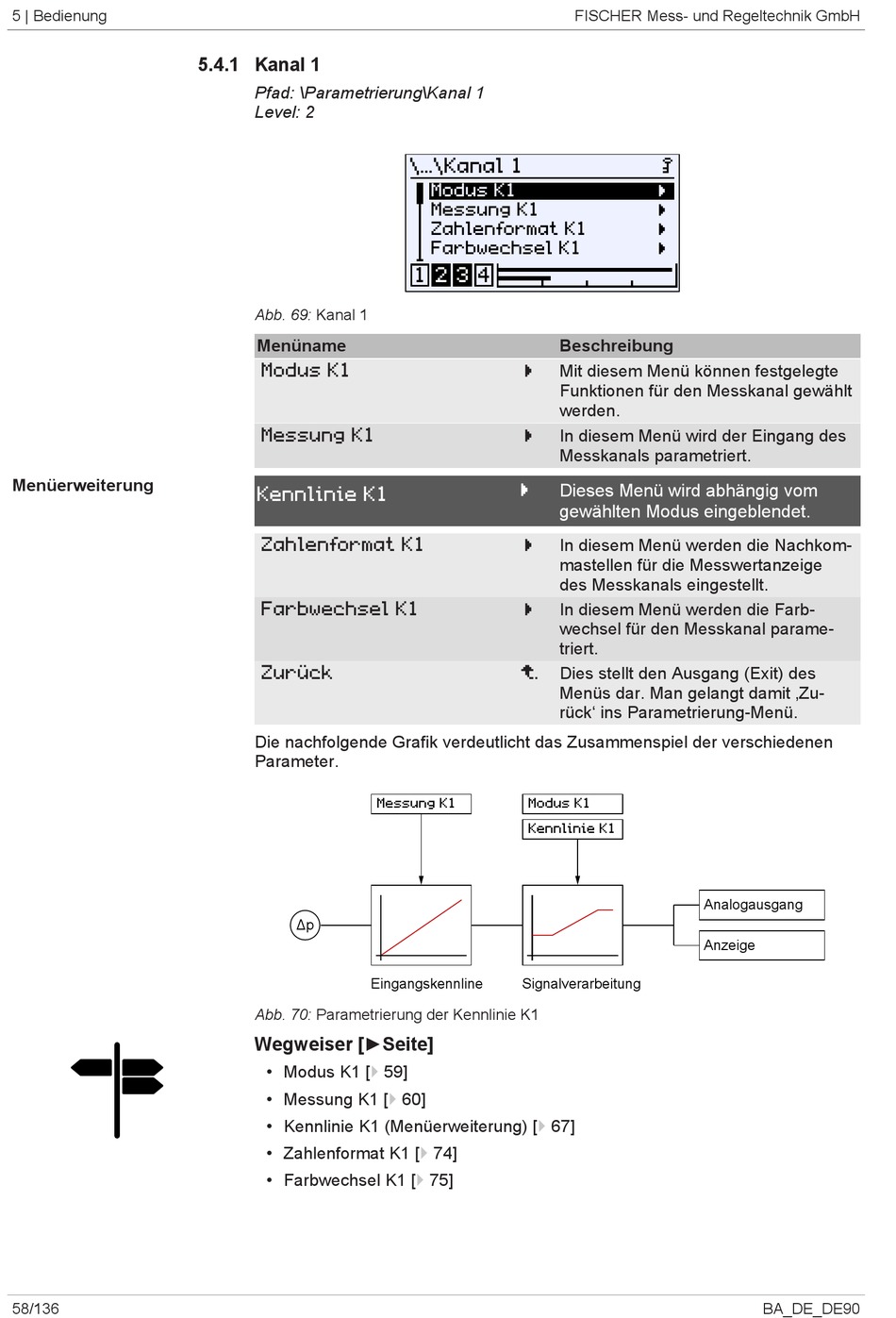

Abb. 69: Kanal 1
Menüname
Modus K1
Messung K1
Kennlinie K1
Zahlenformat K1
Farbwechsel K1
Zurück
Die nachfolgende Grafik verdeutlicht das Zusammenspiel der verschiedenen
Parameter.
Δp
Abb. 70: Parametrierung der Kennlinie K1
Wegweiser [►Seite]
• Modus K1 [} 59]
• Messung K1 [} 60]
• Kennlinie K1 (Menüerweiterung) [} 67]
• Zahlenformat K1 [} 74]
• Farbwechsel K1 [} 75]
\...\Kanal 1
Modus K1
Messung K1
Zahlenformat K1
Farbwechsel K1
1 2 3 4
A
A
A
A
A
E
Messung K1 Modus K1
Kennlinie K1
Eingangskennline Signalverarbeitung
FISCHER Mess- und Regeltechnik GmbH
U
A
A
A
A
Beschreibung
Mit diesem Menü können festgelegte
Funktionen für den Messkanal gewählt
werden.
In diesem Menü wird der Eingang des
Messkanals parametriert.
Dieses Menü wird abhängig vom
gewählten Modus eingeblendet.
In diesem Menü werden die Nachkom-
mastellen für die Messwertanzeige
des Messkanals eingestellt.
In diesem Menü werden die Farb-
wechsel für den Messkanal parame-
triert.
Dies stellt den Ausgang (Exit) des
Menüs dar. Man gelangt damit ‚Zu-
rück' ins Parametrierung-Menü.
Analogausgang
Anzeige
