5 | Bedienung
Beispiel
106/136

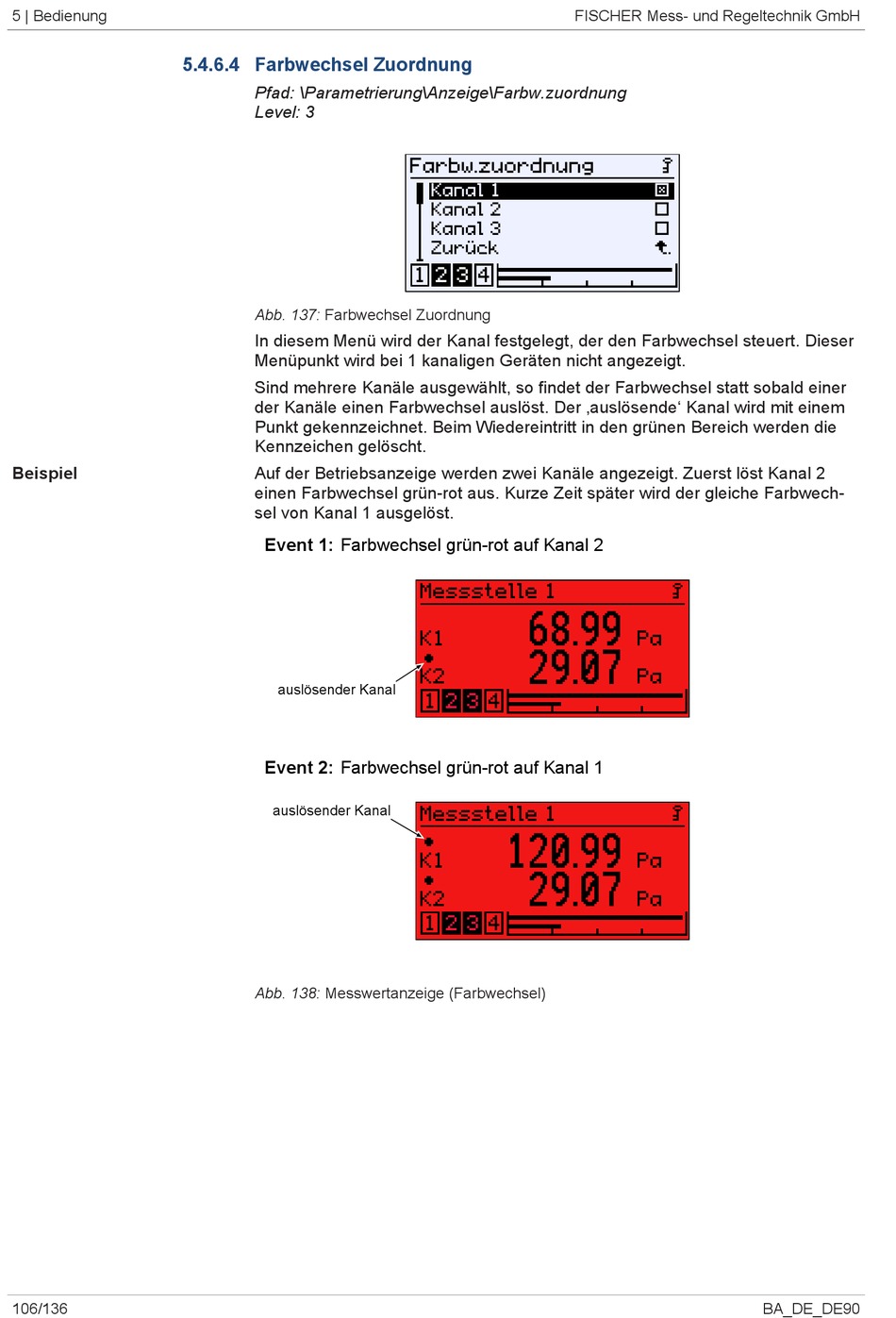

5.4.6.4 Farbwechsel Zuordnung
Pfad: \Parametrierung\Anzeige\Farbw.zuordnung
Level: 3
Abb. 137: Farbwechsel Zuordnung
In diesem Menü wird der Kanal festgelegt, der den Farbwechsel steuert. Dieser
Menüpunkt wird bei 1 kanaligen Geräten nicht angezeigt.
Sind mehrere Kanäle ausgewählt, so findet der Farbwechsel statt sobald einer
der Kanäle einen Farbwechsel auslöst. Der ‚auslösende' Kanal wird mit einem
Punkt gekennzeichnet. Beim Wiedereintritt in den grünen Bereich werden die
Kennzeichen gelöscht.
Auf der Betriebsanzeige werden zwei Kanäle angezeigt. Zuerst löst Kanal 2
einen Farbwechsel grün-rot aus. Kurze Zeit später wird der gleiche Farbwech-
sel von Kanal 1 ausgelöst.
Event 1: Farbwechsel grün-rot auf Kanal 2
auslösender Kanal
Event 2: Farbwechsel grün-rot auf Kanal 1
auslösender Kanal
Abb. 138: Messwertanzeige (Farbwechsel)
FISCHER Mess- und Regeltechnik GmbH
Farbw.zuordnung
Kanal 1
Kanal 2
Kanal 3
Zurück
1 2 3 4
Messstelle 1
P a 6 8.99
K1
•
P a 2 9.07
K2
1 2 3 4
Messstelle 1
• P a 1 20.99
K1
• P a 2 9.07
K2
1 2 3 4
U
H
G
G
E
U
Pa
Pa
U
Pa
Pa
