4 | Inbetriebnahme
34/136

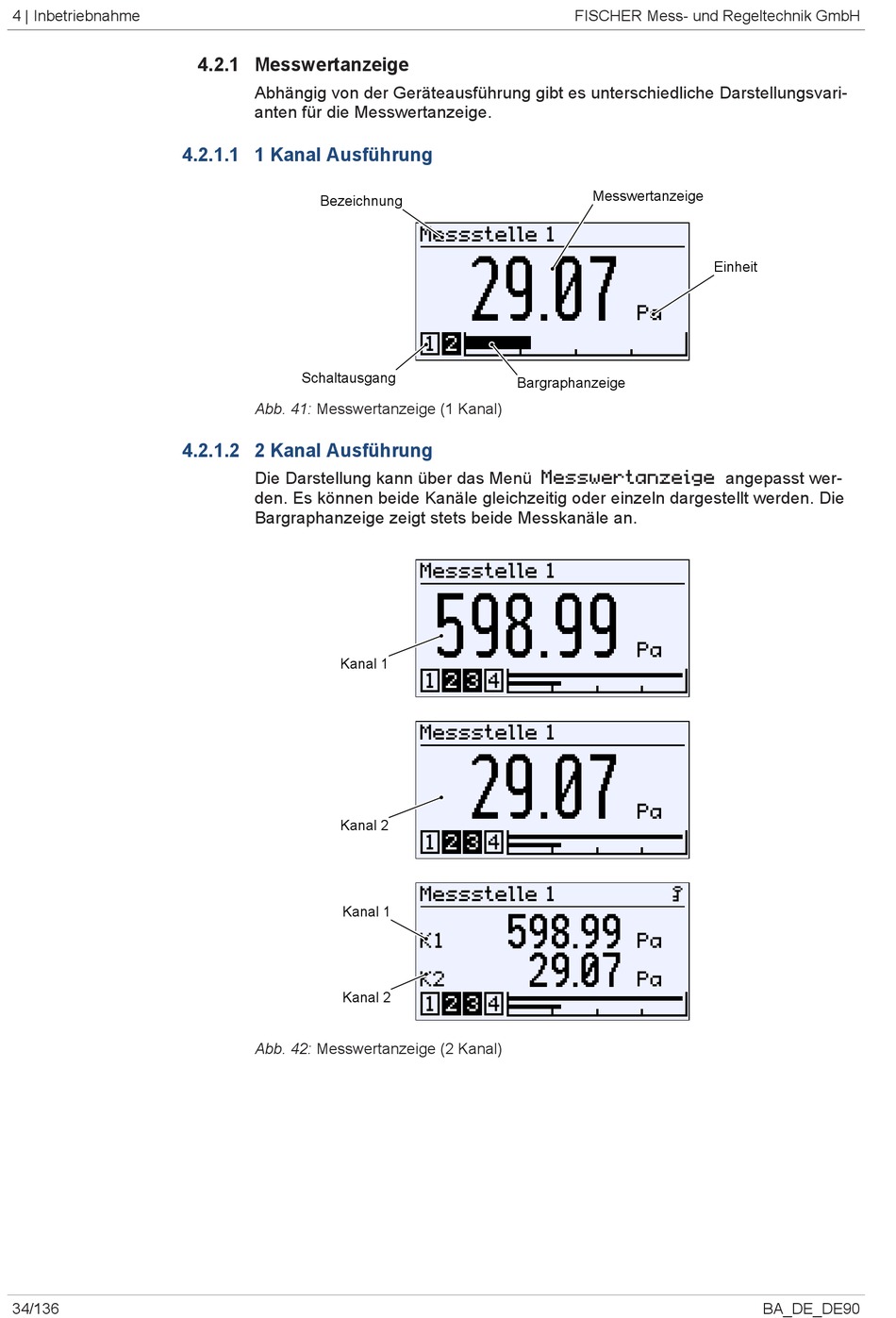

4.2.1 Messwertanzeige
Abhängig von der Geräteausführung gibt es unterschiedliche Darstellungsvari-
anten für die Messwertanzeige.
4.2.1.1 1 Kanal Ausführung
Bezeichnung
Schaltausgang
Abb. 41: Messwertanzeige (1 Kanal)
4.2.1.2 2 Kanal Ausführung
Die Darstellung kann über das Menü
den. Es können beide Kanäle gleichzeitig oder einzeln dargestellt werden. Die
Bargraphanzeige zeigt stets beide Messkanäle an.
Kanal 1
Kanal 2
Kanal 1
Kanal 2
Abb. 42: Messwertanzeige (2 Kanal)
FISCHER Mess- und Regeltechnik GmbH
Messstelle 1
P a 2 9.07
1 2
Bargraphanzeige
Messwertanzeige
Messstelle 1
P a 5 98, . 99 Pa
1 2 3 4
Messstelle 1
P a 2 9.07 Pa
1 2 3 4
Messstelle 1
P a 5 98.99
K1
P a 2 9.07
K2
1 2 3 4
Messwertanzeige
Einheit
Pa
angepasst wer-
U
Pa
Pa
BA_DE_DE90
