3.3.2 Schneidringverschraubungen
w Bei Schneidringverschraubungen kann eine nicht fachgerechte Montage der
Druckleitungen aufgrund der wirkenden Kräfte zu einer Zerstörung der
Wechselplatte führen.
w Die Schneidringverschraubung darf nicht in einem Arbeitsgang am Gerät
montiert werden.
1. Montieren Sie den Schneidring mithilfe eines Vormontagestutzens vor.
2. Verwenden Sie in jedem Fall eine handelsübliche Montagepaste
ne Kaltverschweißung der Edelstahlteile zu vermeiden.
3. Führen Sie die Endmontage am Gerät nur mit einem Gegenhalt aus. Mon-
tieren Sie die Schneidringverschraubung mit einer Viertel- bis Halb-Dre-
hung der Überwurfmutter.
Gegenhalt
14
nahtloses Rohr

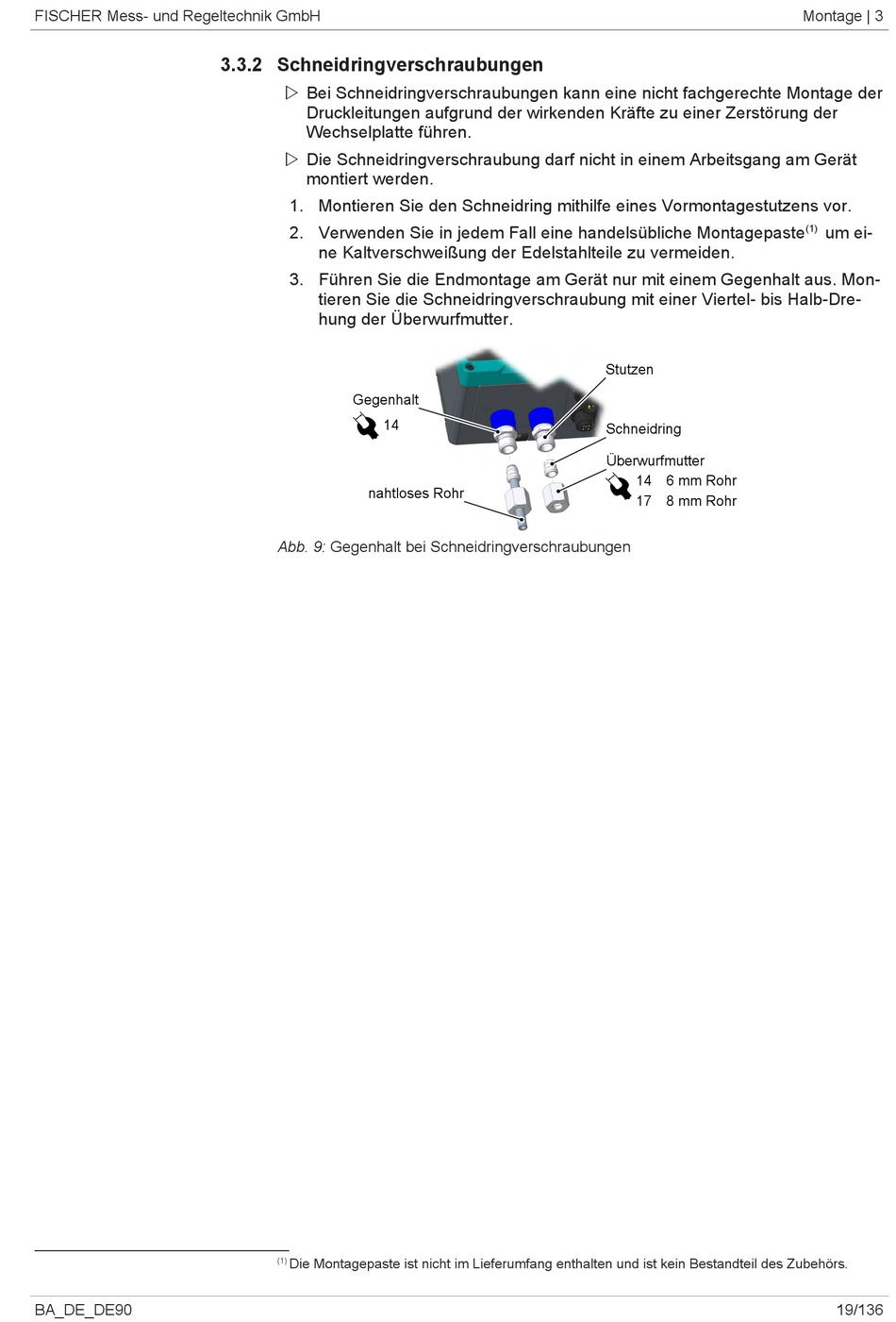

Abb. 9: Gegenhalt bei Schneidringverschraubungen
(1)
Die Montagepaste ist nicht im Lieferumfang enthalten und ist kein Bestandteil des Zubehörs.
Stutzen
Schneidring
Überwurfmutter
14 6 mm Rohr
17 8 mm Rohr
Montage | 3
(1)
um ei-
