7.9.2 Maßbilder
Alle Abmessungen in mm, sofern nicht anders angegeben.

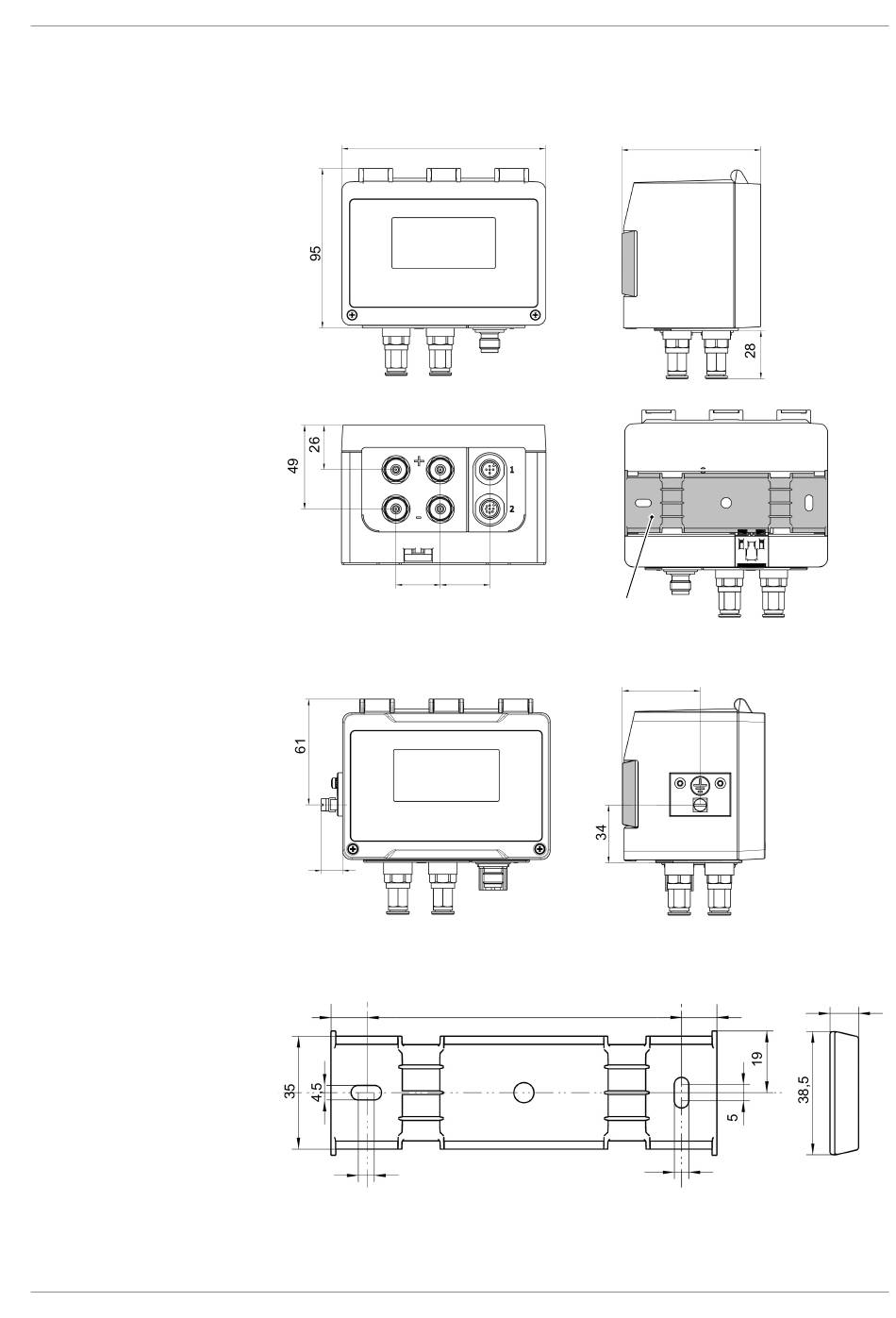

Abb. 151: Maßbild
12
Abb. 152: Maßbild ATEX-Erdungsanschluss
11
5
Abb. 153: Montageschiene
120
26 29
Montageschiene
98
Technische Daten | 7
81,5
45
11
4,5
9
