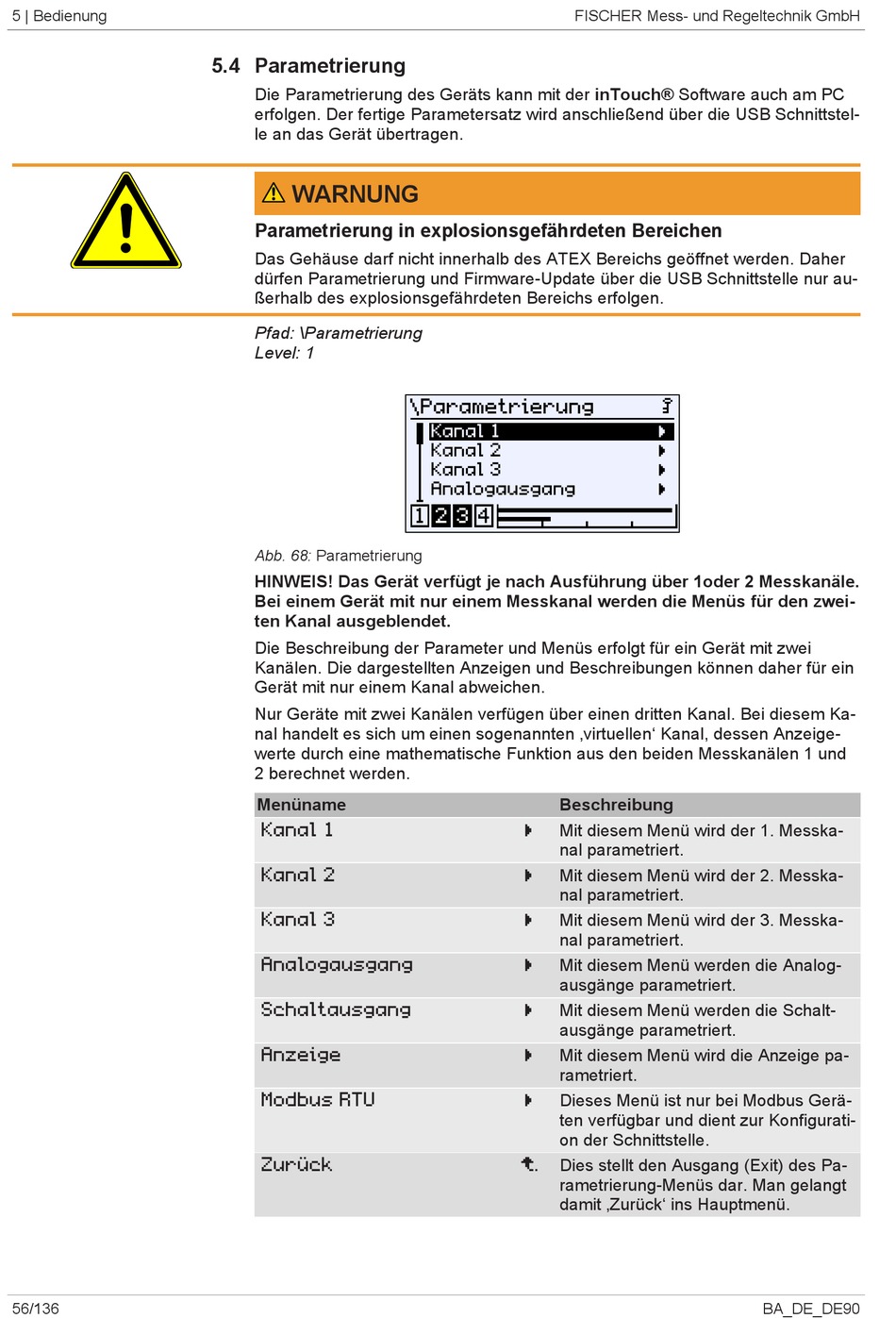

FISCHER PRO-LINE DE90 Betriebsanleitung Seite 56

5 | Bedienung
56/136
5.4 Parametrierung
Die Parametrierung des Geräts kann mit der inTouch® Software auch am PC
erfolgen. Der fertige Parametersatz wird anschließend über die USB Schnittstel-
le an das Gerät übertragen.
WARNUNG
Parametrierung in explosionsgefährdeten Bereichen
Das Gehäuse darf nicht innerhalb des ATEX Bereichs geöffnet werden. Daher
dürfen Parametrierung und Firmware-Update über die USB Schnittstelle nur au-
ßerhalb des explosionsgefährdeten Bereichs erfolgen.
Pfad: \Parametrierung
Level: 1
Abb. 68: Parametrierung
HINWEIS! Das Gerät verfügt je nach Ausführung über 1oder 2 Messkanäle.
Bei einem Gerät mit nur einem Messkanal werden die Menüs für den zwei-
ten Kanal ausgeblendet.
Die Beschreibung der Parameter und Menüs erfolgt für ein Gerät mit zwei
Kanälen. Die dargestellten Anzeigen und Beschreibungen können daher für ein
Gerät mit nur einem Kanal abweichen.
Nur Geräte mit zwei Kanälen verfügen über einen dritten Kanal. Bei diesem Ka-
nal handelt es sich um einen sogenannten ‚virtuellen' Kanal, dessen Anzeige-
werte durch eine mathematische Funktion aus den beiden Messkanälen 1 und
2 berechnet werden.
Menüname
Kanal 1
Kanal 2
Kanal 3
Analogausgang
Schaltausgang
Anzeige
Modbus RTU
Zurück
FISCHER Mess- und Regeltechnik GmbH
\Parametrierung
Kanal 1
Kanal 2
Kanal 3
Analogausgang
1 2 3 4
Beschreibung
A
Mit diesem Menü wird der 1. Messka-
nal parametriert.
A
Mit diesem Menü wird der 2. Messka-
nal parametriert.
A
Mit diesem Menü wird der 3. Messka-
nal parametriert.
A
Mit diesem Menü werden die Analog-
ausgänge parametriert.
A
Mit diesem Menü werden die Schalt-
ausgänge parametriert.
A
Mit diesem Menü wird die Anzeige pa-
rametriert.
A
Dieses Menü ist nur bei Modbus Gerä-
ten verfügbar und dient zur Konfigurati-
on der Schnittstelle.
E
Dies stellt den Ausgang (Exit) des Pa-
rametrierung-Menüs dar. Man gelangt
damit ‚Zurück' ins Hauptmenü.
U
A
A
A
A
