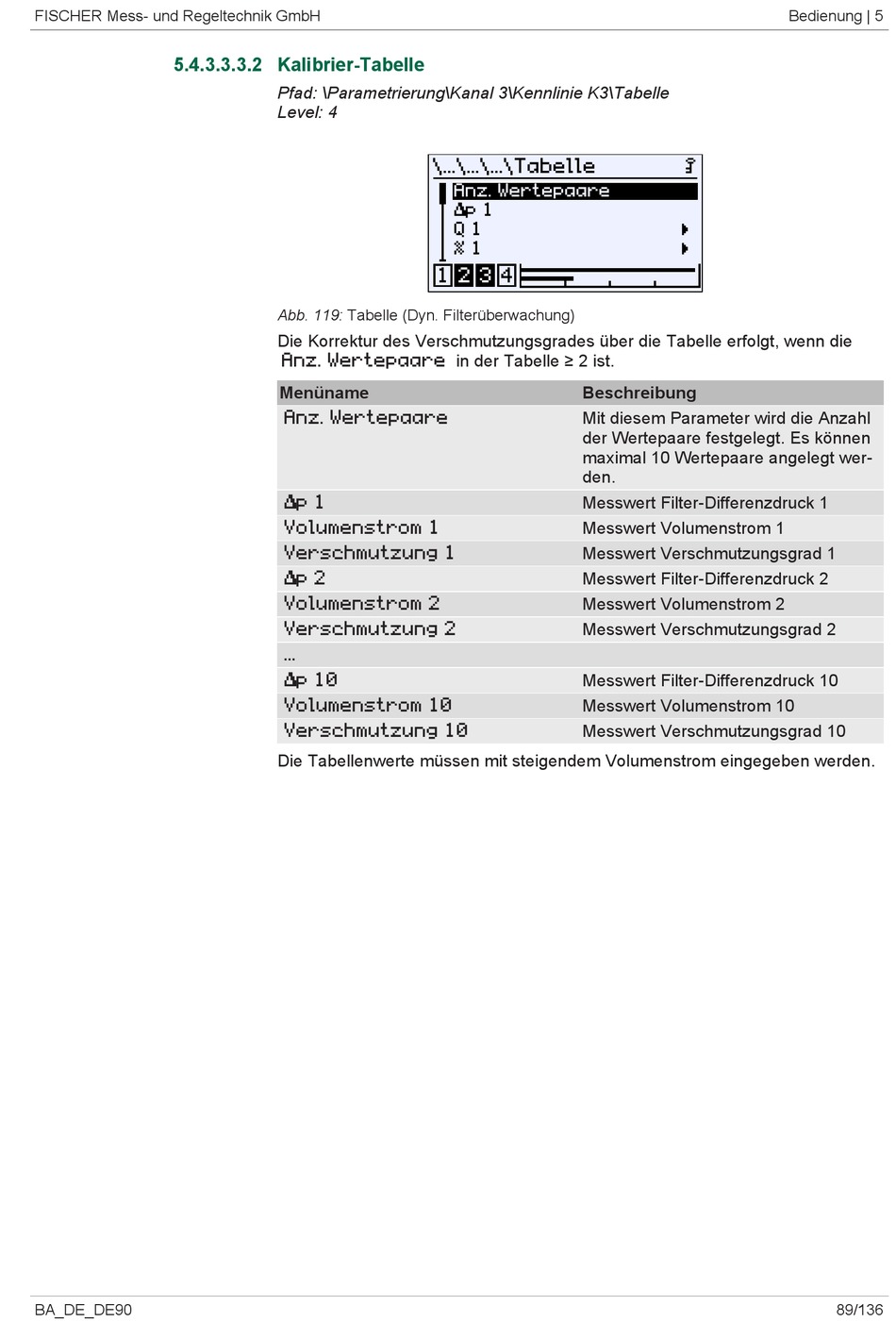

5.4.3.3.3.2 Kalibrier-Tabelle
BA_DE_DE90
Pfad: \Parametrierung\Kanal 3\Kennlinie K3\Tabelle
Level: 4
\...\...\...\Tabelle
1
Abb. 119: Tabelle (Dyn. Filterüberwachung)
Die Korrektur des Verschmutzungsgrades über die Tabelle erfolgt, wenn die
Anz. Wertepaare
Menüname
Anz. Wertepaare
∆p 1
Volumenstrom 1
Verschmutzung 1
∆p 2
Volumenstrom 2
Verschmutzung 2
...
∆p 10
Volumenstrom 10
Verschmutzung 10
Die Tabellenwerte müssen mit steigendem Volumenstrom eingegeben werden.
Anz. Wertepaare
∆p 1
Q 1
% 1
2 3 4
in der Tabelle ≥ 2 ist.
Beschreibung
Mit diesem Parameter wird die Anzahl
der Wertepaare festgelegt. Es können
maximal 10 Wertepaare angelegt wer-
den.
Messwert Filter-Differenzdruck 1
Messwert Volumenstrom 1
Messwert Verschmutzungsgrad 1
Messwert Filter-Differenzdruck 2
Messwert Volumenstrom 2
Messwert Verschmutzungsgrad 2
Messwert Filter-Differenzdruck 10
Messwert Volumenstrom 10
Messwert Verschmutzungsgrad 10
