AUMENTO DELLA TENSIONE DEL NASTRO
Nel kit di ricambi si trova una chiave speciale. Inserirla nella vite di
regolazione sinistra del nastro situata sul retro del tapis roulant.

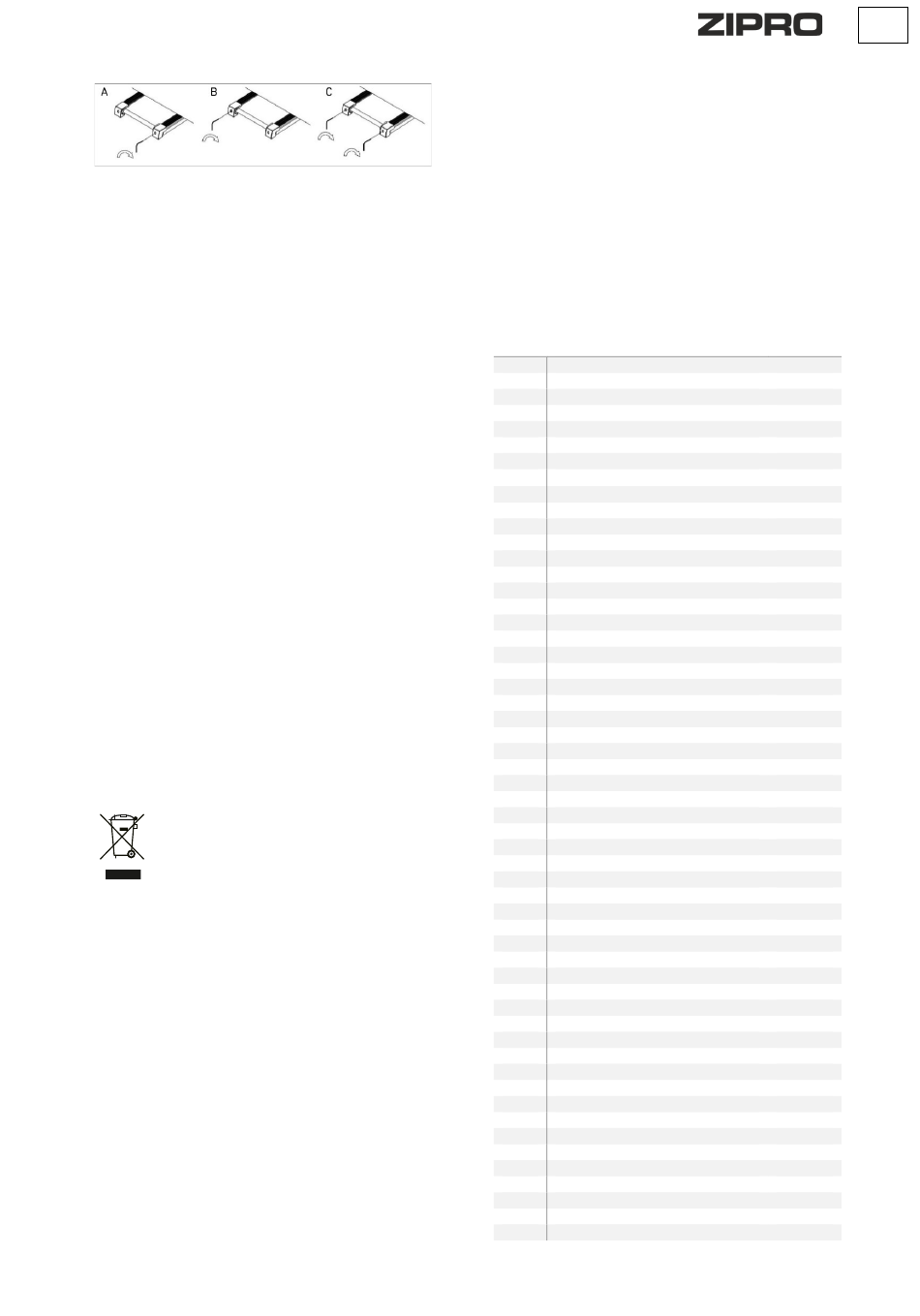

Ruotare la chiave in senso orario di 90 gradi (figura C).
In questo modo si allunga il rullo posteriore e si aumenta la tensione
del nastro. Ripetere l'operazione girando la vite sul lato destro. Fare
attenzione a girare le viti in modo uniforme.
Ripetere l'operazione per entrambe le viti finché il nastro non è ben
teso.
RIDUZIONE DELLA TENSIONE DEL NASTRO
Per ridurre la tensione del nastro, procedere nello stesso modo come
per aumentarla. Ruotare la chiave in senso antiorario.
CENTRATURA DEL NASTRO DA CORSA
A causa del diverso stile di corsa (di solito più carico trasferito su una
gamba), il nastro può spostarsi lateralmente e non risultare centrato.
Per questo motivo, il nastro può richiedere una regolazione di tanto in
tanto.
Il nastro dovrebbe centrarsi durante il funzionamento del tapis
roulant. È necessario regolarlo se si sposta verso destra o verso
sinistra.
Avviare il tapis roulant e impostarlo su una velocità bassa (ad es. 3
km/h). Controllare in quale direzione si muove il nastro.
• Se il nastro si sposta verso destra, inserire la chiave nella vite di
regolazione destra. Ruotare la chiave di 90 gradi in senso
orario (figura A). Osservare se il nastro viene centrato. Se si
muove ancora verso destra, ruotare nuovamente la vite di 90
gradi.
• Se il nastro si sposta a sinistra, procedere come nel caso
precedente, ma ruotando la vite situata sul lato sinistro (figura
B).
AMBIENTE
Il dispositivo viene spedito in un imballaggio per proteggerlo
da possibili danni durante la spedizione. L'imballaggio è materia
prima non lavorata e può essere riciclato. Smaltire questi materiali
negli appositi contenitori colorati per la raccolta differenziata.
Proteggere l'ambiente e non smaltire le batterie usate
con gli altri rifiuti domestici. Restituirli al punto vendita
o portarli in un punto di riciclaggio dedicato.
Le apparecchiature elettriche usate (compresi i
contatori e gli alimentatori) sono riciclabili - non
smaltirle tra i rifiuti domestici perché possono contenere sostanze
pericolose per la salute e per l'ambiente. Si prega di aiutare
attivamente nella gestione economica delle risorse naturali e
proteggere l'ambiente consegnando il dispositivo usato a un punto di
raccolta dei materiali riciclabili - i dispositivi elettrici usati.
MONTAGGIO
L'unità deve essere installata con cura da un adulto. In caso di dubbio,
chiedere l'assistenza di qualcuno con più esperienza in questo campo.
• Prima di iniziare l'installazione, assicurarsi che il kit con il
dispositivo contenga tutti i componenti dell'elenco delle parti
e che gli eventuali elementi non siano stati danneggiati
durante il trasporto. Contattare il rivenditore se mancano delle
parti o se ci sono delle contestazioni.
• Consultare i disegni e le spiegazioni e procedere
all'installazione nell'ordine indicato nelle istruzioni di
installazione.
• Fare attenzione durante il montaggio. Esiste il rischio di lesioni
durante l'utilizzo di strumenti e componenti.
• È utile ricordarsi di mantenere un ambiente sicuro. Non
disporre gli strumenti ed i componenti in modo caotico.
Bisogna ricordarsi che le pellicole e i sacchetti di plastica
rappresentano un rischio di soffocamento per i bambini.
• Le parti di montaggio necessarie per un determinato passo
delle istruzioni di montaggio sono mostrate nei disegni e nelle
spiegazioni. Utilizzare le parti indicate nelle istruzioni
di montaggio.
• Durante le prime fasi del montaggio, non serrare le parti al
massimo. Farlo dopo averli posizionati tutti e dopo essersi
assicurato che siano posizionati correttamente.
• Il produttore si riserva il diritto di preassemblare alcune parti.
SCHEMA DI MONTAGGIO (→ Vedi pagina 2)
ATTENZIONE! È vietato utilizzare le parti provenienti da fonti diverse
dal produttore.
ELENCO DELLE PARTI
N. DESCRIZIONE
1 Telaio principale
2 Telaio di inclinazione
3 Telaio inferiore
4 Colonna sinistra del tapis roulant
5 Colonna destra del tapis roulant
6 Telaio del computer
7 Rullo anteriore
8 Rullo posteriore
Rondella piatta ∮60*∮36*3,0
9 Cilindro
Molla ∮45X ∮5
10
11
12 Piastra dentata t18*675*1275
13 Cinghia dentata t1.6*520*2890
14 Cinghia Poly-V
15 Coperchio del rullo posteriore - sinistra
16 Coperchio del rullo posteriore - destra
17 Guida laterale
18 Copertura della guida laterale L&P
19 Protezione telaio anteriore
20 Protezione inferiore
21 Protezione del sottotelaio L&P
22 Protezione telaio posteriore
23 Tappo della gamba posteriore
24 Ruota di trasporto
25 Ammortizzatore 1
Rondella ∮25*∮12*5,3
26 Ammortizzatore 2
27
28 Pannello laterale del telaio - sinistra
29 Pannello laterale del telaio - destra
30 Attacco 19*1,5
31 Tappo 32*1,5
32 Tappo base
33 Tappo
34 Copertura in schiuma della maniglia L&P
35 Telaio superiore del computer
36 Telaio inferiore del computer
37 Display
38 Sensori di impulso
39 Altoparlante
40 Motore
41 Motore di inclinazione
42 Scheda di controllo
43 Adesivo per il monitor
44 Adesivo per i pulsanti
45 Vite M8*45 S6
46 Vite M8*60 S6
47 Vite M8*80 50 S6
48 Vite M10*42 20 S17
49 Vite M10*90 20 S17
50 Vite M10*40 15 S6
51 Vite M8*60 20 S6
52 Vite M8*20 S6
53 Vite M6*40 S4
54 Vite M6*25 S4
55 Vite M8*35 S6
