• Nedostatočne napnutý pás sa môže aj pri spustenom motore
zastaviť.
• Pás nenapínajte príliš silno, keďže to môže viesť k poruche,
okrem iného motora, valčeka alebo ložísk.
• Správne napnutý pás sa dá na jeho okrajoch zdvihnúť na cca 5
až 7,5 cm. Dá sa to urobiť veľmi jednoducho – pás je správne
napnutý vtedy, keď sa pod ním zmestia 3 prsty.
ZVÝŠENIE NAPNUTIA PÁSU
Súčasťou vybavenia zariadenia je špeciálny kľúč. Umiestnite ho v ľavej
skrutke nastavovania pása, ktorá je umiestnená v zadnej časti pásu.

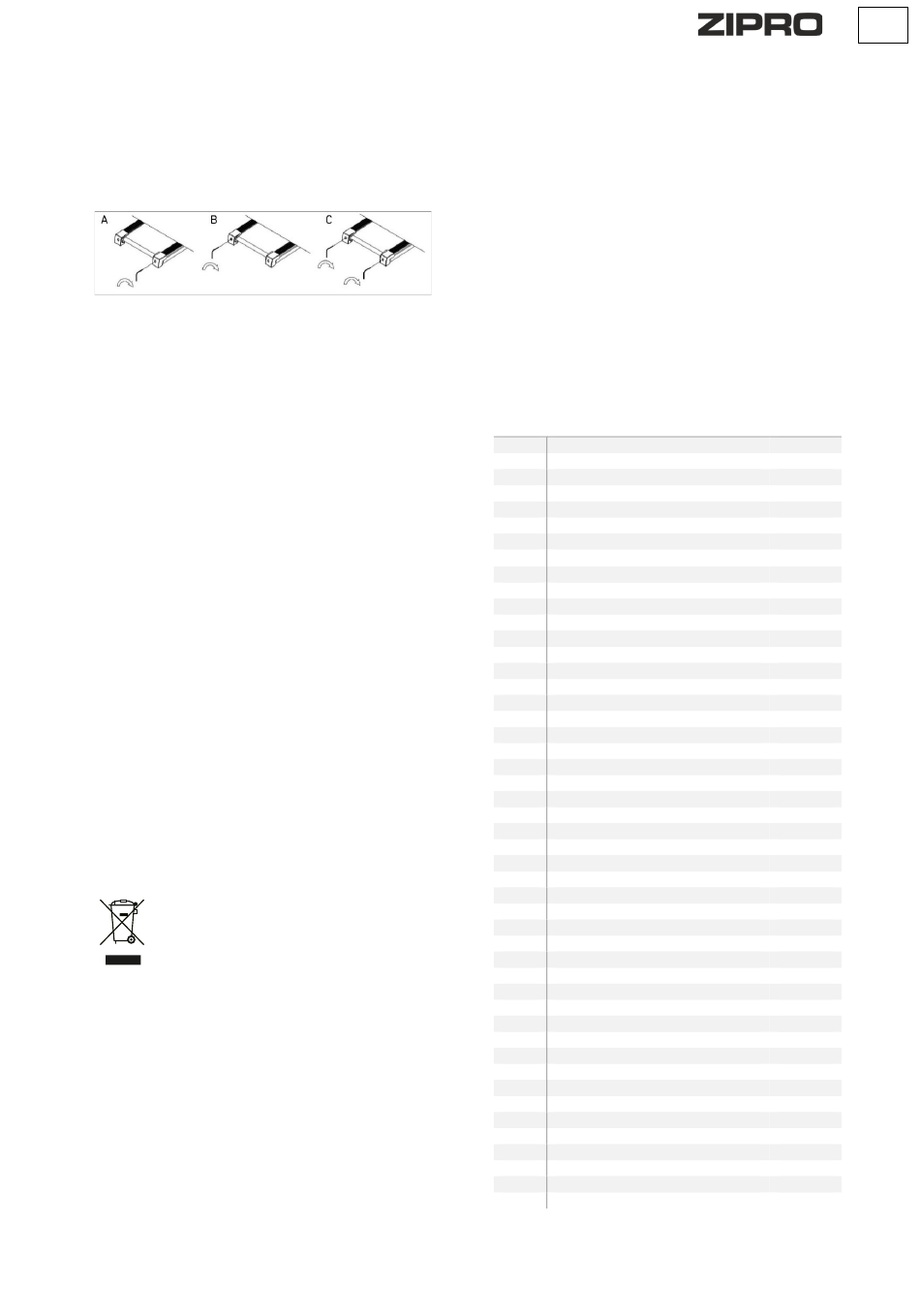

Pretočte kľúč v smere pohybu hodinových ručičiek o 90 stupňov (obr.
C).
Takým spôsobom napnete zadný valček, čím zväčšíte napnutie pásu.
Postupujte rovnako aj v prípade skrutky na pravej strane. Dávajte
pozor, aby ste skrutky pretočili rovnako.
Opakujte činnosti pre obe skrutky dovtedy, kým pás nebude správne
napnutý.
ZNÍŽENIE NAPNUTIA PÁSU
Keď chcete znížiť napnutie pásu, postupujte tak, ako pri napínaní.
Avšak kľúč pretočte proti smeru pohybu hodinových ručičiek.
VYCENTROVANIE BEŽECKÉHO PÁSU
V dôsledku rôznych bežeckých štýlov (najčastejšie väčšieho zaťaženia
prenášaného jednou nohou), pás sa môže presunúť na stranu, v
dôsledku čoho nebude správne vycentrovaný. Preto je potrebné pás
sem-tam nastaviť.
Pás by sa mal samočinne vycentrovať pri používaní bežeckého pásu.
Musí sa nastaviť vtedy, keď sa presunie napravo alebo naľavo.
Spustite pás a nastavte nízku rýchlosť (napr. 3 km/hod.). Skontrolujte,
ktorým smerom sa pás presúva.
• Ak sa pás presúva napravo, umiestnite kľúč v pravej skrutke
nastavovania. Pretočte kľúč o 90 stupňov v smere pohybu
hodinových ručičiek (obr. A). Pozorujte, či sa pás vycentruje. Ak
sa stále presúva doprava, opäť pretočte skrutku o 90 stupňov.
• Ak sa pás presúva doľava, postupujte rovnako, ako to bolo
opísané vyššie, ibaže pretočte skrutku, ktorá je na ľavej strane
(obr. B).
ŽIVOTNÉ PROSTREDIE
Zariadenie sa dodáva v obale, aby bolo chránené proti prípadnému
poškodeniu pri doprave. Obaly sú z recyklovateľného materiálu.
Vyhadzujte ich do príslušných farebných nádob na triedený odpad.
Chráňte životné prostredie a nevyhadzujte
spotrebované batérie do domáceho odpadkového koša.
Odovzdávajte ich v mieste, kde boli kúpené alebo na
miestach určených na ich zber.
Opotrebené elektrické zariadenia (vrátanie počítadiel)
sú recyklovateľné – nevyhadzujte ich spolu s komunálnym odpadom,
pretože by mohli obsahovať zdraviu a životnému prostrediu
nebezpečné látky. Prosíme, aby ste aktívne pomáhali pri správnom
hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia
tým, že predáte opotrebené zariadenie do zberu, kde sa takéto
zariadenia likvidujú.
MONTÁŽ
Montáž zariadenia musí byť vykonaná starostlivo dospelou osobou.
V prípade pochybností požiadajte o pomoc niekoho s väčšími
skúsenosťami v tejto oblasti.
• Pred zahájením montovania sa presvedčte, či v sade
dodanej so zariadením sú všetky časti zo zoznamu súčiastok a
či sa niektoré súčiastky nezničili pri doprave. Pokiaľ niečo
chýba alebo máte nejaké výhrady, kontaktujte predajcu.
• Zoznámte sa s obrázkami a vysvetleniami a preveďte montáž
podľa postupu a poradia uvedeného v návode na montáž.
• Zachovajte opatrnosť počas montáže. Pri používaní náradia
a súčiastok existuje riziko poranenia.
• Pamätajte na zaistenie bezpečného okolia. Nerozkladajte
náradie a montážne prvky chaotickým spôsobom. Pamätajte,
že fólie a iné umelohmotné obaly môžu ohroziť deti udusením.
• Montážne prvky potrebné na prevedenie jednotlivých krokov
z montážneho návodu sú uvedené na obrázkoch a vo
vysvetlivkách. Používajte prvky podľa montážneho návodu.
•
V prvej fáze montáže neuťahujte súčasti až úplne dokonca.
Urobte to až potom, keď budú umiestnené všetky prvky a keď
sa presvedčíte, že sú správne usadené.
• Výrobca si vyhradzuje právo na predbežné namontovanie
niektorých prvkov.
MONTÁŽNA SCHÉMA (→ Pozri stranu 2)
POZOR! Používanie dielov, ktoré pochádzajú z iných zdrojov než od
výrobcu, je zakázané.
ZOZNAM SÚČIASTOK
Č. POPIS
1 Hlavný rám
2 Sklonový rám
3 Spodný rám
4 Ľavý stĺp bežeckého pásu
5 Pravý stĺp bežeckého pásu
6 Rám počítača
7 Predný valec
8 Zadný valec
Plochá podložka ∮60*∮36*3,0
9 Valec
Pružina ∮45X ∮5
10
11
12 Prevodová doska t18*675*1275
13 Ozubený remeň t1,6*520*2890
14 Poly-V remeň
15 Kryt zadného valca - ľavý
16 Kryt zadného valca - pravý
17 Bočná lišta
18 Kryt bočnej koľajnice L&P
19 Chránič predného rámu
20 Spodný ochranný kryt
21 Koncový kryt spodného rámu L&P
22 Chránič zadného rámu
23 Kryt zadnej nohy
24 Prepravné koleso
25 Tlmič nárazov 1
Podložka ∮25*∮12*5,3
26 Tlmič nárazov 2
27
28 Bočný panel rámu - ľavý
29 Bočný panel rámu - pravý
30 Upevnenie 19*1,5
31 Krytka 32*1,5
32 Základná krytka
33 Krytka
34 Penový kryt rukoväte L&P
35 Horný rám počítača
36 Spodný rám počítača
37 Displej
38 Snímače pulzu
39 Reproduktor
40 Motor
41 Naklápací motor
42 Riadiaca doska
43 Nálepka na monitor
44 Nálepka na tlačidlá
45 Skrutka M8*45 S6
46 Skrutka M8*60 S6
47 Skrutka M8*80 50 S6
48 Skrutka M10*42 20 S17
SK
MNOŽSTVO
1
1
1
1
1
1
1
1
1
2
2
1
1
1
1
1
2
2
1
1
2
1
2
2
4
4
8
1
1
2
2
6
2
2
1
1
1
2
2
1
1
1
1
1
1
2
1
1
