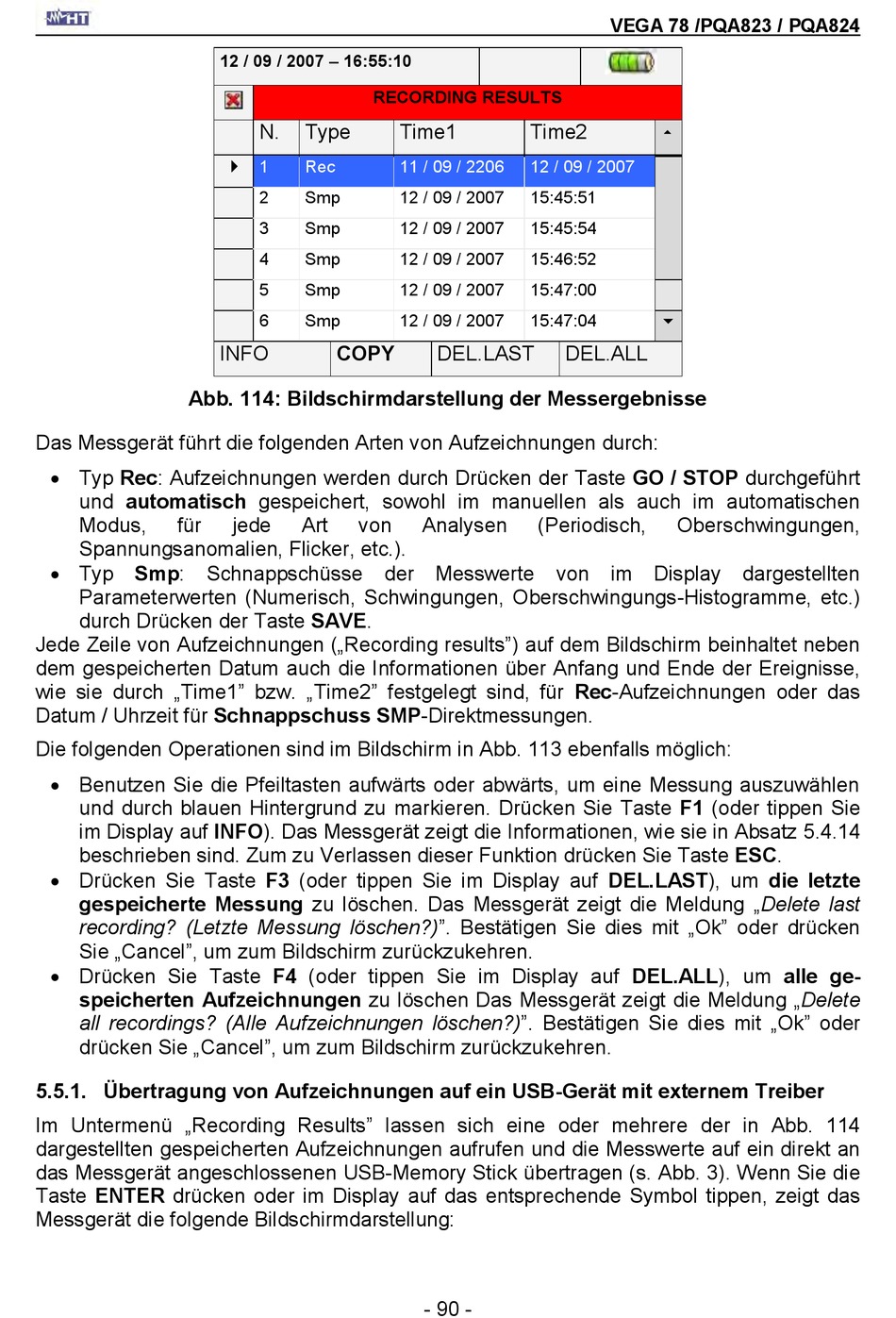

Abb. 114: Bildschirmdarstellung der Messergebnisse
Das Messgerät führt die folgenden Arten von Aufzeichnungen durch:
Typ Rec: Aufzeichnungen werden durch Drücken der Taste GO / STOP durchgeführt
und automatisch gespeichert, sowohl im manuellen als auch im automatischen
Modus,
für
Spannungsanomalien, Flicker, etc.).
Typ Smp: Schnappschüsse der Messwerte
Parameterwerten (Numerisch, Schwingungen, Oberschwingungs-Histogramme, etc.)
durch Drücken der Taste SAVE.
Jede Zeile von Aufzeichnungen („Recording results") auf dem Bildschirm beinhaltet neben
dem gespeicherten Datum auch die Informationen über Anfang und Ende der Ereignisse,
wie sie durch „Time1" bzw. „Time2" festgelegt sind, für Rec-Aufzeichnungen oder das
Datum / Uhrzeit für Schnappschuss SMP-Direktmessungen.
Die folgenden Operationen sind im Bildschirm in Abb. 113 ebenfalls möglich:
Benutzen Sie die Pfeiltasten aufwärts oder abwärts, um eine Messung auszuwählen
und durch blauen Hintergrund zu markieren. Drücken Sie Taste F1 (oder tippen Sie
im Display auf INFO). Das Messgerät zeigt die Informationen, wie sie in Absatz 5.4.14
beschrieben sind. Zum zu Verlassen dieser Funktion drücken Sie Taste ESC.
Drücken Sie Taste F3 (oder tippen Sie im Display auf DEL.LAST), um die letzte
gespeicherte Messung zu löschen. Das Messgerät zeigt die Meldung „Delete last
recording? (Letzte Messung löschen?)". Bestätigen Sie dies mit „Ok" oder drücken
Sie „Cancel", um zum Bildschirm zurückzukehren.
Drücken Sie Taste F4 (oder tippen Sie im Display auf DEL.ALL), um alle ge-
speicherten Aufzeichnungen zu löschen Das Messgerät zeigt die Meldung „Delete
all recordings? (Alle Aufzeichnungen löschen?)". Bestätigen Sie dies mit „Ok" oder
drücken Sie „Cancel", um zum Bildschirm zurückzukehren.
5.5.1. Übertragung von Aufzeichnungen auf ein USB-Gerät mit externem Treiber
Im Untermenü „Recording Results" lassen sich eine oder mehrere der in Abb. 114
dargestellten gespeicherten Aufzeichnungen aufrufen und die Messwerte auf ein direkt an
das Messgerät angeschlossenen USB-Memory Stick übertragen (s. Abb. 3). Wenn Sie die
Taste ENTER drücken oder im Display auf das entsprechende Symbol tippen, zeigt das
Messgerät die folgende Bildschirmdarstellung:
12 / 09 / 2007 – 16:55:10
RECORDING RESULTS
N.
Type
1
Rec
2
Smp
3
Smp
4
Smp
5
Smp
6
Smp
INFO
COPY
jede
Art
von
Time1
Time2
11 / 09 / 2206
12 / 09 / 2007
12 / 09 / 2007
15:45:51
12 / 09 / 2007
15:45:54
12 / 09 / 2007
15:46:52
12 / 09 / 2007
15:47:00
12 / 09 / 2007
15:47:04
DEL.LAST
DEL.ALL
Analysen
(Periodisch,
von im Display dargestellten
- 90 -
VEGA 78 /PQA823 / PQA824
Oberschwingungen,
