HT Instruments VEGA78 Montageanleitung Seite 32

12 / 09 / 2007 -16:55:10
PHASE 3 RMS VALUES – Page 5 / 6
V3N
= 0.0 V
I3
= 0.0 A
Pact3
= 0 W
Preact3
= 0 Var
Papp3
= 0 VA
Pf3
= 0.00i
CosPhi3
= 0.00i
PAGE SCOPE HARM VECTORS

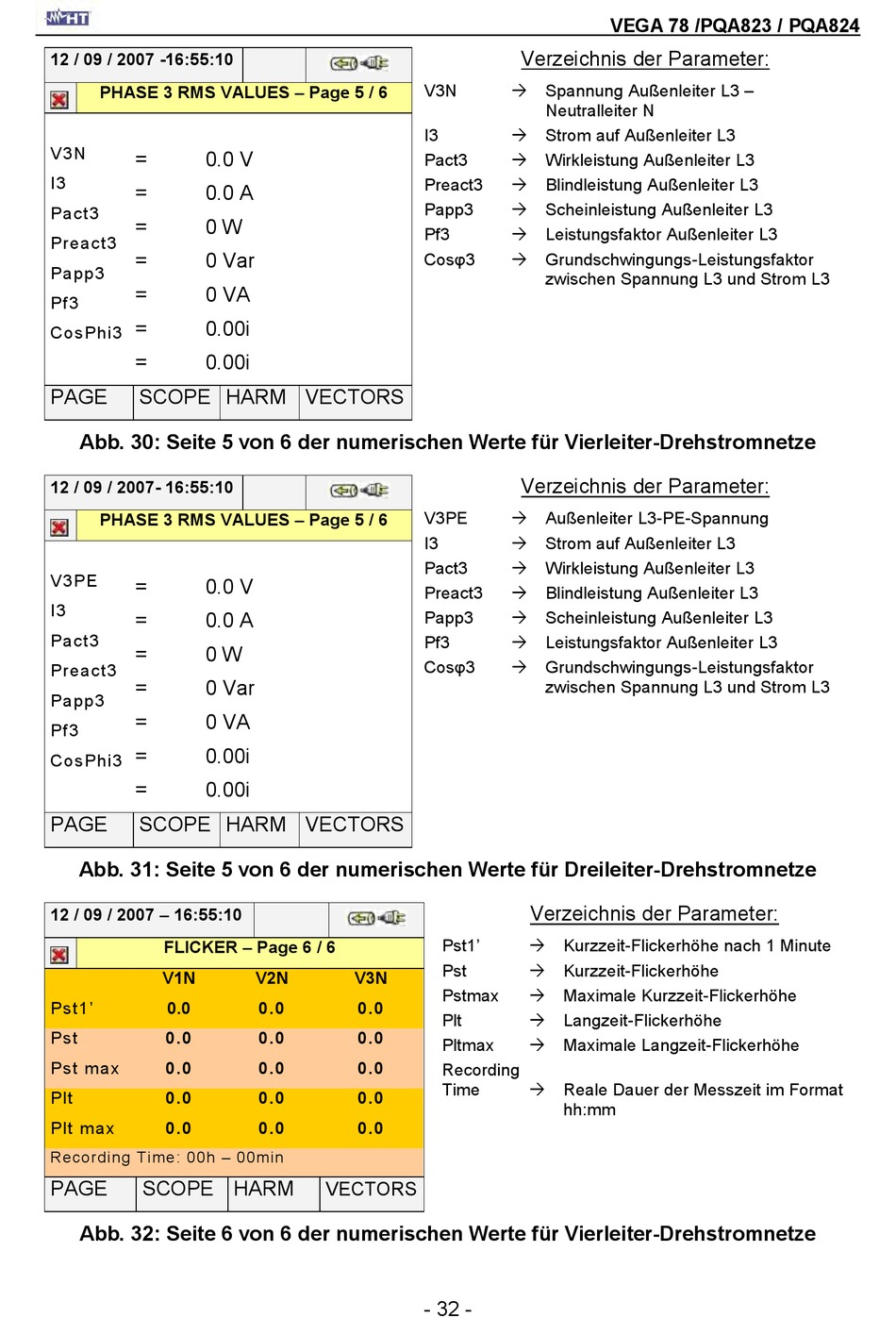

Abb. 30: Seite 5 von 6 der numerischen Werte für Vierleiter-Drehstromnetze
12 / 09 / 2007- 16:55:10
PHASE 3 RMS VALUES – Page 5 / 6
V3PE
= 0.0 V
I3
= 0.0 A
Pact3
= 0 W
Preact3
= 0 Var
Papp3
= 0 VA
Pf3
= 0.00i
CosPhi3
= 0.00i
PAGE SCOPE HARM VECTORS
Abb. 31: Seite 5 von 6 der numerischen Werte für Dreileiter-Drehstromnetze
12 / 09 / 2007 – 16:55:10
FLICKER – Page 6 / 6
V1N
0.0
Pst1'
Pst 0.0
Pst max 0.0
0.0
Plt
0.0
Plt max
Recording Time: 00h – 00min
PAGE SCOPE HARM
Abb. 32: Seite 6 von 6 der numerischen Werte für Vierleiter-Drehstromnetze
V3N
I3
Pact3
Preact3
Papp3
Pf3
Cosφ3
V3PE
I3
Pact3
Preact3
Papp3
Pf3
Cosφ3
V2N V3N
0.0 0.0
0.0 0.0
0.0 0.0
0.0 0.0
0.0 0.0
VECTORS
- 32 -
VEGA 78 /PQA823 / PQA824
Verzeichnis der Parameter:
 Spannung Außenleiter L3 –
Neutralleiter N
 Strom auf Außenleiter L3
 Wirkleistung Außenleiter L3
 Blindleistung Außenleiter L3
 Scheinleistung Außenleiter L3
 Leistungsfaktor Außenleiter L3
 Grundschwingungs-Leistungsfaktor
zwischen Spannung L3 und Strom L3
Verzeichnis der Parameter:
 Außenleiter L3-PE-Spannung
 Strom auf Außenleiter L3
 Wirkleistung Außenleiter L3
 Blindleistung Außenleiter L3
 Scheinleistung Außenleiter L3
 Leistungsfaktor Außenleiter L3
 Grundschwingungs-Leistungsfaktor
zwischen Spannung L3 und Strom L3
Verzeichnis der Parameter:
Pst1'  Kurzzeit-Flickerhöhe nach 1 Minute
Pst  Kurzzeit-Flickerhöhe
Pstmax  Maximale Kurzzeit-Flickerhöhe
Plt  Langzeit-Flickerhöhe
Pltmax  Maximale Langzeit-Flickerhöhe
Recording
Time  Reale Dauer der Messzeit im Format
hh:mm
