12 / 09 / 2007 – 16:55:10
TOTAL RMS VALUES – Page 1 / 6
V1PE V2PE
0.0 0.0
V12 V23
0.0 0.0
NEG% ZERO%
0.0 0.0
I1 I2
0.0 0.0
PAGE SCOPE

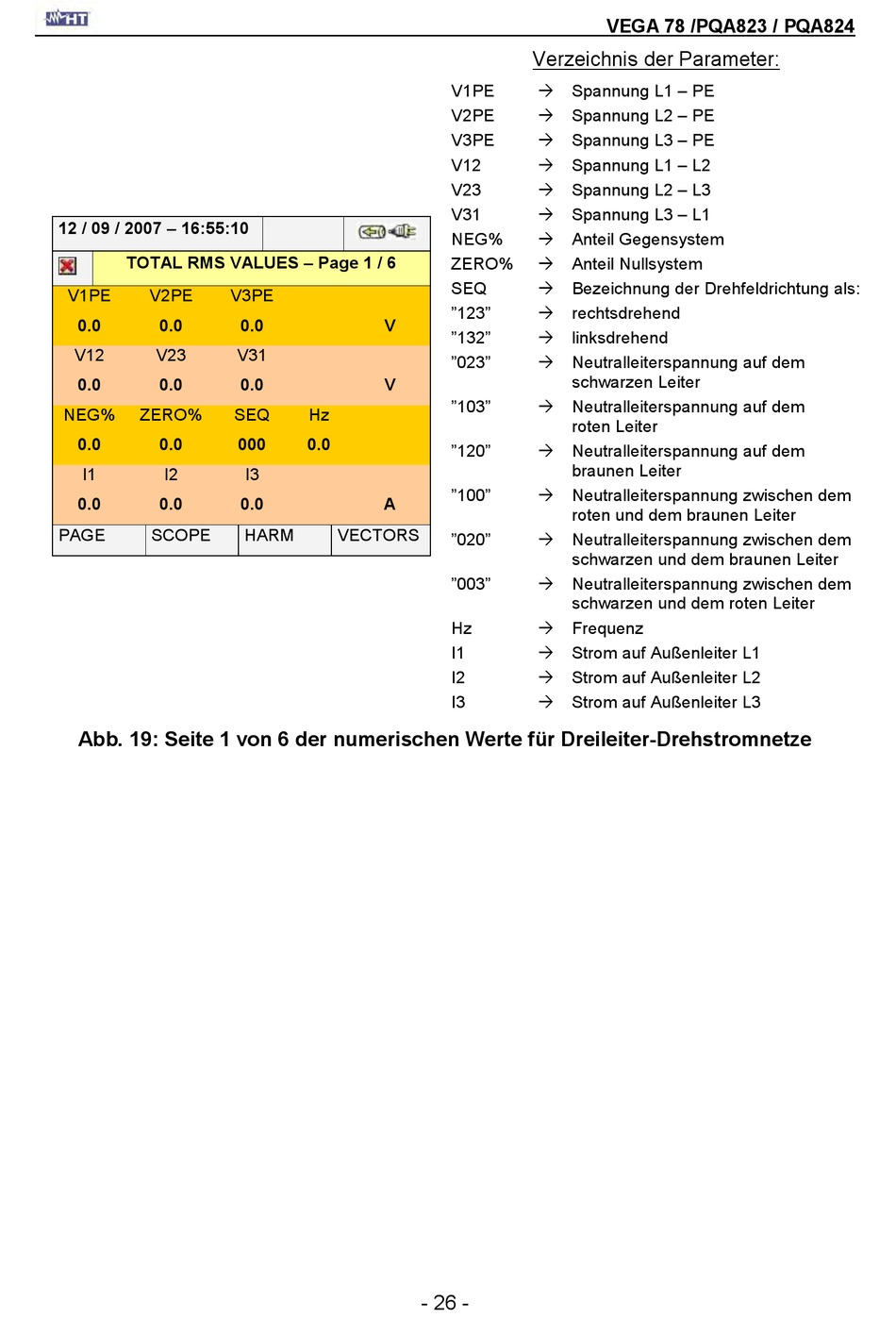

Abb. 19: Seite 1 von 6 der numerischen Werte für Dreileiter-Drehstromnetze
V3PE
0.0 V
V31
0.0 V
SEQ Hz
000 0.0
I3
0.0 A
HARM VECTORS
Verzeichnis der Parameter:
V1PE  Spannung L1 – PE
V2PE  Spannung L2 – PE
V3PE  Spannung L3 – PE
V12  Spannung L1 – L2
V23  Spannung L2 – L3
V31  Spannung L3 – L1
NEG%  Anteil Gegensystem
ZERO%  Anteil Nullsystem
SEQ  Bezeichnung der Drehfeldrichtung als:
"123"  rechtsdrehend
"132"  linksdrehend
"023"  Neutralleiterspannung auf dem
schwarzen Leiter
"103"  Neutralleiterspannung auf dem
roten Leiter
"120"  Neutralleiterspannung auf dem
braunen Leiter
"100"  Neutralleiterspannung zwischen dem
roten und dem braunen Leiter
"020"  Neutralleiterspannung zwischen dem
schwarzen und dem braunen Leiter
"003"  Neutralleiterspannung zwischen dem
schwarzen und dem roten Leiter
Hz  Frequenz
I1  Strom auf Außenleiter L1
I2  Strom auf Außenleiter L2
I3  Strom auf Außenleiter L3
- 26 -
VEGA 78 /PQA823 / PQA824
