TOTALRMS VALUES – Page 1 / 5
V12 V23
0.0 0.0
NEG% ZERO%
0.0 0.0
I1 I2
0.0 0.0
PAGE SCOPE

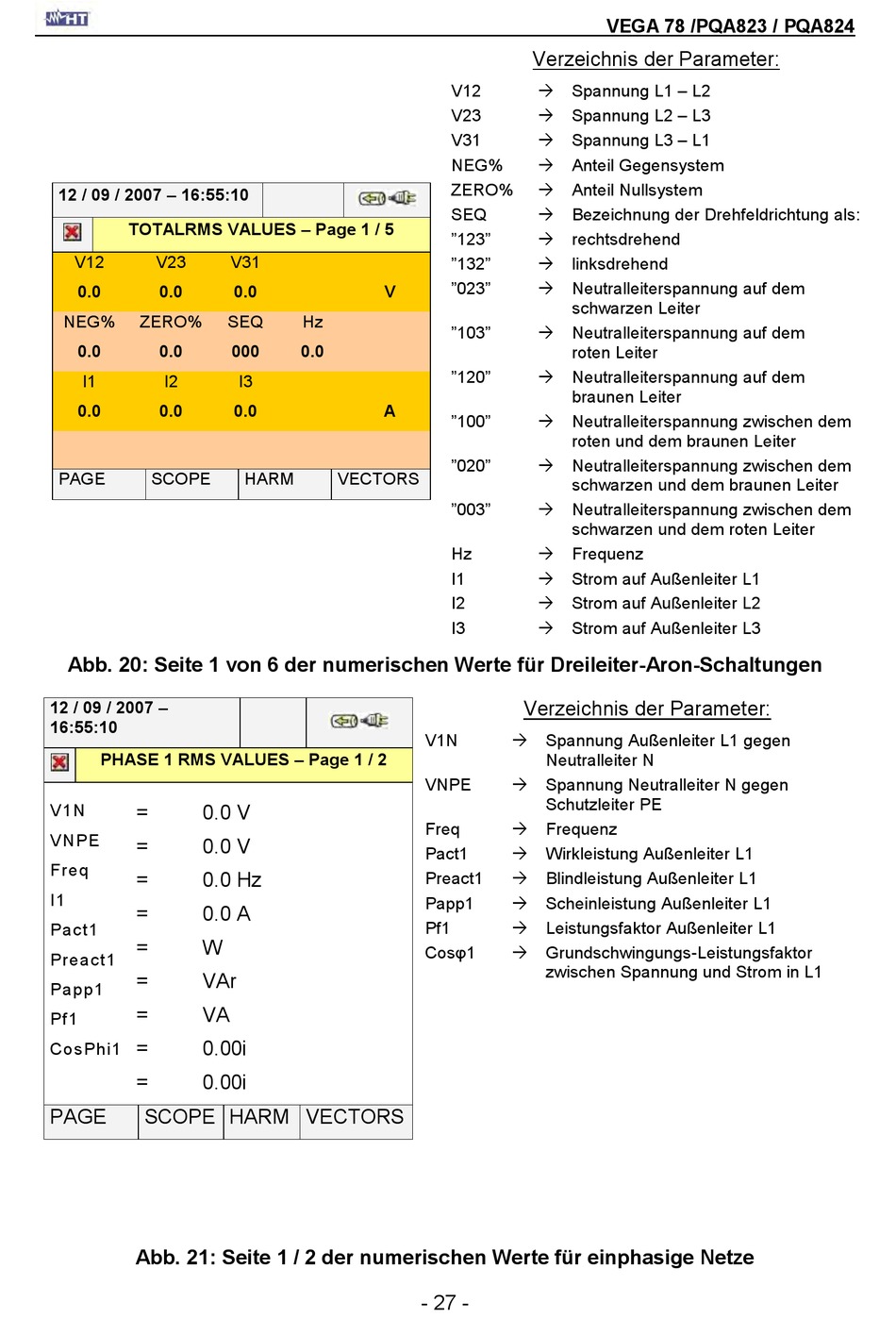

Abb. 20: Seite 1 von 6 der numerischen Werte für Dreileiter-Aron-Schaltungen
12 / 09 / 2007 –
16:55:10
PHASE 1 RMS VALUES – Page 1 / 2
= 0.0 V
V1N
VNPE
= 0.0 V
Freq
= 0.0 Hz
I1
= 0.0 A
Pact1
= W
Preact1
= VAr
Papp1
= VA
Pf1
= 0.00i
CosPhi1
= 0.00i
PAGE SCOPE HARM VECTORS
Abb. 21: Seite 1 / 2 der numerischen Werte für einphasige Netze
V31
0.0 V
SEQ Hz
000 0.0
I3
0.0 A
HARM VECTORS
Verzeichnis der Parameter:
V12  Spannung L1 – L2
V23  Spannung L2 – L3
V31  Spannung L3 – L1
NEG%  Anteil Gegensystem
ZERO%  Anteil Nullsystem
SEQ  Bezeichnung der Drehfeldrichtung als:
"123"  rechtsdrehend
"132"  linksdrehend
"023"  Neutralleiterspannung auf dem
schwarzen Leiter
"103"  Neutralleiterspannung auf dem
roten Leiter
"120"  Neutralleiterspannung auf dem
braunen Leiter
"100"  Neutralleiterspannung zwischen dem
roten und dem braunen Leiter
"020"  Neutralleiterspannung zwischen dem
schwarzen und dem braunen Leiter
"003"  Neutralleiterspannung zwischen dem
schwarzen und dem roten Leiter
Hz  Frequenz
I1  Strom auf Außenleiter L1
I2  Strom auf Außenleiter L2
I3  Strom auf Außenleiter L3
Verzeichnis der Parameter:
V1N  Spannung Außenleiter L1 gegen
Neutralleiter N
VNPE  Spannung Neutralleiter N gegen
Schutzleiter PE
Freq  Frequenz
Pact1  Wirkleistung Außenleiter L1
Preact1  Blindleistung Außenleiter L1
Papp1  Scheinleistung Außenleiter L1
Pf1  Leistungsfaktor Außenleiter L1
Cosφ1  Grundschwingungs-Leistungsfaktor
zwischen Spannung und Strom in L1
